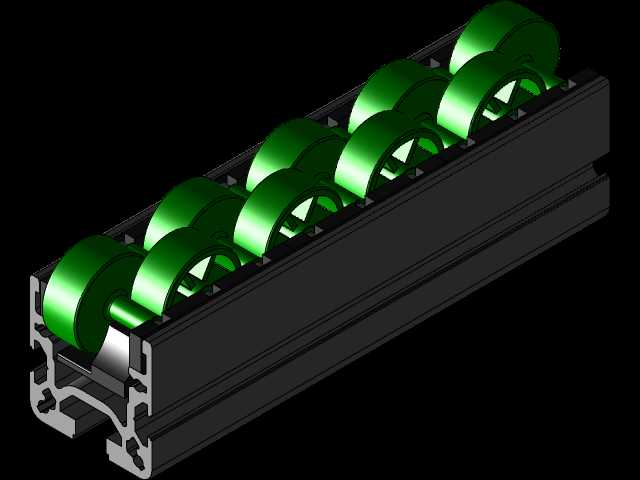

铝型材集成式微型辊道输送截面结构

　　这套集成在工业铝型材上的微型辊道结构，是线边工位物料输送、工装板滑移、轻型工件周转场景里非常常见的模块化输送单元，很多做精益生产线、工位辅助输送的结构工程师在做方案时，都会优先选用这类成熟的集成结构，不用单独设计辊道支架，直接依托标准铝型材的型腔完成安装，能大幅缩短设计和装配周期。从实际使用场景来看，这类辊道大多用在电子装配线的工位间物料滑移、仓储货架的先进先出货架滑道、工装板的手动推送工位，还有一些轻型自动化设备的进出料过渡段，因为辊轮本身自重轻，转动阻力小，哪怕是几公斤的塑料工装板、纸质物料盒，轻轻一推就能顺着辊道滑动，不需要额外配置动力，属于无动力输送里成本极低、适配性极强的结构形式。从功能特性上看，

　　这套结构把辊轮组件完全嵌入到铝型材的专用型腔里，辊轮的上表面高出铝型材基准面一定高度，保证输送的物料底面不会和铝型材表面产生摩擦，相邻辊轮的间距经过匹配设计，不会出现小型物料卡滞在两个辊轮间隙的问题，辊轮采用耐磨的工程塑料材质，自身有一定的自润滑性，长期使用不需要额外加注润滑脂，运转噪音也比金属辊轮低很多，适合车间内对噪音有要求的装配工位。设计思路上，这套结构完全依托标准工业铝型材的安装基准，不需要额外加工定制的型材基体，辊轮的支撑轴直接卡入铝型材型腔的预置卡槽里，装配时只需要把辊轮组件顺着型材端部的槽口滑入，调整到需要的位置后通过端部的堵头或者定位件固定即可，不需要在铝型材上打孔攻丝，后期调整辊道长度、增减辊轮数量都非常方便，

　　甚至可以在现场根据实际工位长度随意裁切铝型材，快速组装出需要的辊道长度。从安装边界和尺寸配合来看，这套结构的铝型材基体采用的是常规输送线常用的欧标铝型材截面，型材的安装槽尺寸、整体截面宽度和高度都和同系列标准铝型材完全兼容，可以和普通的结构铝型材直接通过角码、螺栓连接，不需要定制特殊的连接配件；辊轮突出型材表面的高度经过严格控制，保证多段辊道拼接时，对接面的高度差控制在0.5mm以内，物料通过拼接位置时不会出现卡顿；辊轮的轴向窜动量也做了限位设计，不会因为长期使用出现辊轮偏移、和型材侧壁摩擦的问题，每个辊轮的径向承载能力可以满足常规轻型物料的输送需求，单组辊道的总承载可以通过增减型材壁厚、调整辊轮排布密度来适配不同的载荷要求。另外，

　　这套截面结构还预留了安装盖板、传感器支架、挡停机构的安装槽位，后期如果需要在辊道上加装工件挡停器、到位检测传感器、侧边导向条，都可以直接利用铝型材本身的槽位安装，不需要额外焊接或者打孔，拓展性非常强。很多工程师在做手动精益生产线的时候，会把这类辊道直接集成在工作台的台面上，作为工位间的物料传递通道，工人在工位上完成装配后，直接把工装板推到下一个工位，不需要起身传递物料，能有效降低工人的劳动强度，提升工位间的流转效率；还有在做流利式货架的时候，这类辊道会以一定的倾斜角度安装在货架层板上，物料箱靠自身重力从入库端滑向出库端，实现先进先出的仓储管理，比传统的层板货架取料效率高很多。在建模的时候，这套结构的细节处理也很贴合实际生产，铝型材截面的型腔、卡槽、加强筋都按照实际型材的尺寸做了还原，辊轮和支撑轴的配合间隙、辊轮和型材卡槽的配合位置都和实际装配状态一致，工程师在做整体设备方案的时候，可以直接把这个截面结构导入到整体装配里，不需要再重新绘制铝型材和辊轮的细节，能节省很多重复建模的时间，而且因为所有安装尺寸都和实际标准件一致，导出工程图的时候也不会出现尺寸偏差，能直接用于生产指导。
