集成制动单元的交流伺服驱动电机结构

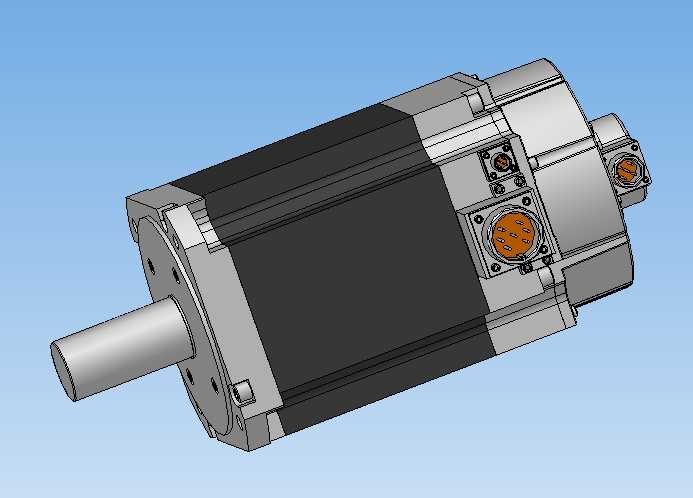

　　在自动化产线的垂直轴传动、高精度停机定位、断电负载保持这类工况里，普通伺服电机往往无法满足安全要求——一旦驱动系统断电，垂直布置的负载会在重力作用下滑移，轻则造成工位定位偏差报废工件，重则引发设备碰撞甚至人员安全事故，集成制动器的交流伺服电机正是为这类场景开发的核心驱动部件。这款电机的三维结构完整还原了量产机型的所有装配细节，从输出轴端的安装法兰、轴伸键槽，到机身中部的定子壳体、后端的制动单元集成腔，再到侧置的动力与编码器连接器，所有配合面的尺寸公差、安装孔位的位置度都按照实际工业产品的设计规范还原，能直接用于设备布局阶段的干涉检查、安装工装的设计验证。

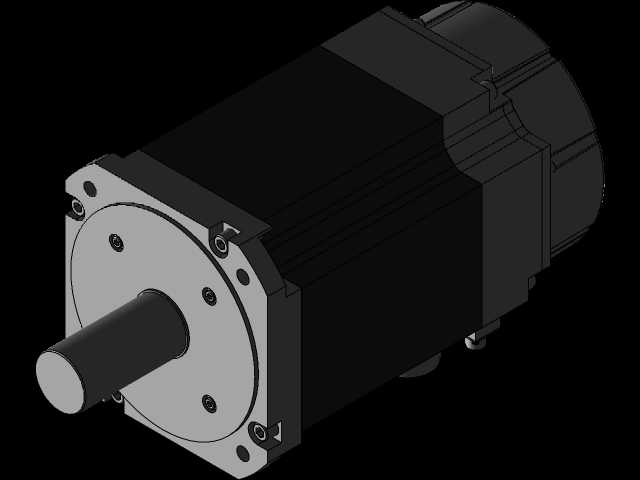

　　从结构设计逻辑来看，这款电机将制动单元布置在电机非输出端的尾腔内部，没有额外增加电机的径向安装尺寸，仅在轴向长度上比同功率无制动机型增加了制动组件的占用空间，这种布局能最大程度兼容现有常规伺服电机的安装法兰尺寸，设备改型时不需要重新设计电机安装座，只需要预留足够的轴向安装空间即可完成替换。输出轴采用标准的圆柱轴伸带平键槽设计，轴肩位置做了退刀槽处理，安装联轴器或者同步带轮时能保证传动件端面与轴肩完全贴合，避免高速运转时出现传动件窜动；前端法兰的安装孔采用通孔带沉台的设计，既可以从法兰端穿入螺栓固定到设备安装面，也可以适配后端锁紧的安装方式，覆盖不同设备的安装走线需求。

　　机身的散热壳体采用轴向筋条结构，筋条的高度、间距都按照自然冷却的散热需求设计，当电机在额定转速下持续输出额定扭矩时，壳体表面的筋条能增大散热面积，把定子绕组产生的热量快速传导到周围空气中，不需要额外加装散热风扇就能满足S1连续工作制的散热要求，这种设计也减少了外置风扇带来的额外轴向长度，同时避免风扇运转产生的粉尘、气流干扰洁净车间的生产环境。侧置的两个圆形连接器分别对应动力绕组接线与编码器信号接线，连接器的安装座做了凸台止口设计，配套的连接器插头旋紧后能达到IP65的防护等级，防止车间内的切削液、粉尘进入接线腔造成短路或者信号干扰，连接器的出线方向可以根据设备走线需求旋转调整，不需要拆解电机本体就能改变出线角度，适配不同设备的布线走向。

　　内置的制动器采用失电制动结构，也就是制动器在通电状态下释放，电机轴可以自由转动，一旦设备断电或者触发安全停机信号，制动器的摩擦盘会在弹簧压力下抱紧电机尾轴，直接锁止电机转子，不需要额外的机械锁止机构就能保持负载位置，制动扭矩的设计值匹配电机的最大输出扭矩，能保证在额定负载下不会出现滑移。在做设备三维布局时，需要注意电机尾端的制动单元接线需要单独预留走线空间，不能与电机动力线、编码器线绑扎过近，避免制动线圈通电时产生的电磁干扰影响编码器的位置反馈精度；同时安装面的平面度需要控制在0.1mm以内，法兰止口的配合公差按照H7/k6选取，避免电机安装后出现同轴度偏差，导致高速运转时输出轴产生额外径向载荷，缩短轴承使用寿命。

　　这款模型的所有结构细节都对应实际量产产品的装配关系，比如定子壳体与前后端盖的配合止口、轴承室的尺寸、制动摩擦片的间隙调整结构都做了还原，在做虚拟装配验证时，可以直接模拟电机与减速机、联轴器的装配过程，检查不同传动件搭配时是否存在干涉，也能用于电机安装支架的受力分析，根据电机的重量、输出扭矩计算支架的所需的结构强度，提前规避设计阶段的安装风险。对于需要做设备安全设计的工程师来说，这个模型还能用于验证安全制动时的负载惯量匹配，根据电机转子惯量、制动扭矩、负载惯量计算制动停机的响应时间，确保设备满足工业安全标准的停机距离要求。
