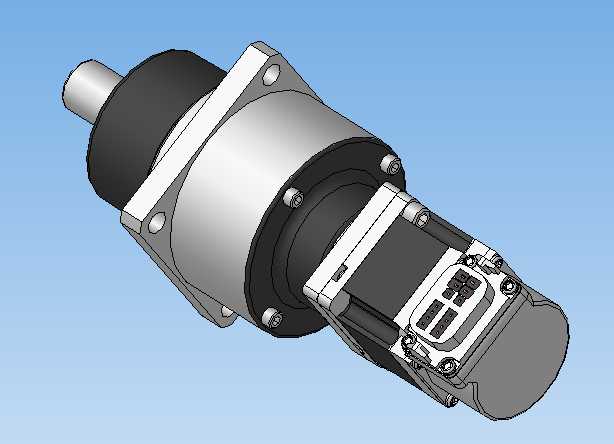

适配三菱伺服电机的高精密行星齿轮减速结构

　　在自动化产线的伺服传动链路里，这类行星齿轮减速结构是衔接伺服电机与执行端负载的核心部件，常见于数控机床进给轴、工业机器人关节、电子制造贴装设备的点位传动、包装机械的分度输送工位，但凡需要伺服电机输出低转速大扭矩、同时保障传动回程间隙控制在极小范围的场景，都能见到这类结构的应用。不同于普通平行轴减速结构，行星齿轮的传动形式天生具备同轴输出的优势，输入轴与输出轴处于同一轴心线上，能大幅缩减传动单元的轴向安装空间，对于设备内部安装空间局促的紧凑型自动化设备而言，这种布局能有效降低整体传动模组的占用体积，避免额外的传动转接带来的精度损耗。

　　从实际功能层面看，这类减速结构的核心作用首先是匹配伺服电机的输出特性，常规中小功率伺服电机的额定转速多在每分钟三千转左右，高转速下输出扭矩偏小，无法直接驱动大惯量负载，通过行星齿轮组的速比转换，能将电机的高转速低扭矩输出转化为低转速大扭矩输出，同时通过多行星轮均载的结构设计，将输入扭矩均匀分配到周边的数个行星齿轮上，相比单齿轮啮合的减速结构，同等体积下能承载更大的传动扭矩，齿面接触应力分布更均匀，长期运行下的齿面磨损速率更低，传动寿命更长。其次是负载惯量匹配，伺服系统在做快速启停、正反转切换的点位运动时，负载端的惯量如果与电机自身惯量差值过大，很容易出现伺服报警、定位过冲、跟随误差超差等问题，行星减速结构能按照速比的平方值折算负载惯量到电机端，让折算后的惯量落在伺服驱动器适配的最优区间内，大幅提升伺服系统的动态响应性能，保障高速点位运动下的定位精度。

　　设计这类行星齿轮结构时，首先要考量的是齿形参数的匹配，内齿圈与行星轮、太阳轮的齿形通常采用渐开线圆柱直齿或者斜齿设计，直齿结构加工难度更低、装配便捷，适合对回程间隙要求不是极致严苛的通用传动场景，斜齿结构的啮合重合度更高，传动过程更平稳、运行噪音更低，能适配更高输入转速的应用场景，但对应的加工精度要求、装配调整难度也会相应提升。齿侧间隙的控制是精密行星减速箱的核心设计指标，设计阶段需要通过齿厚偏差的分级控制、行星架与内齿圈的装配公差配合调整，将回程间隙控制在对应精度等级的允许范围内，满足不同定位精度要求的设备选型需求。

　　安装边界的设计上，输入端采用与标准伺服电机匹配的法兰安装止口与轴孔配合尺寸，能直接适配对应框号的三菱伺服电机，无需额外制作转接法兰，输入端的轴连接采用抱紧式锁紧结构，相比传统的键连接，抱紧连接能消除键配合带来的传动间隙，同时避免长期正反转下键槽的磨损松动，安装时只需将电机输出轴插入输入轴孔，锁紧抱紧螺丝即可完成电机与减速箱的衔接，装配效率更高。输出端的设计兼顾了不同的安装需求，既可以采用轴键连接直接驱动负载，也可以搭配输出法兰安装旋转工作台、同步带轮等执行部件，安装法兰的止口尺寸、螺栓孔位均遵循通用伺服传动部件的安装标准，能直接替换同规格的其他品牌行星减速箱，降低设备改型的设计成本。

　　外壳结构的设计上，主体采用硬质铝合金或者合金钢材质做表面硬化处理，兼顾结构强度与散热性能，行星架采用一体化加工成型结构，相比装配式行星架，一体化结构的装配累积误差更小，行星轮轴的位置精度更高，能保障多个行星轮与太阳轮、内齿圈的啮合间隙均匀，避免个别齿面负载过大导致的早期磨损。轴承的选型匹配上，输入输出端均采用适配径向与轴向复合载荷的角接触轴承或者深沟球轴承组合，能承受传动过程中来自负载端的径向力与轴向窜动力，避免齿轮啮合过程中出现轴系偏移，保障齿面啮合状态稳定。

　　在实际选型应用中，需要根据负载端的实际工作转速、所需输出扭矩、安装空间尺寸、允许的回程间隙值来匹配对应速比与框号的减速结构，比如在电子制造的点胶设备工位，通常选择小框号、低回程间隙的直齿或者斜齿行星结构，保障点胶轨迹的精度；在输送线的重载驱动工位，则选择更大框号、更高扭矩承载能力的结构，保障长期满负载运行下的可靠性。这类结构的三维建模过程中，需要重点关注齿轮啮合的干涉检查、装配公差的配合间隙模拟、安装接口的尺寸匹配验证，通过三维装配仿真提前排查设计阶段的干涉问题，避免实际加工装配后出现齿轮卡滞、安装止口配合错位、锁紧结构干涉等问题，缩短产品从设计到落地的迭代周期。
