高精度中空直驱伺服回转工作台结构

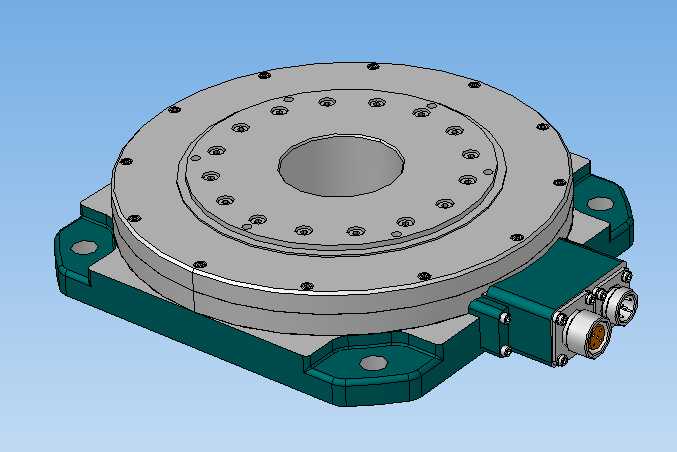

　　在精密自动化装配、光学检测、半导体晶圆搬运、多工位组合机床的工位切换场景里，回转定位部件的重复定位精度、轴向承载能力、中空走线空间一直是结构选型时的核心考量点，这款直驱式伺服转台的结构设计，正是围绕这类高刚性、高精度回转需求展开。不同于传统蜗轮蜗杆、凸轮分割器驱动的回转台，该结构采用伺服直驱的传动形式，省去了中间减速环节的传动背隙，从传动链根源上消除了反向间隙带来的定位误差，同时大幅降低了长期运行后的磨损量，能在长时间连续作业工况下保持稳定的定位精度，适合需要频繁正反转、多工位快速启停的作业场景。从结构布局来看，转台主体采用分体式安装基座设计，底部为带四个安装耳的铸钢支撑底座，安装耳上预留了沉头安装孔，

　　可直接通过内六角螺栓固定在设备安装面板上，安装基准面做了精磨处理，平面度控制在微米级，保证转台安装后与设备基准面的平行度，避免安装偏斜带来的回转跳动。底座上方承载回转支撑主体，转台台面为圆盘式结构，中心预留大直径中空通孔，这个中空通道是该类转台的核心实用设计之一，在实际设备集成时，气管、电缆、光学检测光路、工装夹具的拉紧杆都可以从中心通孔穿过，避免管线随转台回转时发生缠绕，大幅简化设备的走线布局，尤其适合需要在转台中心布置检测探头、夹爪拉紧机构的场合。台面圆周方向均匀布置了多组螺纹安装孔与定位销孔，可适配不同规格的工装夹具安装，安装孔的位置度经过严格公差约束，保证工装安装后的同轴度，减少夹具找正的工作量。

　　转台的驱动与检测元件集成在侧部的密封壳体内，侧部壳体采用防护式结构，预留了两个航空插头接口，分别对应动力供电与编码器信号传输，接口处做了密封处理，可适配车间多尘、少量切削液飞溅的作业环境，无需额外加装复杂的防护外罩。内置的高分辨率编码器直接与回转主轴刚性连接，实时反馈台面的实际回转角度，配合伺服驱动器的全闭环控制，可实现角秒级的定位精度，同时支持任意角度的位置编程，不同于固定等分的凸轮分割器，可根据工艺需求灵活设置回转角度，适配小批量多品种的柔性生产需求。在承载设计上，转台内部采用交叉滚子轴承作为回转支撑，这类轴承可同时承受轴向载荷、径向载荷与倾覆力矩，相比传统深沟球轴承+推力轴承的组合结构，轴向安装尺寸更紧凑，同时刚性更强，

　　在偏载工况下（比如台面上工装重心偏离回转中心）也能保持平稳回转，不会出现台面倾斜、卡滞的问题。设计过程中，对各部件的配合公差做了分级管控：回转主轴与轴承内圈的配合采用过盈配合，保证传动刚性；轴承外圈与基座的配合采用过渡配合，方便装配与后期维护；台面与主轴的连接端面设置了定位止口，保证装配后台面的端面跳动量控制在允许范围内。安装边界方面，该转台的整体外轮廓为方形底座加圆形台面的组合结构，四个安装耳的中心距按照通用自动化设备的安装尺寸规范设计，可直接替换同规格的传统分割器转台，无需改动设备的安装面板开孔尺寸，降低设备改造成本；侧部的航空插头接口突出尺寸经过优化，不会与周边的设备机架、管线槽发生干涉，集成时只需预留对应的接线空间即可。在实际应用中，这类转台常被用在3C产品的精密组装工位，配合视觉检测系统完成产品的多角度拍照检测；也可用于激光打标、精密焊接设备的回转工装，带动工件做匀速回转或定点停留，完成圆周方向的加工工序；在精密测量设备中，还可作为回转基准台，带动被测工件做高精度分度，完成形位公差的检测。不同于带减速机构的伺服转台，直驱结构的转速响应更快，可在短时间内完成工位切换，同时运行噪音更低，适合对作业环境噪音有要求的洁净车间场景。结构设计时还考虑了维护便利性，侧部壳体的盖板采用可拆卸式设计，后期如果需要检查内部编码器接线、清理积尘，只需拆下盖板即可操作，无需将整个转台从设备上拆解下来，减少设备停机维护的时间。
