丹佛斯DML083制冷系统干燥过滤器

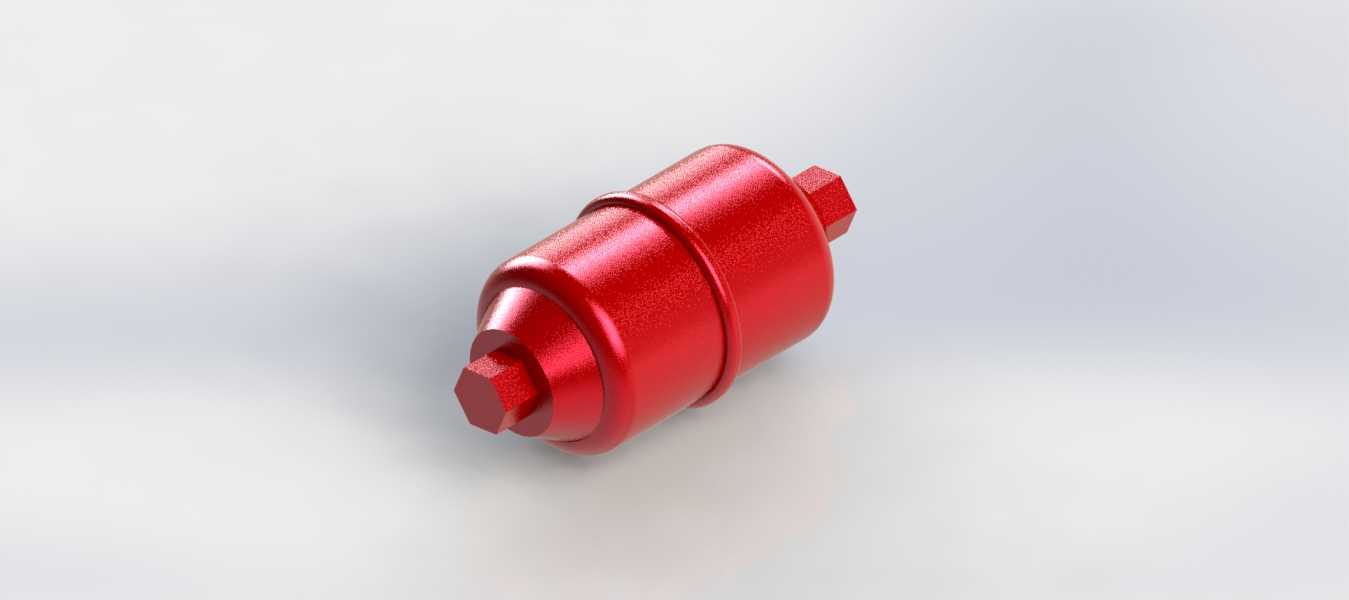

　　在商用制冷、冷链运输、工业冷水机组这类对冷媒洁净度要求极高的系统里，干燥过滤器是决定整套制冷回路长期运行稳定性的核心元件，这款DML083型过滤器的结构设计完全围绕制冷回路的实际工况展开，没有多余的冗余结构。从实际安装场景来看，这类过滤器通常串接在冷凝器出口与节流元件之间的管路上，两端的外六角接头直接适配行业通用的制冷铜管扩口连接标准，不需要额外定制转接头，现场安装时只需要用对应规格的扳手卡住接头六角位拧紧即可，不会因为拧接过载造成壳体变形。整体采用通体红色的金属壳体，壳体做了加厚旋压成型处理，能够承受制冷系统启停过程中产生的压力交变冲击，哪怕是低温工况下冷媒压力波动较大，也不会出现壳体开裂、焊缝渗漏的问题。

　　两端的接头采用同轴对称设计，安装时不需要区分进出口方向，现场施工时可以根据管路走向灵活调整安装角度，不会因为方向装反影响过滤效果，这一点在紧凑排布的制冷机组内部安装时非常实用，能有效减少管路弯折的工作量。从功能设计上，这款过滤器内部填充的是适配氟利昂类冷媒的分子筛干燥剂与高精度过滤滤网组合结构，一方面可以吸附冷媒回路中残留的游离态水分，避免水分在节流阀位置结冰造成冰堵故障，另一方面可以拦截管路安装过程中残留的金属碎屑、氧化皮、密封胶残渣等固体杂质，防止杂质进入节流元件或者压缩机气缸内部造成部件磨损。壳体中部的环形凸起结构并非装饰设计，一方面是作为壳体的加强筋，提升壳体的抗外压能力，避免抽真空作业时壳体被大气压压瘪，

　　另一方面可以作为安装时的定位卡位，部分机组会配置对应的管卡卡在这个环形槽位置，将过滤器固定在机组机架上，避免设备运输过程中过滤器因为振动出现接头松动。从安装边界尺寸来看，这款过滤器的整体轴向长度适配中小冷量制冷机组的管路预留空间，径向最大直径不会占用过多的机组内部空间，两端接头的同轴度公差控制在行业标准范围内，安装后不会对连接铜管产生额外的装配应力，避免长期运行过程中铜管因为应力集中出现开裂漏氟的问题。在实际选型过程中，这类过滤器的通径设计匹配3到5匹制冷量的机组需求，冷媒流动阻力控制在合理区间，不会因为加装过滤器造成明显的冷媒压降影响制冷效率。壳体表面的涂装采用耐冷媒腐蚀的粉末涂层，

　　哪怕长期处于低温高湿的机房环境或者户外冷凝机组的暴露环境，也不会出现涂层脱落、壳体锈蚀的问题，使用寿命可以匹配制冷机组的全生命周期运维需求。对于结构设计从业者来说，这类工业阀件的建模过程需要重点关注两端六角接头的对边尺寸公差、壳体的壁厚均匀性、环形加强筋的位置尺寸，这些参数直接决定了后续出工程图时的加工合理性，以及装配时的干涉检查准确性，建模时不能只做外观曲面的还原，还要考虑内部流道的结构合理性，确保后续做流体仿真分析时模型能够真实反映产品的实际流阻特性。
