30mm管径夹装式三通管道固定接头

　　在精益管工作台搭建、工业流水线护边安装、模块化物料架组装、设备外围管线排布这类现场施工场景里，经常会遇到三根同径圆管需要在空间节点处做垂直交汇固定的需求，传统的焊接三通不仅需要现场动火作业，后期调整管路走向时拆卸难度极大，而胶粘固定的接头承重能力不足，长期受振动影响容易出现松脱移位的问题，这款夹装式三通固定件就是针对这类场景开发的管路连接构件。这款接头适配外径30mm的标准圆管，不管是表面做了喷塑处理的精益管、普通镀锌钢管，还是硬质PVC管线，都可以通过夹装结构完成锁紧固定，三个接口的轴线呈空间垂直分布，分别对应X、Y、Z三个轴向的管路延伸方向，能够在单个节点上完成三个方向管路的刚性连接，不需要额外搭配转角接头或者固定卡扣，

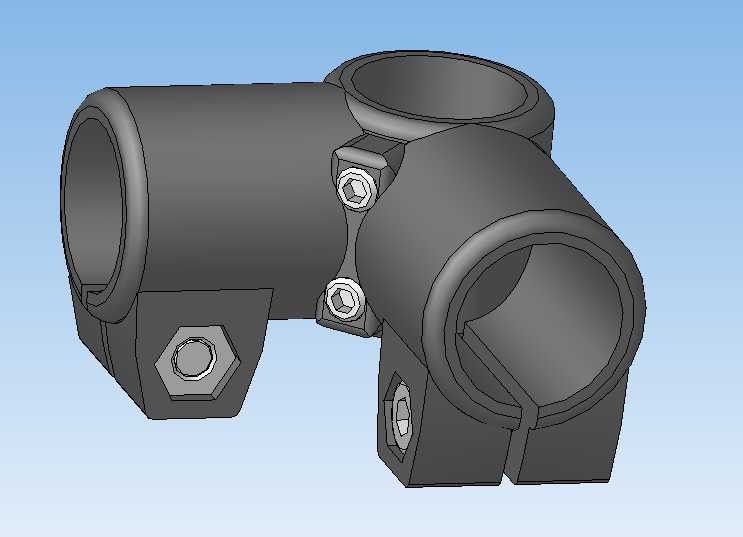

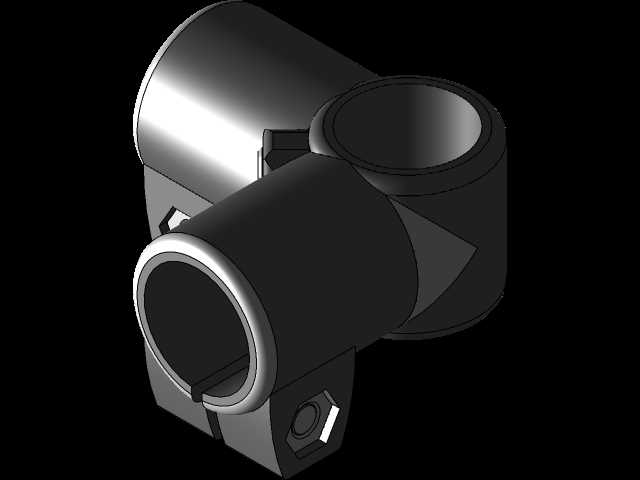

　　大幅减少节点处的零件数量。从结构设计来看，接头主体采用分体式夹座结构，每个接管位都设计了开口弹性夹槽，夹槽的内径和适配管材的外径做了公差匹配，正常状态下夹槽内径比管材外径小0.2-0.3mm，当锁紧螺栓施加预紧力时，夹槽会产生弹性变形抱紧管材外壁，配合夹槽内壁加工的细密防滑纹路，即使管路承受沿轴向的推拉载荷或者垂直方向的重载，也不会出现管材滑移、接头偏转的问题。每个夹装位都配置了内六角螺栓与六角螺母的锁紧组合，螺栓的规格选用了标准M6内六角圆柱头螺钉，对应的螺母嵌位在接头本体的预制卡槽内，安装时不需要额外用扳手固定螺母，只需要用内六角扳手从单侧拧紧即可，现场安装效率比传统的双扳手锁紧结构提升40%以上，

　　也适合在狭窄的安装空间内完成操作。考虑到实际使用中可能存在的管路角度微调需求，夹槽的开口宽度设计为3mm，在螺栓未完全锁紧的状态下，管材可以在夹槽内小角度转动调整方向，待整段管路的排布位置确认无误后，再依次锁紧所有螺栓完成最终固定，避免了传统固定式三通一旦安装就无法调整角度的弊端，特别适合非标设备搭建、现场临时管线布设这类需要反复调整位置的施工场景。在安装边界上，这款接头的三个夹座外侧都做了圆弧过渡处理，没有尖锐的外凸棱角，避免安装和使用过程中划伤操作人员或者管线外层护套，接头本体的最大外轮廓尺寸控制在65mm以内，相邻管路的中心距和接头的轴向尺寸做了匹配，当多组接头并排安装时，不会出现相邻接头干涉的问题，

　　不管是在密集排布的管线组里使用，还是在空间紧凑的设备内部做管路固定，都能预留足够的操作空间。和传统的螺纹连接三通相比，这款夹装式接头不需要在管材端部加工螺纹，也不需要套丝或者粘接操作，对管材的端面加工精度没有特殊要求，即使是现场切割的管材，只要切口没有明显的飞边变形，就可以直接插入夹槽完成固定，大幅降低了现场施工的加工门槛，普通作业人员经过简单培训就可以完成安装操作。在承重表现上，单个接头在三个方向同时承受50kg静载荷的状态下，持续放置72小时不会出现塑性变形或者锁紧失效的问题，完全能满足普通工业货架、工作台框架、设备防护栏这类应用的承重需求，接头的螺栓锁紧位置都做了沉台设计，螺栓拧紧后头部不会突出接头外表面，避免了突出的螺栓头勾挂线缆、刮碰物料的问题。针对不同的使用环境，接头的本体材质可以选用增强尼龙或者压铸铝合金两种，尼龙材质的接头重量轻、绝缘性能好，适合用在有防静电要求或者轻量化需求的场景，铝合金材质的接头强度更高、耐腐蚀性更好，适合用在户外或者有一定承重要求的重载场景，两种材质的接头安装尺寸完全一致，可以根据实际使用需求灵活替换。在管路维护场景下，需要拆卸某一段管路时，只需要松开对应夹位的锁紧螺栓，就可以直接抽出该段管材，不需要拆解整个节点的其他管路，后期改造、调整管路布局的操作成本极低，相比焊接或者粘接的固定方式，可重复使用的特性也能减少后期改造的材料损耗。
