三菱款双极低压断路器结构设计

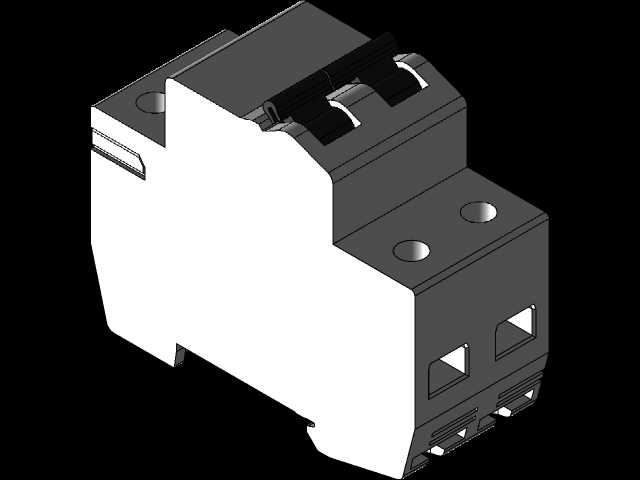

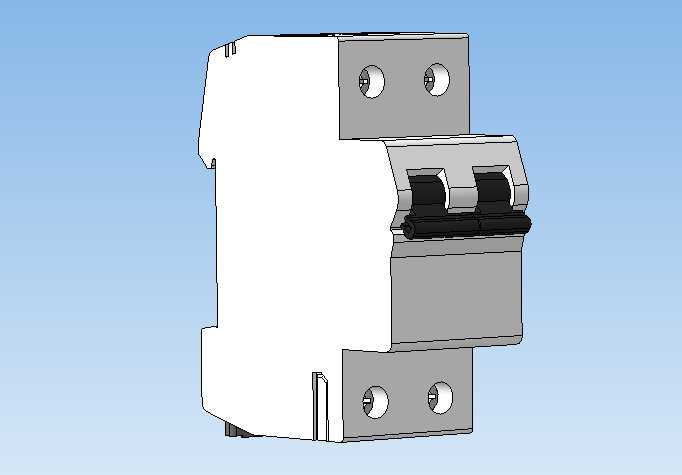

　　这款双极配电保护开关的三维结构还原，完全参照民用及工业末端配电场景的实际安装需求搭建，日常在写字楼配电竖井、住宅户内配电箱、小型设备控制柜内部都能见到同结构产品的身影，核心作用是同时切断火线与零线的带电回路，在线路出现过载、短路故障时快速脱扣断开，避免后端用电设备烧毁，也能防止检修过程中单极开关仅断开相线带来的触电隐患。从结构设计逻辑来看，整体采用模数化宽度设计，适配行业通用的DIN导轨安装卡槽，背部的卡扣结构做了弹性让位设计，安装时只需对准导轨上沿按压即可卡入，拆卸时用一字螺丝刀撬动底部卡扣即可快速取下，不需要额外的固定螺丝，完全匹配现有配电箱的安装孔位排布，不会和相邻的回路开关、漏电保护模块产生安装干涉。

　　进出线端的接线端子采用沉孔式设计，上下各设置两组接线位，对应双极的两路通断回路，端子内部的压线板做了防滑齿结构，适配1.5平方到6平方的多股铜芯线与单股硬线，拧紧压线螺丝后能保证导线和端子的接触面积足够，避免长期载流出现接触不良、端子发热的问题，端子旁的螺丝头部做了导向倒角，拧动时不会出现螺丝偏位滑牙的情况。操作手柄采用连体式双极联动结构，扳动时能保证两个电极同步接通或断开，不会出现单极先合、单极先分的不同步问题，手柄的操作角度设置在90度范围内，分断位置有明显的卡位反馈，操作人员通过手柄的位置就能直观判断回路的通断状态，手柄表面做了防滑纹理，戴绝缘手套操作时也不会出现打滑的情况。外壳部分采用上下扣合的拼接结构，

　　接缝处做了错位止口设计，既能提升外壳的结构强度，也能防止外部的灰尘、飞溅的水珠直接进入内部脱扣机构，外壳的安装固定孔位设置在上下两端，对应接线端子旁的位置，采用自攻螺丝锁紧，拆装维护内部脱扣组件时不需要额外拆解其他结构。从安装边界尺寸来看，整体厚度严格遵循2P模数化开关的通用尺寸，突出导轨安装面的深度不会超过常规配电箱的内空深度，关闭配电箱门时不会出现磕碰干涉，相邻安装其他同模数开关时，侧面的拼接定位筋能保证产品之间对齐排布，不会出现歪斜、间隙不均的问题。建模过程中对内部的脱扣机构联动逻辑做了完整还原，包括热脱扣的双金属片安装位、磁脱扣的线圈腔体、操作机构的连杆转轴位置都和实际产品的装配关系一致，没有做简化省略，

　　不管是做配电系统的装配模拟，还是做电气元件的结构教学演示，都能直接调用查看内部的装配关系，不需要额外补全结构细节。在实际选型应用中，这类双极开关通常用在入户总进线回路、需要同时断开零火的设备供电回路，相比单极开关的安全冗余更高，尤其在潮湿环境的配电回路中，双极断开的结构能完全切断回路和电网的连接，避免零线异常带电带来的安全风险，建模时特意还原了产品表面的标识刻印位，包括额定电流标识、通断方向标识的位置都和实际产品一致，做装配效果图渲染时能直接呈现真实的产品外观效果。
