可适配1至85mm厚度工件的加工工装夹具

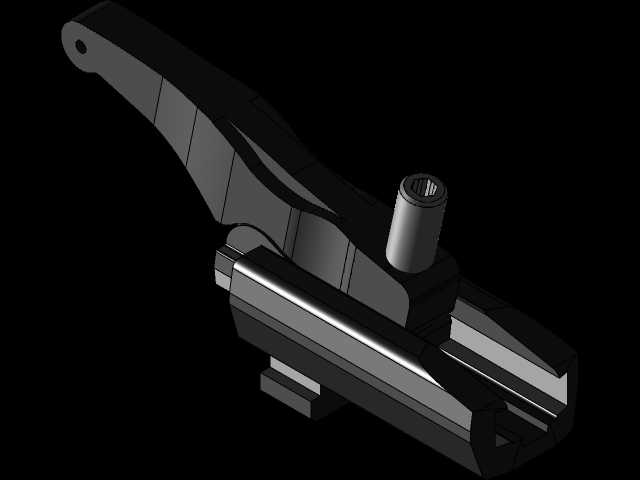

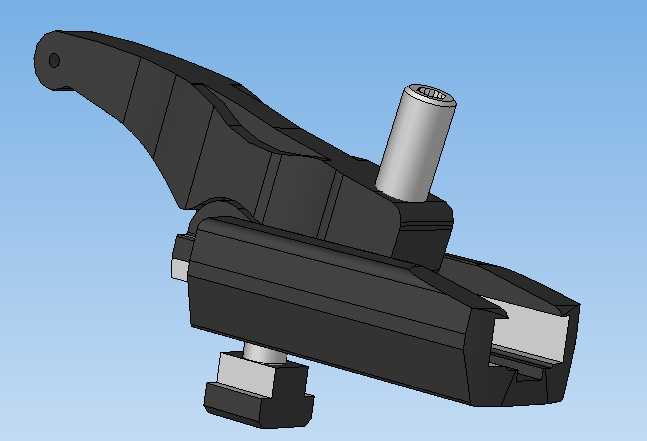

　　在常规机加工车间的批量零件生产环节，这类手动压紧式夹具的应用覆盖了铣削、钻孔、轻度磨削等多道工序的工件固定需求，尤其适配多品种小批量的柔性生产场景，不需要搭配专用液压或气动动力源，依靠手动操作即可完成工件的锁紧与松脱，对于没有集中供气的小型加工班组、维修试制车间来说，这类夹具的适配性远高于需要配套动力管线的专用工装。从结构设计逻辑来看，这套夹具采用了杠杆式压紧的传力路径，长臂操作端通过销轴铰接在基座上，操作时向下压动长臂端，前端的压头就会同步向基座的定位面靠拢，配合底部的可调支撑柱，能够根据待加工工件的实际厚度快速调整压紧行程，不需要额外更换压头或者加装垫片，就能覆盖1mm到85mm区间内不同厚度工件的装夹需求，

　　调整过程只需要拧动支撑柱上的锁紧螺母，就能快速锁定支撑高度，整个调整过程不需要借助专用工具，一线操作人员在工位上就能完成适配，能有效减少不同批次工件切换时的工装调整时间。夹具的基座部分采用了整体式的刚性结构设计，压臂的截面做了变厚度的加强处理，在压紧受力最大的铰接位置做了局部加厚，避免长期反复受力出现结构变形，压头与工件接触的端面做了防滑的平面处理，不会在工件表面压出明显的压痕，同时能保证装夹后工件不会在切削力作用下出现滑移。安装边界上，这套夹具的基座底部预留了标准的T型槽安装位，可以直接固定在普通铣床、台钻的工作台T型槽上，也可以通过压板固定在专用工装平台上，整体的外轮廓尺寸紧凑，不会占用过多的工作台面空间，

　　操作长臂的长度经过力臂优化，操作人员只需要施加很小的下压力，前端压头就能产生足够的夹紧力，足以应对常规铣削、钻孔工序的切削载荷，不会因为切削振动导致夹紧松脱。在实际使用场景中，这类夹具尤其适合板类、条类异形工件的快速装夹，比如小型钣金件、型材切割件的二次加工工序，不需要针对每个工件制作专用的定位工装，只需要调整底部支撑柱的高度，配合压臂的压紧行程就能完成装夹，相比传统的平口钳，它的开口行程更大，能够装夹平口钳无法容纳的大厚度工件，同时压臂的弧形避让设计，能够在工件上方留出足够的刀具走刀空间，避免加工过程中刀具与夹具本体发生碰撞。设计过程中，铰接位置的销轴采用了间隙配合的公差设计，既保证压臂转动顺畅，又不会出现过大的旷量，

　　避免长期使用后压头定位出现偏移，支撑柱与基座的配合孔采用了导向结构，调整高度时不会出现偏斜，保证支撑面始终与压头的压紧面保持平行，装夹后工件的受力均匀，不会因为局部受力导致工件装夹变形，尤其适合薄壁类工件的轻压装夹需求，操作人员可以通过控制长臂的下压力度，灵活调整夹紧力的大小，避免薄壁工件被压变形。
