适配20至40mm工件厚度的快速压紧工艺夹具

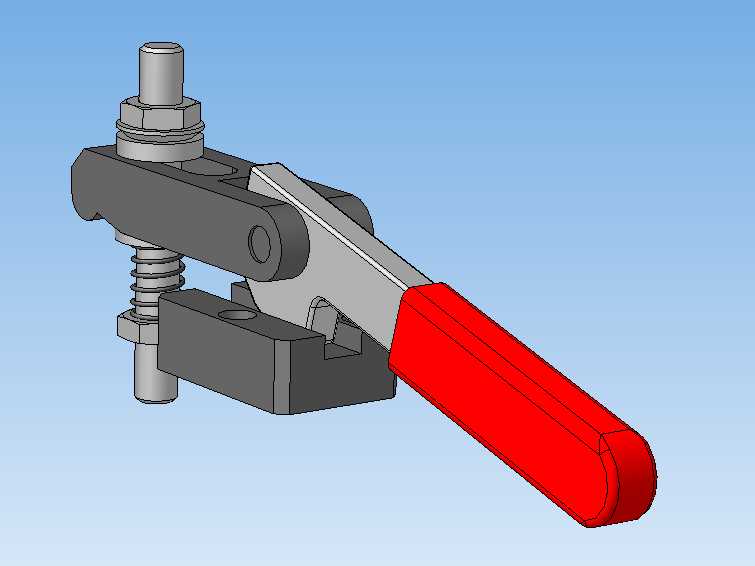

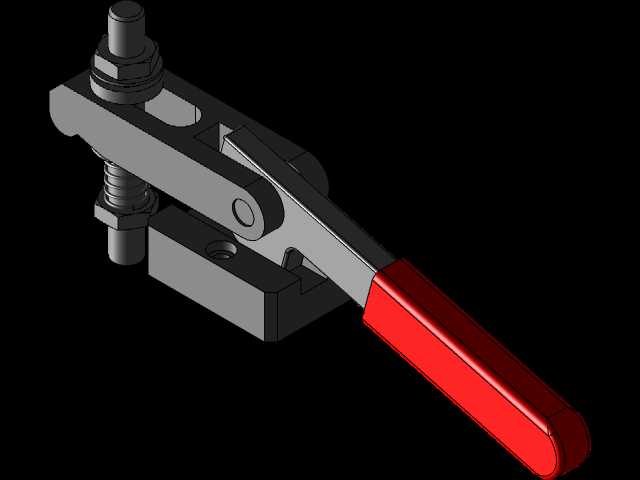

　　在机械加工、装配、检测等多道工序场景中，工件的可靠定位压紧是保证加工精度、装配一致性以及操作安全的核心前提，这类手动肘节式压紧夹具正是针对中小批量加工场景下的快速装夹需求设计，可覆盖厚度区间在20mm到40mm之间的板类、块状工件的压紧固定，无需额外搭配复杂的气动、液压动力源，纯机械结构的设计让其在无气源、无液压站的零散加工工位、临时装配工位、返修工位都能快速部署使用。从结构设计逻辑来看，这款夹具采用了经典的肘节死点锁紧原理，扳动手柄完成压紧动作后，连杆机构会越过力学死点位置，此时即便加工过程中工件受到切削力、振动等外力干扰，夹具也不会出现自行松脱的情况，锁紧状态的保持完全依靠机械结构的力学自锁特性，不需要持续施加外力维持压紧力，

　　操作人员完成压紧动作后即可脱手开展后续作业，大幅降低长时间装夹操作的劳动强度。夹具的主体承压结构采用高强度钢材加工而成，压紧臂、底座、连杆等受力部件的截面尺寸经过力学核算，可承受常规铣削、钻孔、攻丝、装配铆接等工序产生的切削力与装配冲击力，不会在使用过程中出现结构变形、断裂等失效问题。接触工件的压头位置采用可调式螺杆结构，螺杆上配套细牙调节螺纹与锁紧螺母，可根据待装夹工件的实际厚度在适配区间内灵活调整压头的伸出长度，调整到位后通过锁紧螺母锁死调节位置，避免压紧过程中螺杆移位导致压紧力不足或者压伤工件表面；压头的端面做了平面钝化处理，不会在工件表面压出明显的压痕，对于表面质量要求较高的工件，也可在压头端面加装聚氨酯、铜质等软质防护垫，

　　进一步降低装夹对工件表面的损伤。安装层面，夹具底座设计了贯通的安装螺栓孔，可通过内六角螺栓直接固定在机床工作台、工装平台、装配线工位板上，安装孔的孔位间距符合常规工装平台的T型槽间距标准，不需要额外制作过渡转接板即可完成安装固定，整体安装边界紧凑，不会占用过多工作台面的有效操作空间，多台夹具并排布置时也不会出现结构干涉，可满足多工位同时装夹的布局需求。手柄部分采用浸塑防滑结构，红色的防滑包覆层不仅能提升操作时的握持摩擦力，避免手上沾有切削液、油污时扳动手柄出现打滑，同时醒目的颜色也能让操作人员在工位上快速识别夹具的操作位置，提升装夹操作的效率。从实际使用场景来看，这类夹具除了常规的机加工工序装夹外，也可广泛用于焊接工位的工件定位、

　　产品装配过程中的部件压紧、检测工序的工件固定、木质家具加工过程中的板材胶合压紧等场景，纯手动的操作模式不需要连接任何动力管线，工位调整时可快速拆卸转移，适配柔性化生产的小批量多品种加工需求。结构的运动副位置都预留了润滑间隙，长期使用过程中可定期在铰接销轴位置加注润滑脂，降低铰接部位的磨损，延长夹具的整体使用寿命；所有铰接销轴都采用了防脱设计，反复扳动操作过程中不会出现销轴脱出、结构散架的问题，日常维护仅需要定期清理压紧螺杆、铰接位置的切屑、杂物即可，不需要复杂的维护保养流程。相较于传统的螺栓压板压紧方式，这款肘节式夹具的装夹、松脱动作仅需要单次扳动手柄即可完成，单工位装夹时间可缩短至一秒以内，对于需要频繁拆装工件的工序来说，能大幅减少装夹辅助时间，提升单台设备的有效加工时长；压紧力的大小可通过调节压头螺杆的伸出量进行控制，针对不同材质、不同刚性的工件，可灵活调整压紧力，避免刚性过大的压紧力导致薄壁工件出现装夹变形，影响最终的加工精度。
