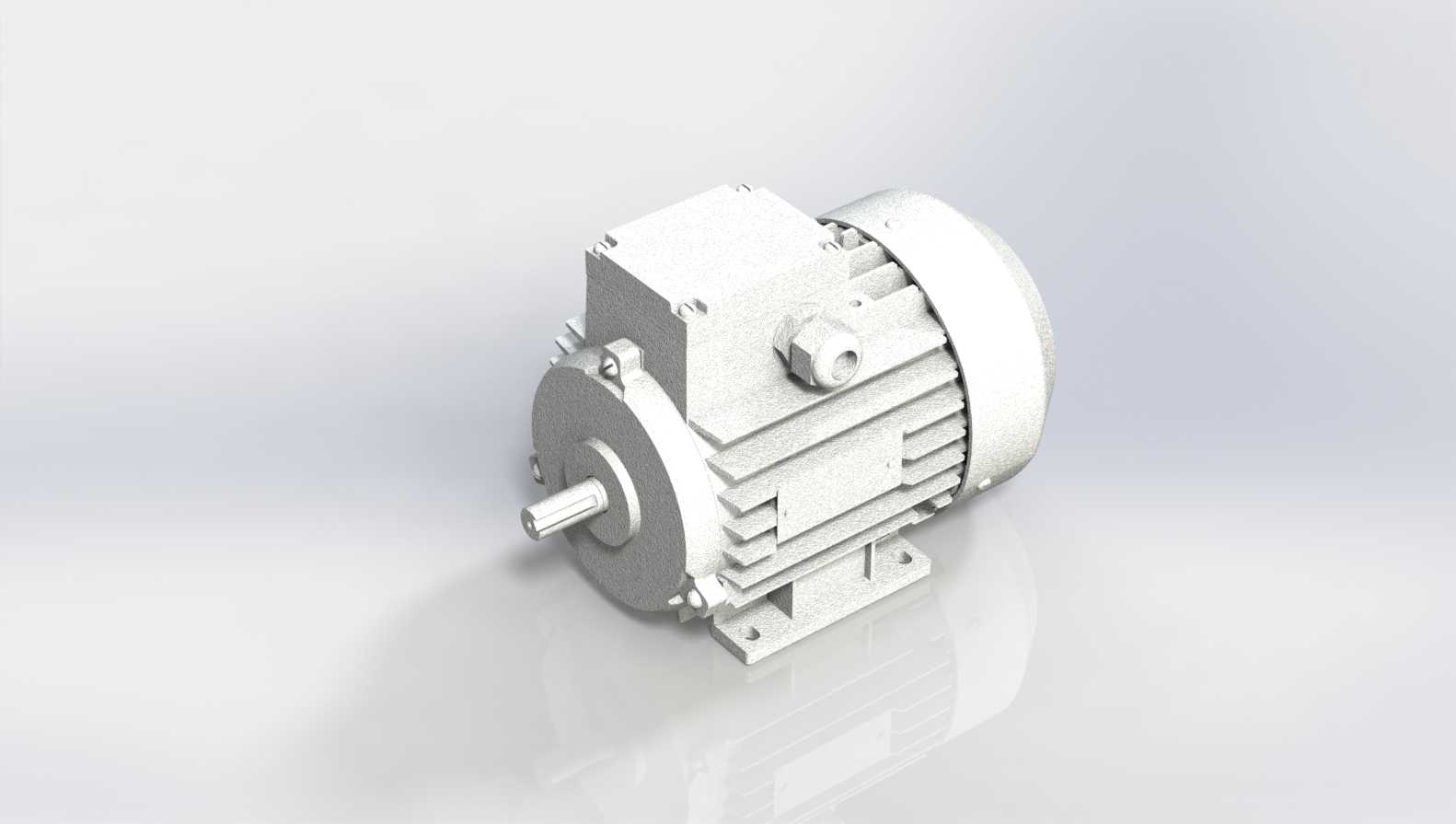

63机座0.25kW功率三相异步电动机结构

　　这种设计也能在保证散热效率的前提下尽可能压缩机座的径向尺寸，避免整机过于臃肿。输出轴采用标准圆柱形轴伸，带标准键槽，适配常规的联轴器、带轮连接方式，轴伸的伸出长度、轴径都匹配63机座的通用安装规范，用户选型时不需要额外定制转接件，直接采购标准传动配件就能完成装配。接线盒设置在机座顶部偏侧的位置，盒体做了密封结构，能防止日常工况下的粉尘、溅水侵入接线端子，接线腔内部预留了足够的接线空间，方便工人穿线、压接端子，同时接线盒的安装方向可以根据现场布线需求旋转调整，适配不同方向的走线需求，减少布线时的线缆弯折应力。端盖部分采用铸铁端盖搭配密封轴承的结构，轴承选用深沟球轴承，能同时承受径向载荷和少量的轴向载荷，满足皮带传动、这款63规格机座的动力部件，是小功率传动场景里应用极广的动力输出单元，常见于小型输送线、食品加工辅机、小型风机、木工台式设备、实验室小型搅拌装置这类对安装空间有严格限制、输出扭矩需求适中的工况里，很多轻工生产线的辅助工位、小型自动化专机的动力源都会选用这个功率段的电机，因为其体积紧凑，不需要预留过大的安装空间，同时输出功率足够带动低负载连续运转的机构。从结构设计来看，整机采用方形铝壳机座搭配底脚安装的结构，机座表面做了平行分布的散热筋，这些散热筋的排布方向顺着电机轴向延伸，运转时自带的风叶带动气流顺着筋条间隙流动，能把定子绕组产生的热量快速带出去，不需要额外加装独立散热装置就能满足连续S1工作制的散热需求，

　　直联传动等不同连接方式的受力需求，端盖和机座的配合面做了止口定位，装配时能保证定子和转子的同轴度，减少运转时的振动和噪音，端盖上预留的轴承注油孔（部分同规格机型为免维护密封轴承结构）也方便后期维护时补充润滑脂，延长轴承使用寿命。底脚的安装孔采用长圆孔设计，安装时可以在小范围内调整电机的轴向位置，方便调整皮带张紧度或者联轴器的对接间隙，降低现场安装的对位难度，底脚的安装孔间距、中心高都严格遵循63机座的通用安装尺寸标准，替换同规格旧电机时不需要重新加工设备的安装台面，直接对位锁紧紧固件就能完成更换，大幅缩短设备维护的停机时间。从设计思路上来说，这款电机的结构完全围绕小功率工况的实用性出发，没有多余的冗余结构，整机重量控制在合理区间，

　　单人就能完成搬运和安装作业，机壳的铝合金材质既保证了结构强度，又比铸铁机座的重量轻了近三分之一，对于一些需要移动的小型设备来说，能有效降低整机的自重。定子绕组采用F级绝缘结构，能适应较高的环境温度，在车间环境温度不超过40摄氏度的工况下，能长期稳定运行不会出现绝缘老化过快的问题，转子采用铸铝鼠笼结构，动平衡精度达到G2.5级，运转时的振动幅度控制在标准允许范围内，不会因为自身振动影响配套设备的运行精度。在实际选型应用中，需要注意安装边界的尺寸预留：整机的轴向总长度从轴伸端面到风罩尾端的尺寸，要和设备内部的安装空间做匹配，避免和风罩周边的结构件产生干涉；径向方向要预留至少30mm的散热空间，保证散热筋周边的空气能正常流通，

　　不要把电机紧贴在设备的封闭腔体内壁安装，否则会影响散热效果导致电机温升过高；底脚安装时要保证安装台面的平面度，避免四个安装点不在同一平面导致机座受应力变形，进而引起定转子摩擦、轴承过早损坏的问题。另外接线时要注意核对铭牌上的额定电压和接线方式，星形接法和三角形接法的接线端子连接方式不能接错，否则会导致电机启动扭矩不足或者绕组过流烧毁。这款电机的结构设计完全贴合通用工业标准，三维建模时所有配合尺寸都按照实际加工公差做了预留，装配体里的各个零件都做了干涉检查，不会出现零件穿模的问题，对于做设备方案设计、传动布局仿真的工程师来说，可以直接导入到装配体里做布局验证，检查安装空间是否足够、传动连接是否存在干涉，不需要自己重新测绘建模，能大幅缩短方案设计阶段的时间。
