杯盖背部集成压合组装加工设备

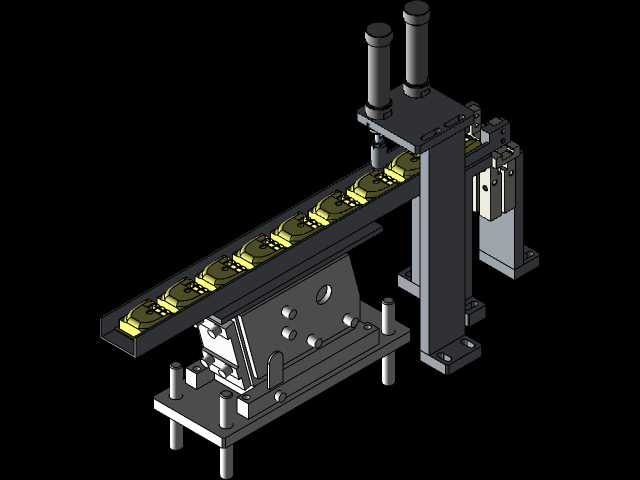

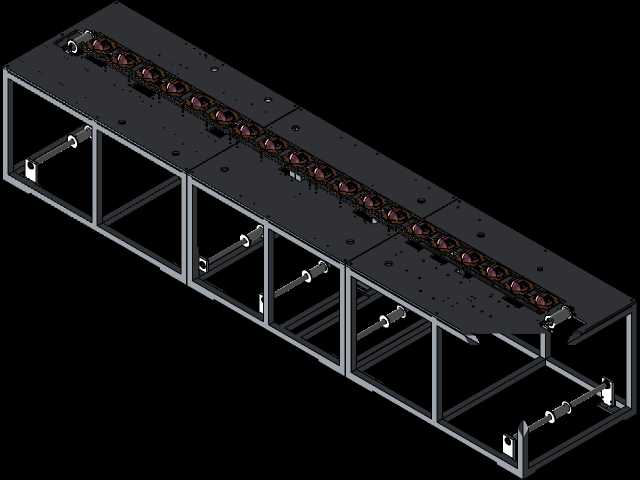

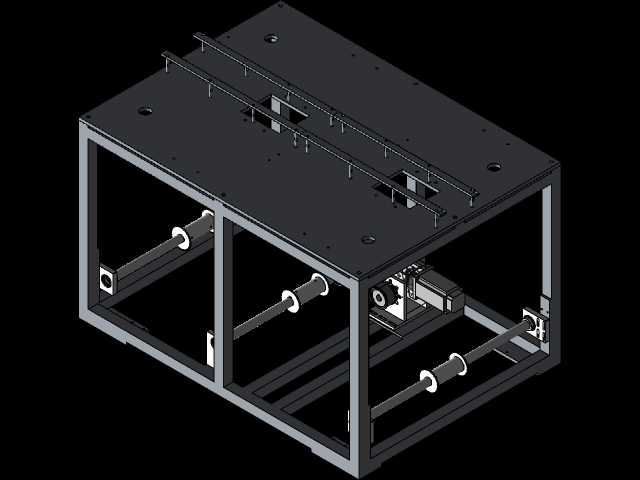

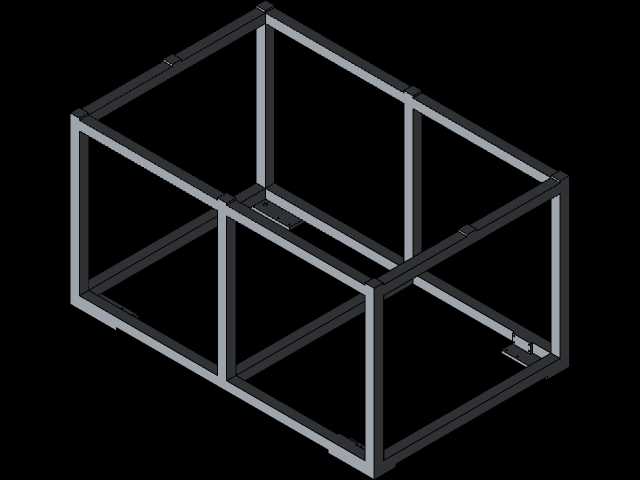

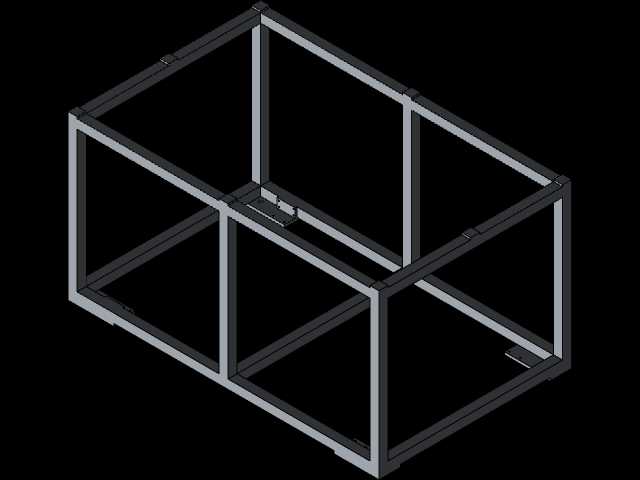

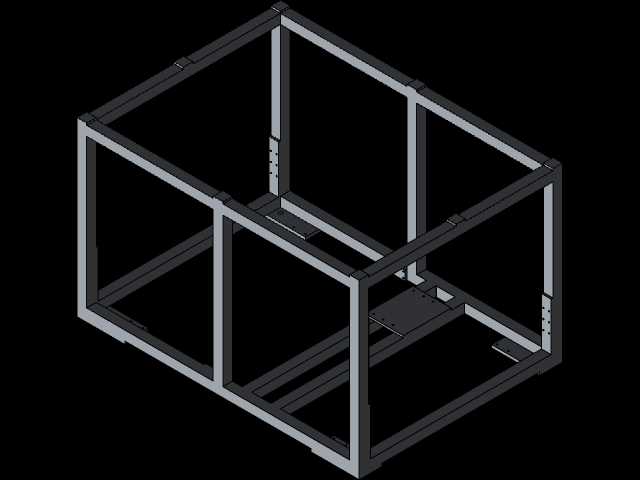

　　这套设备主要面向一次性餐饮具加工场景，针对杯盖背部附件的集成装配工序设计，替代传统人工逐件对位压合的作业模式，适配中小批量餐饮包材生产车间的产线排布需求。从结构布局来看，设备采用方通焊接机架作为承载基础，四条立式支撑腿底部预留可调脚杯安装位，可适配车间地面15mm以内的高度差调平需求，机架整体台面高度设置为850mm，符合人工上下料的作业舒适高度，台面整体长宽尺寸控制在1200mm*800mm区间，可直接嵌入现有包装产线的衔接工位，不需要额外占用过大的车间安装空间。

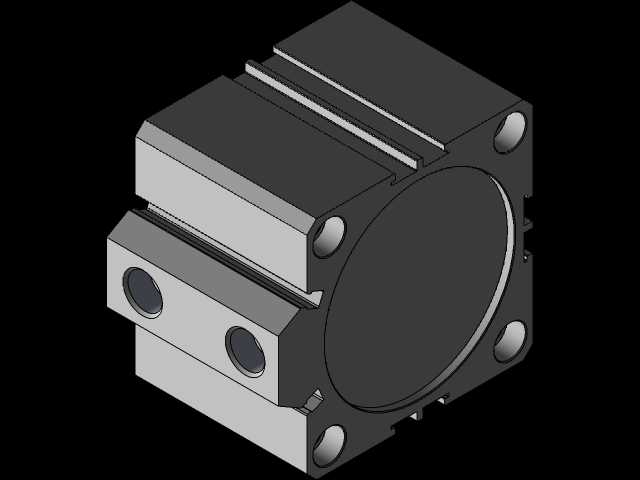

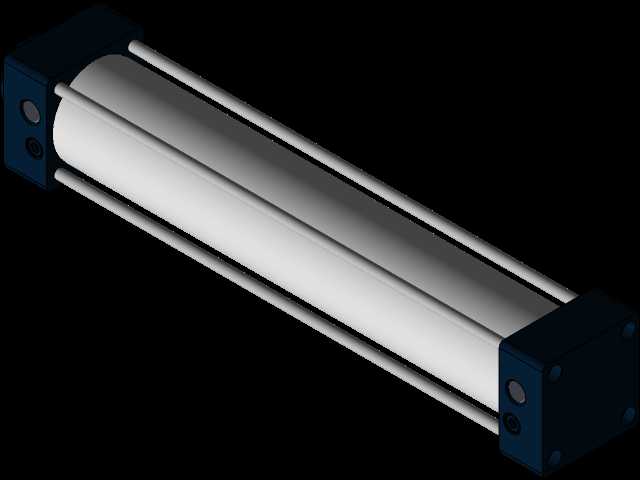

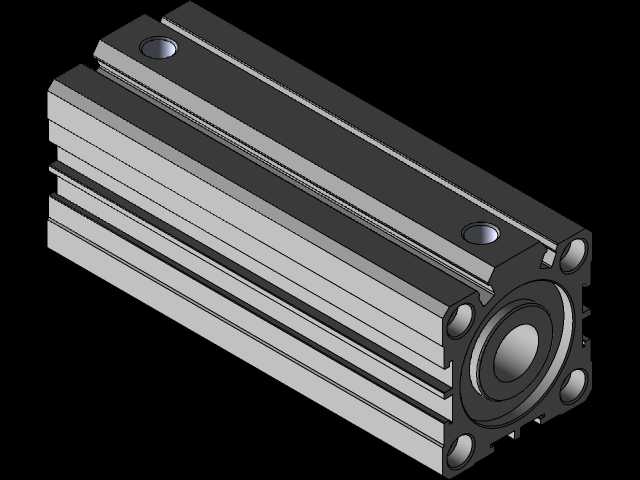

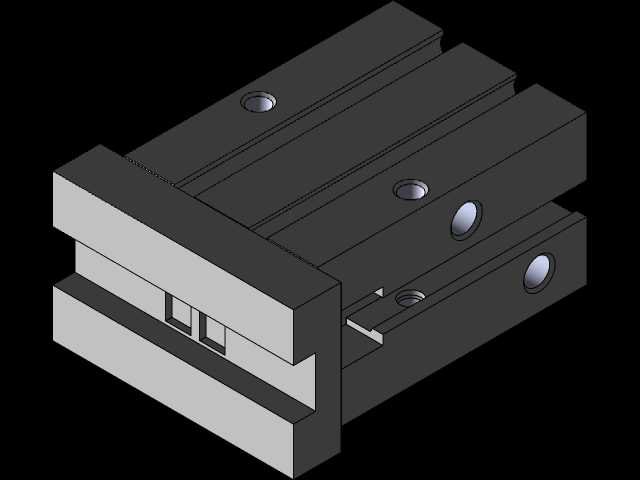

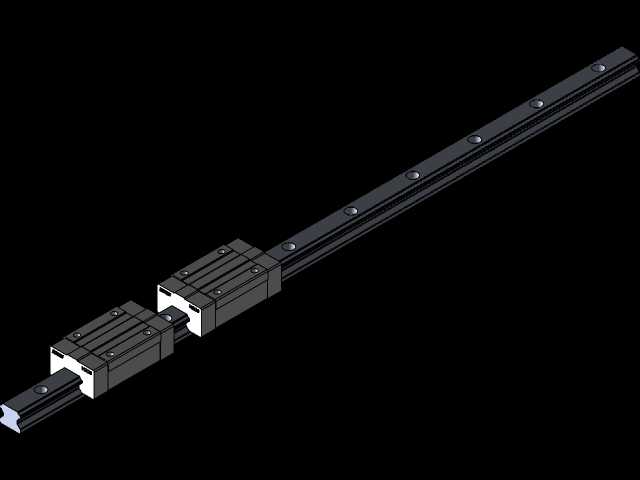

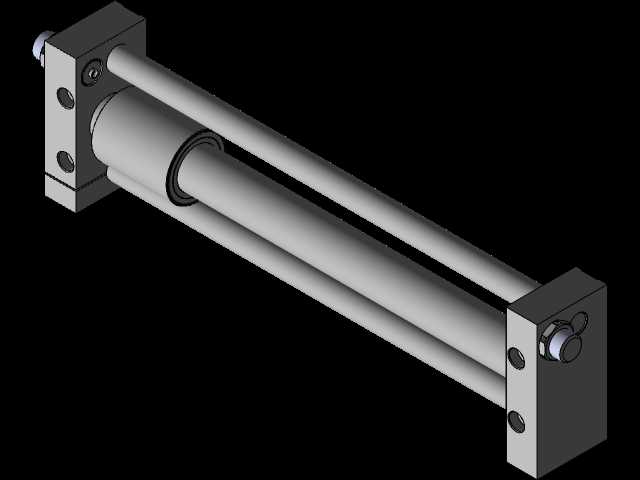

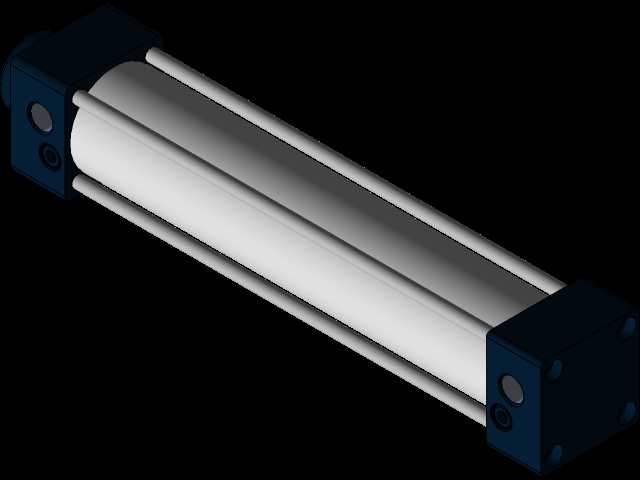

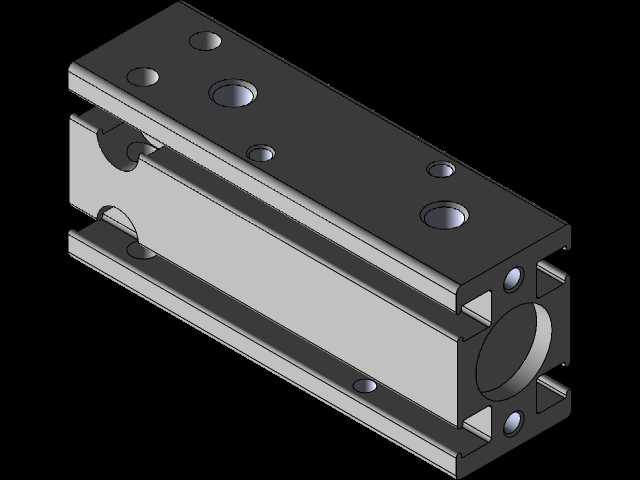

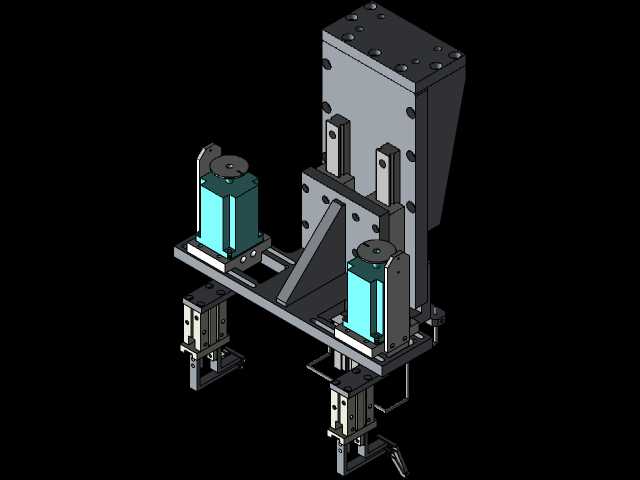

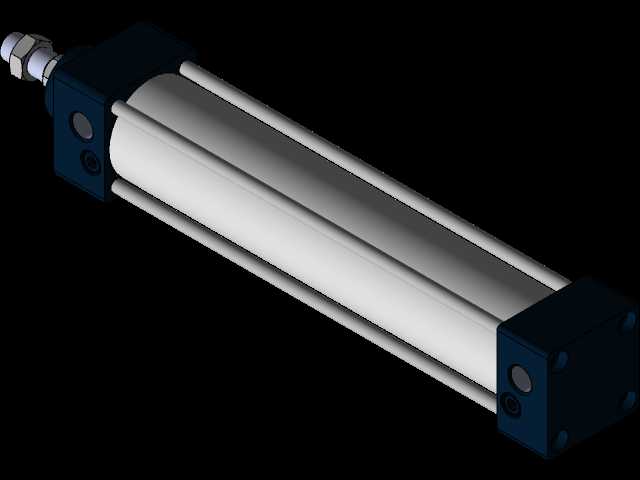

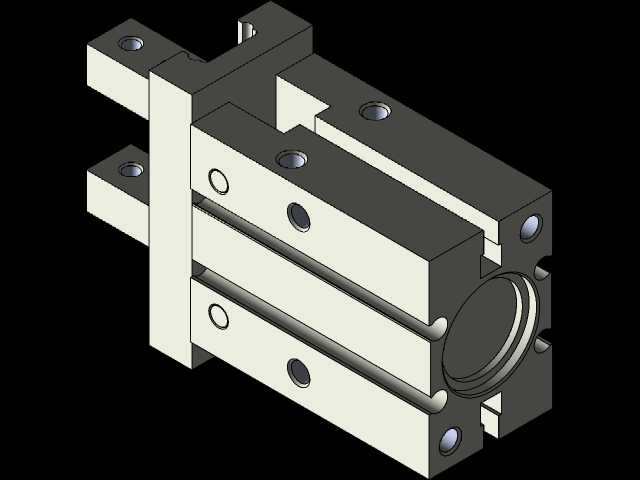

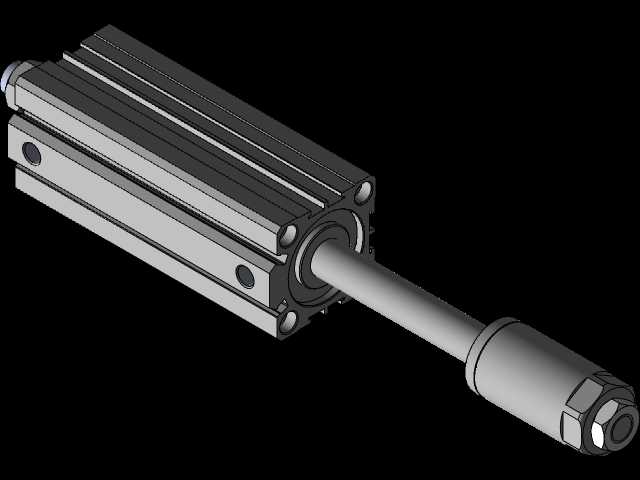

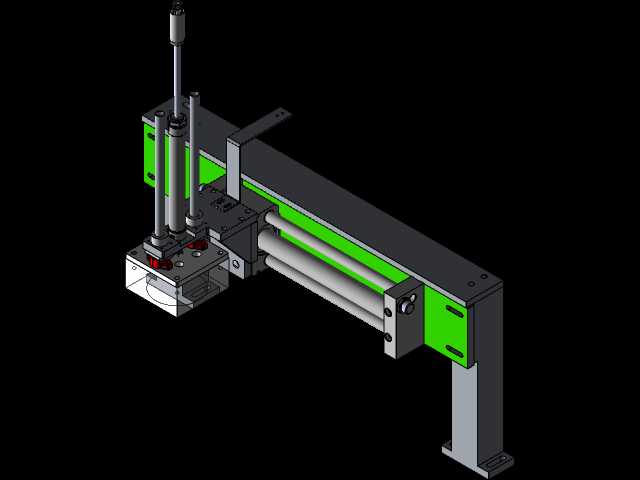

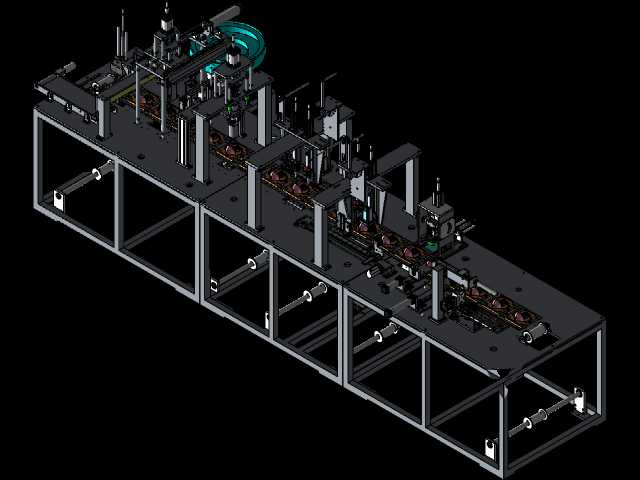

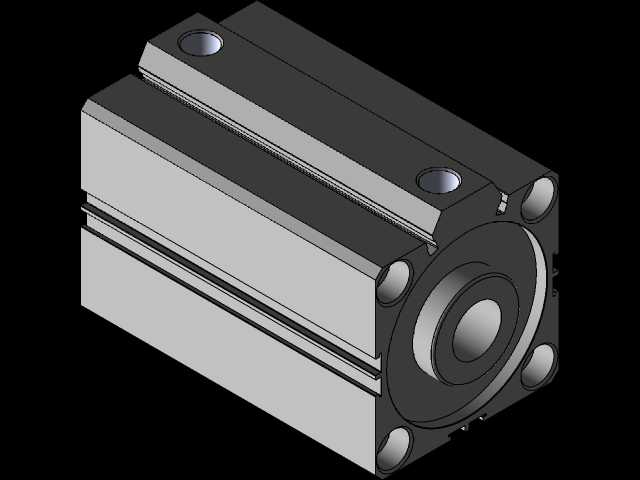

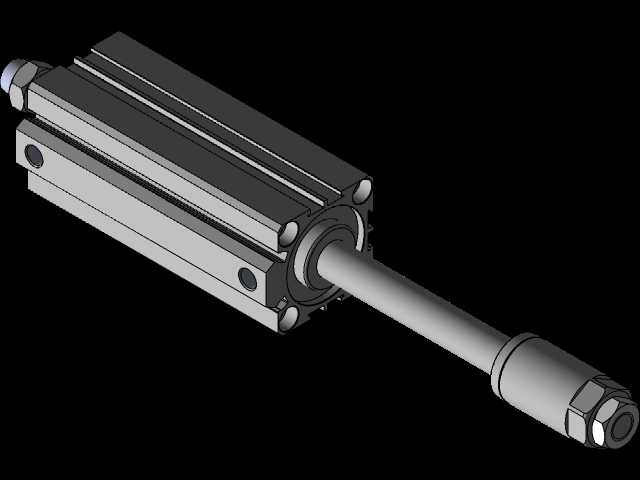

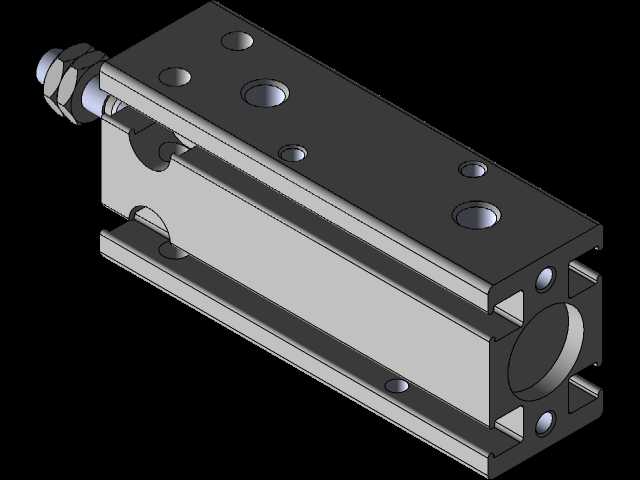

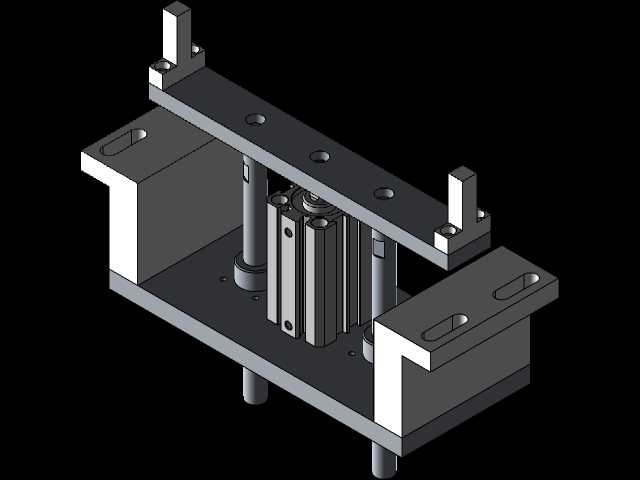

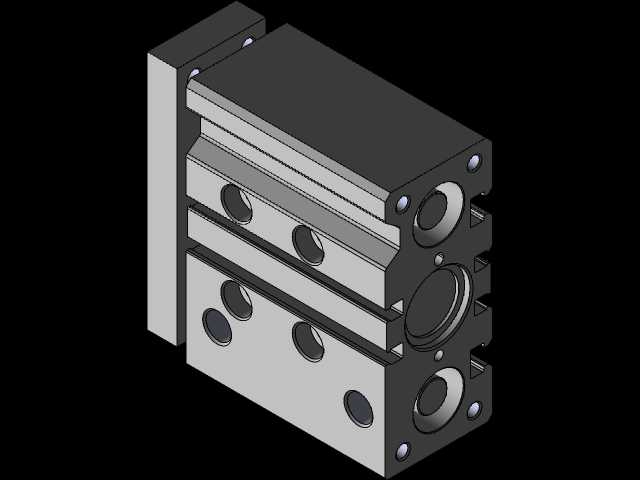

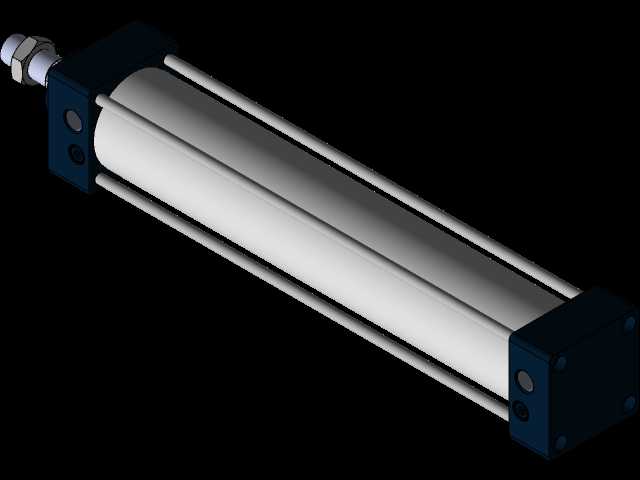

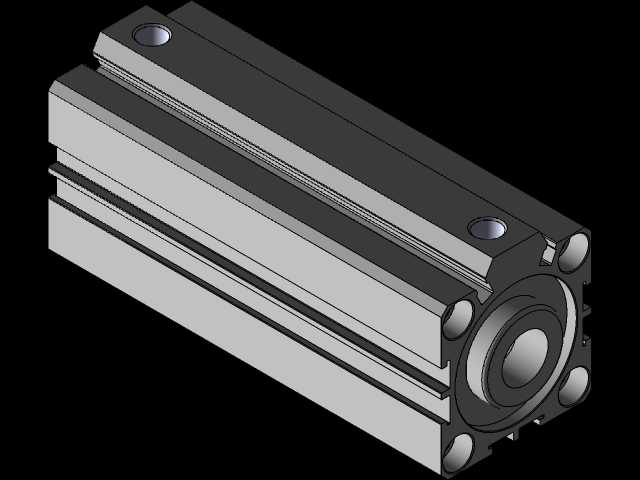

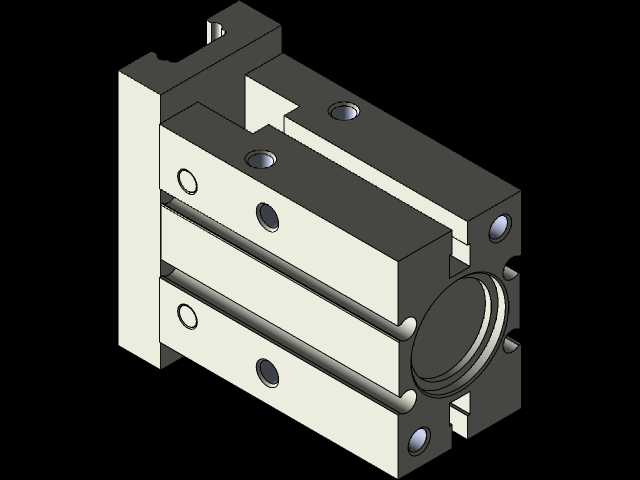

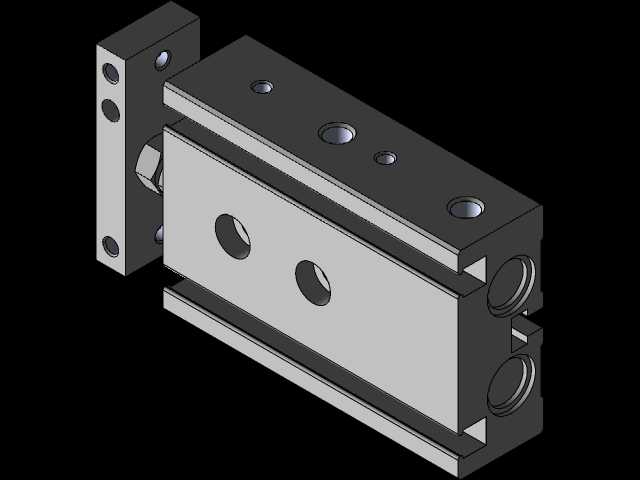

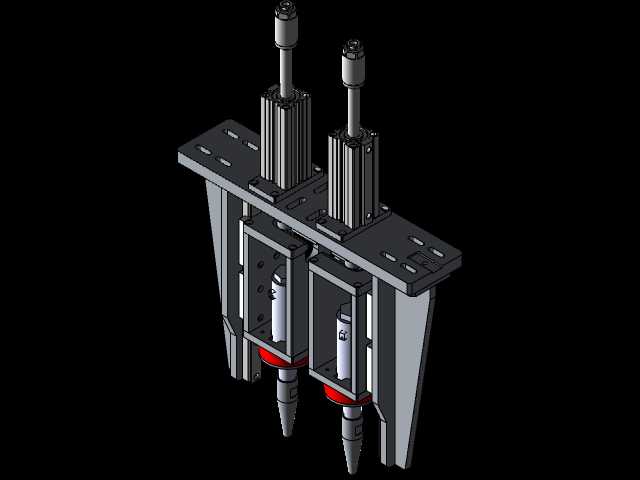

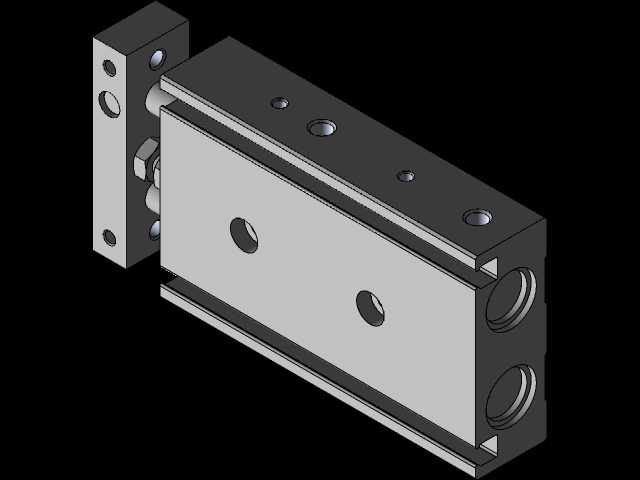

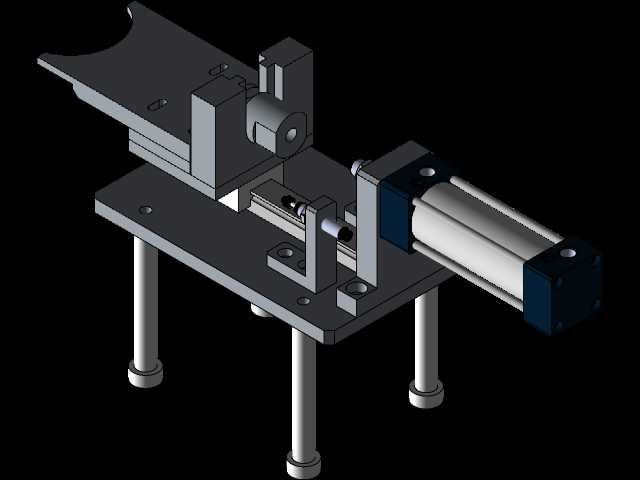

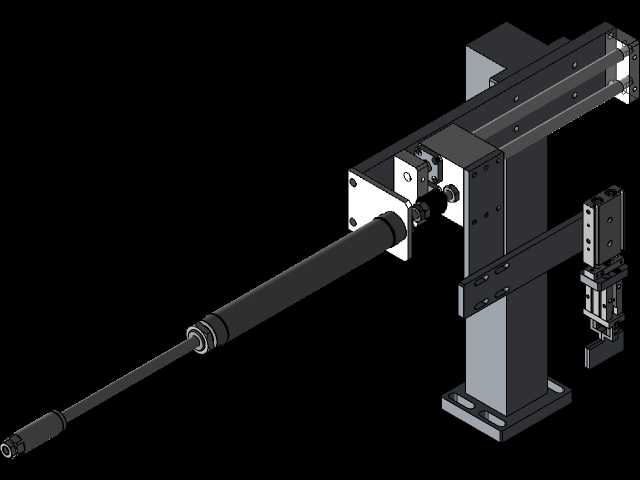

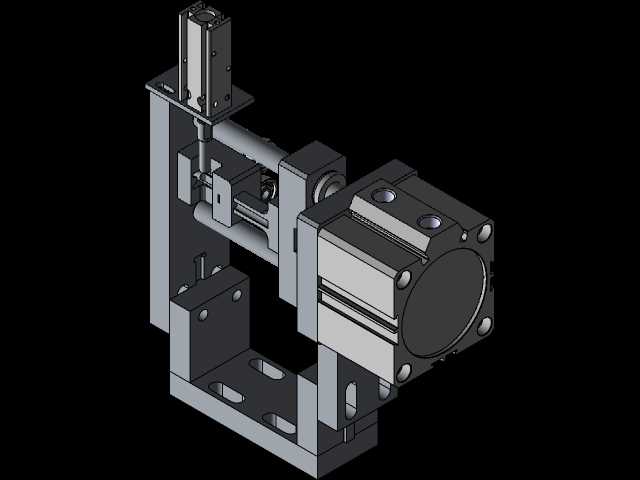

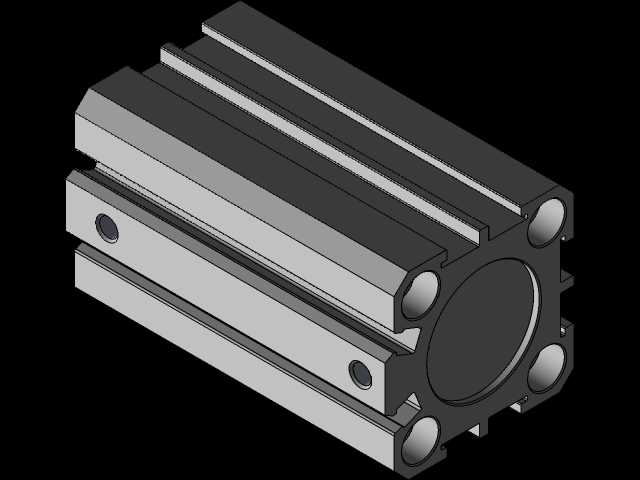

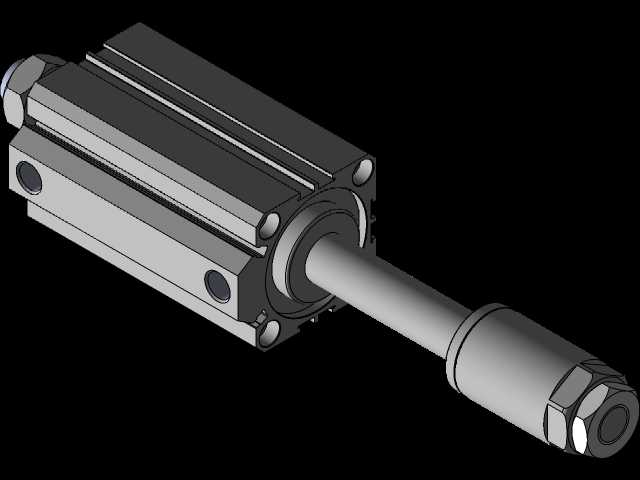

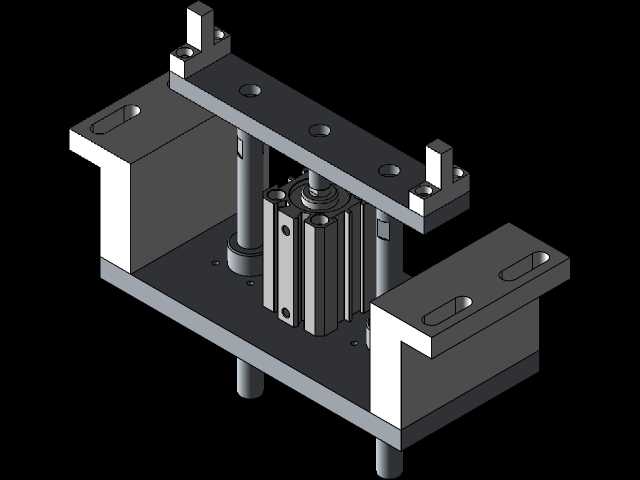

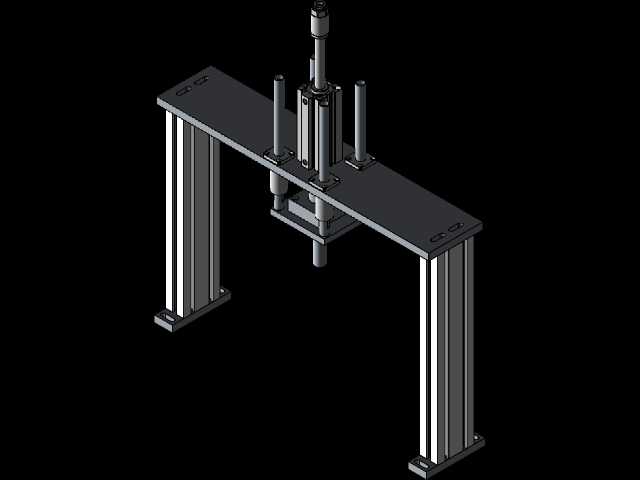

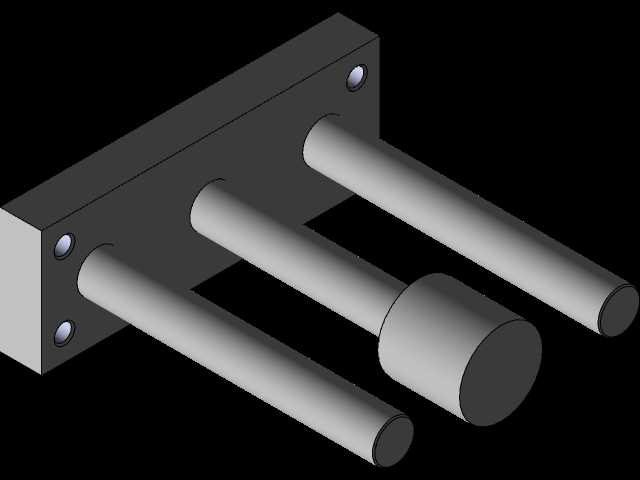

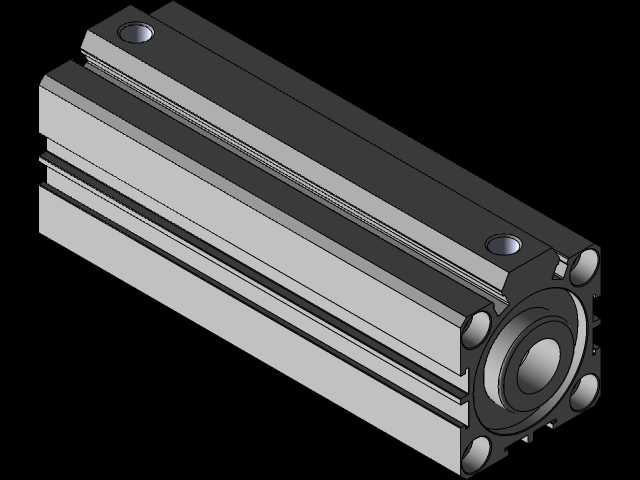

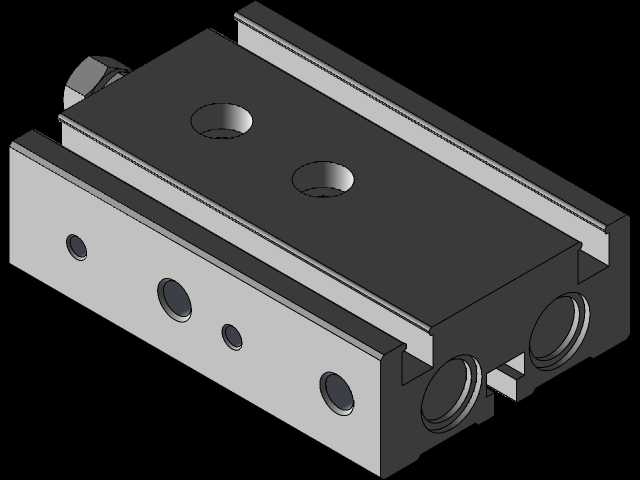

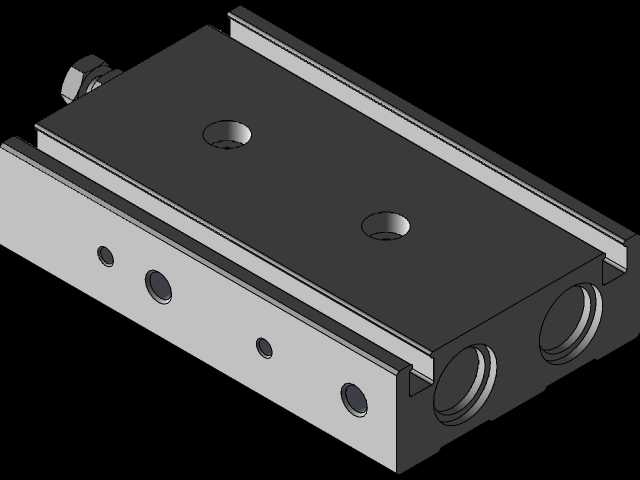

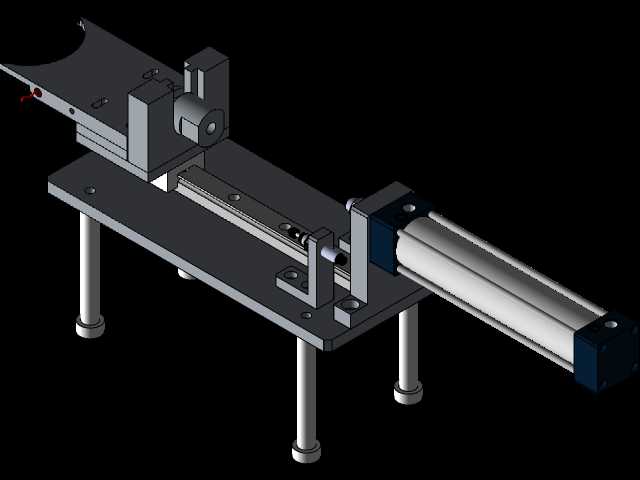

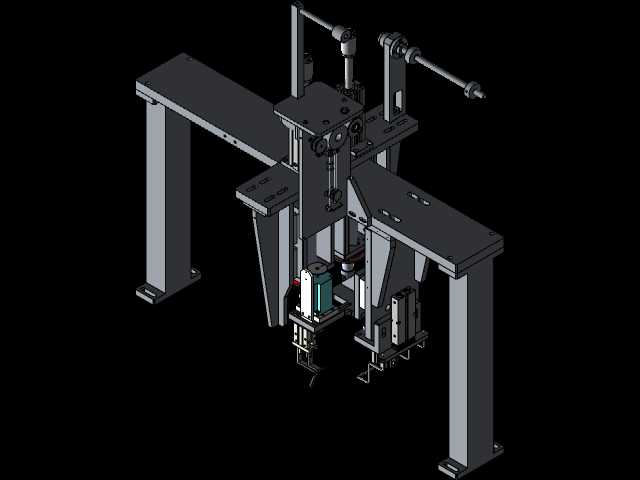

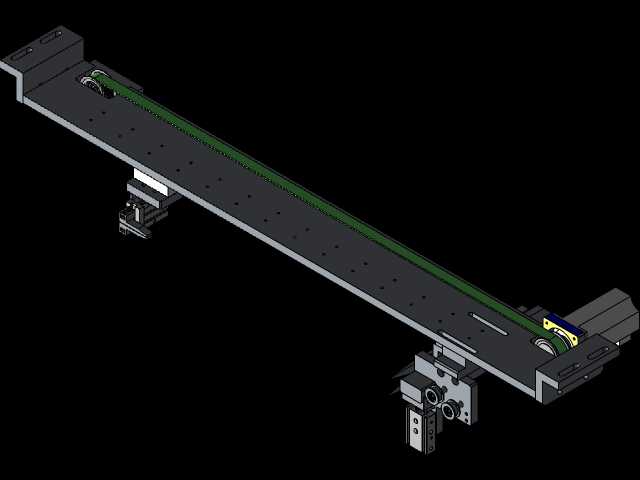

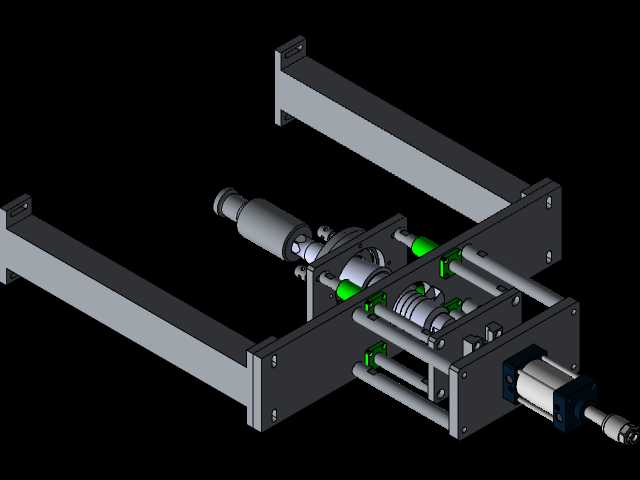

　　设备核心功能模块分为横向送料单元与纵向压合单元两部分，横向送料单元采用无杆气缸搭配直线导轨作为动力执行件，导轨副选用15mm宽幅的标准滚珠直线导轨，滑块负载预留1.2倍安全系数，可承载载具连同待加工工件总重量不超过8kg的输送需求，送料行程设置为400mm，可覆盖上料位、压合位、下料位三个工位的位置切换，送料到位位置设置硬限位缓冲结构，避免气缸硬碰撞带来的定位偏移，重复定位精度可控制在0.1mm以内，满足压合工序的对位精度要求。纵向压合单元采用三轴导杆气缸搭配定制压头结构，安装固定在龙门式支撑立柱上，立柱采用4040铝型材搭建，可根据不同规格杯盖的压合高度需求，调整压合单元的上下安装位置，压合行程设置为100mm，压合压力可通过气源处理三联件的调压阀在0.2-0.6MPa区间内调节，适配不同厚度塑料件的压合力度需求，避免压力过大导致工件压裂、压力过小导致附件粘接不牢的问题。

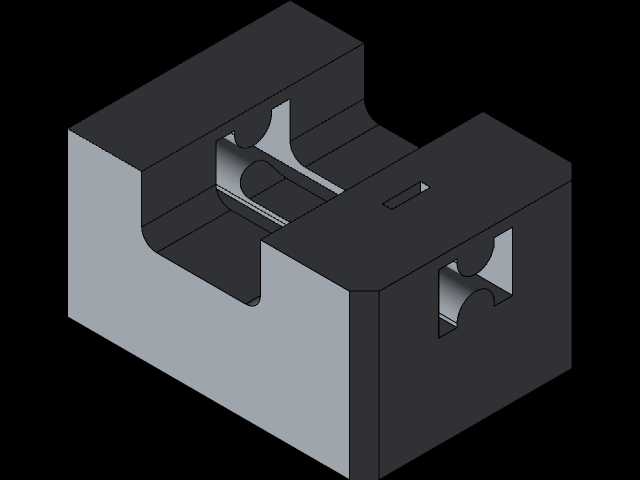

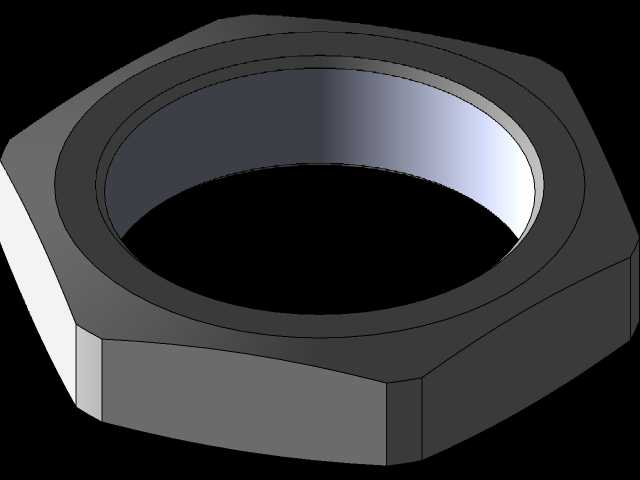

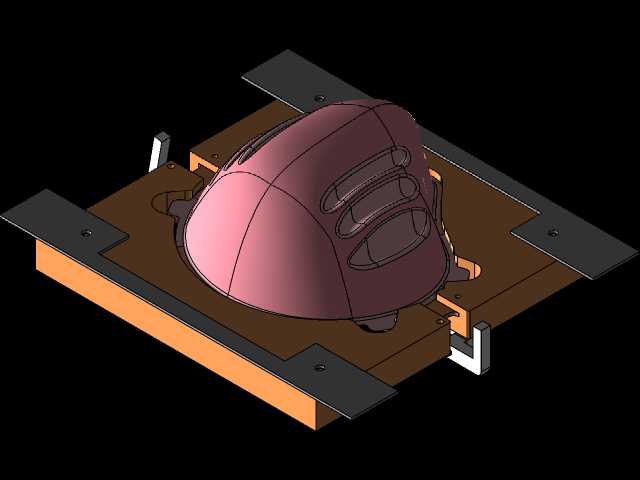

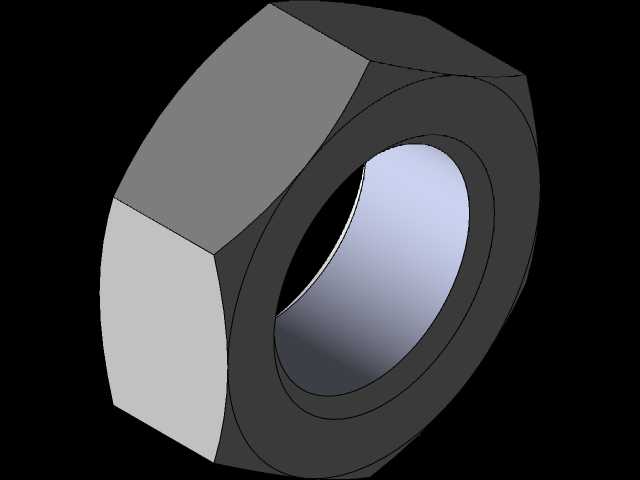

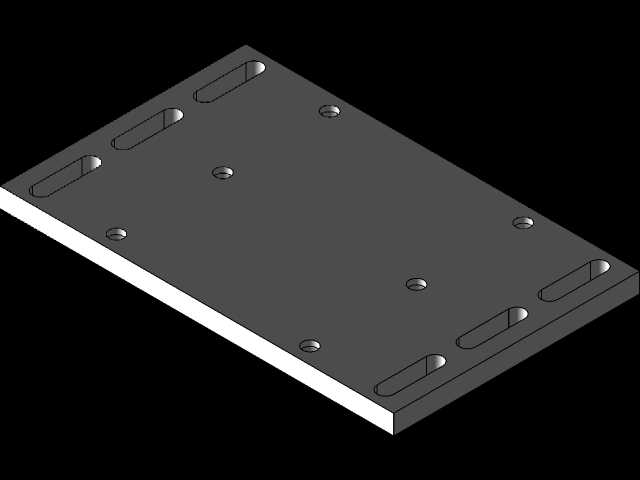

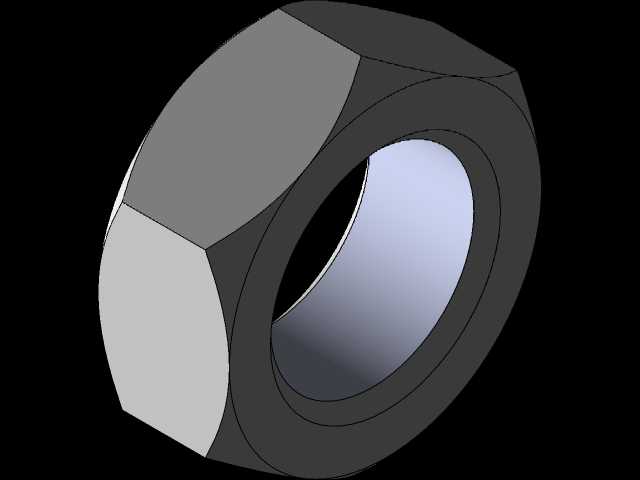

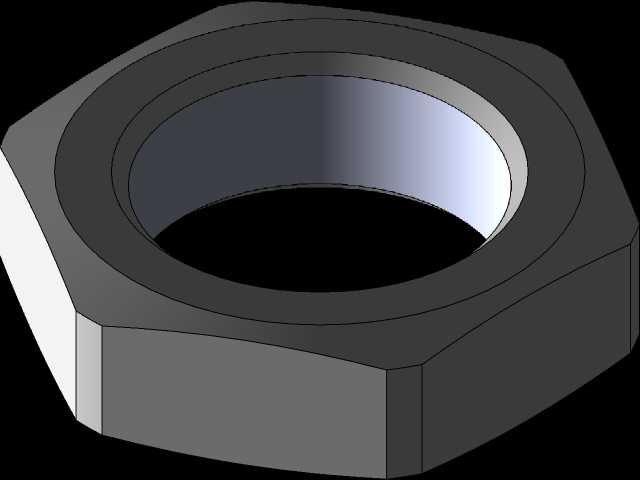

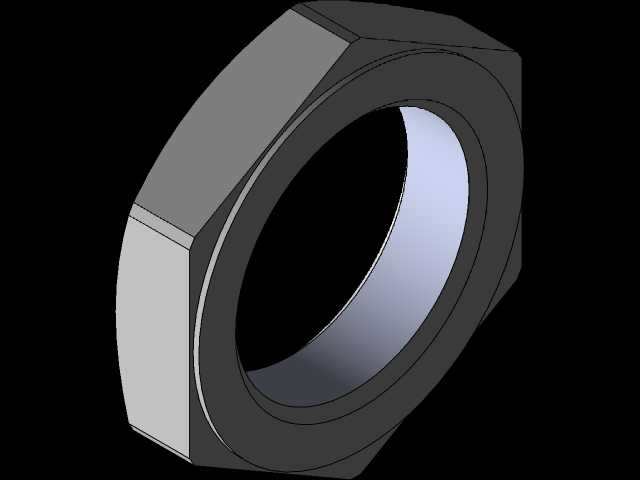

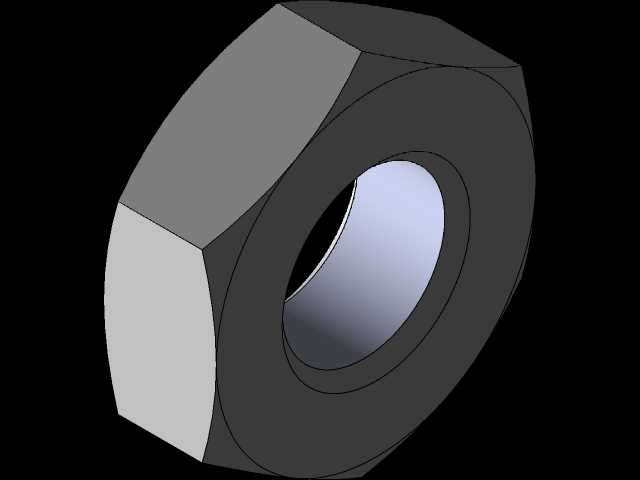

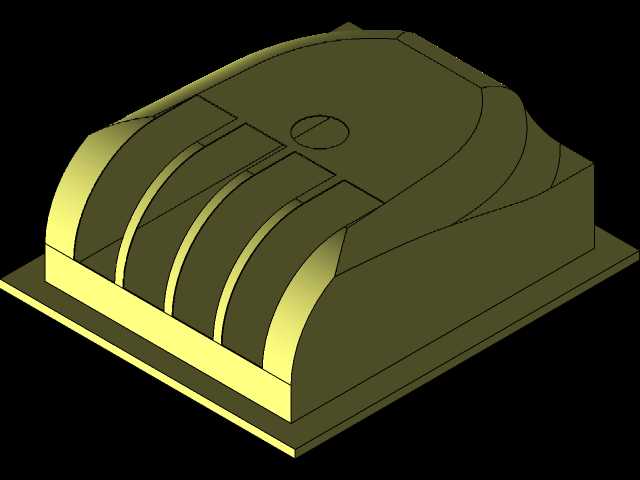

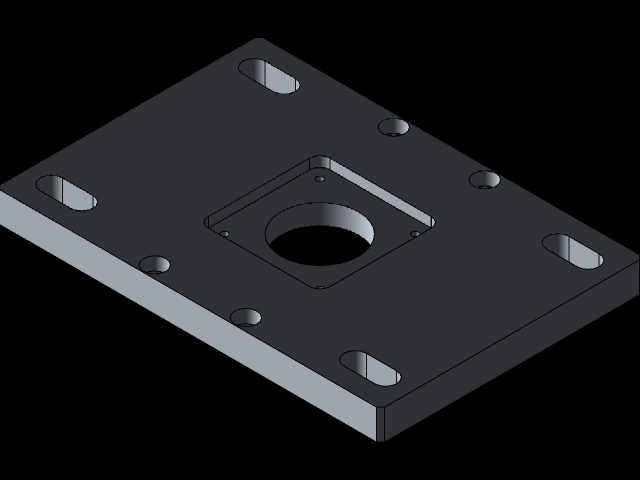

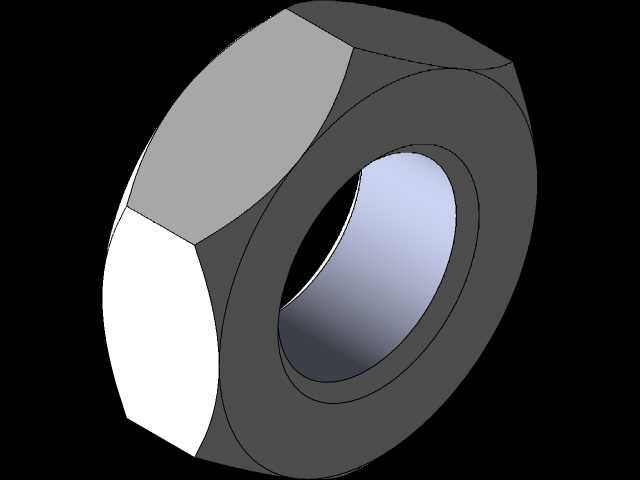

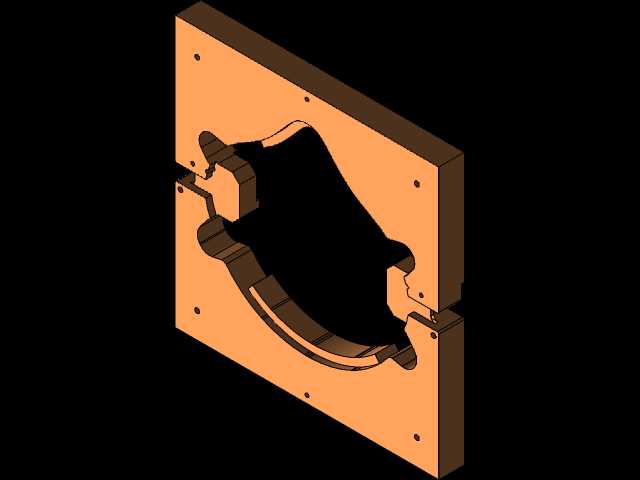

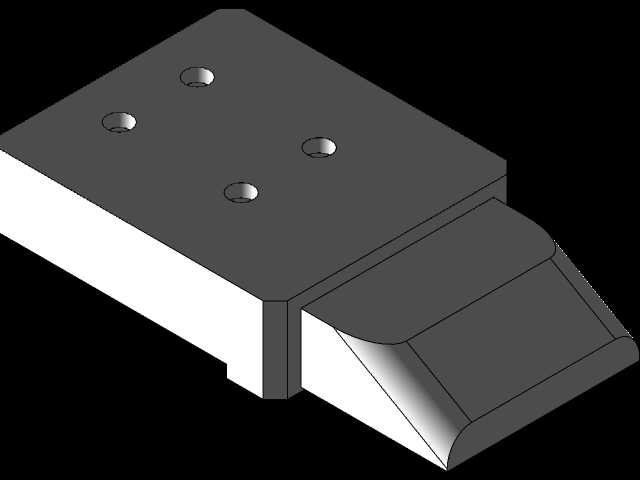

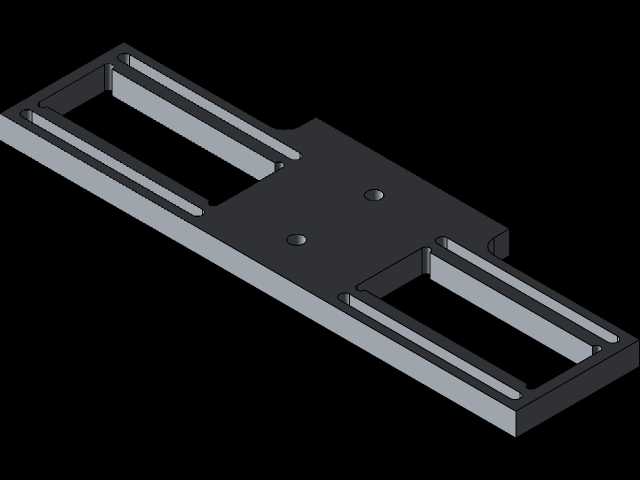

　　载具部分采用快换式设计，根据不同型号杯盖的背部轮廓定制定位凹槽，凹槽边缘设置0.5mm的导入倒角，方便人工快速放置待加工工件，载具通过销钉定位固定在送料滑板上，换型时仅需松开两个锁紧螺丝即可完成载具更换，单批次换型时间可控制在10分钟以内，适配多规格小批量的柔性生产需求。压合工位下方设置浮动支撑结构，避免压合过程中载具受力变形影响压合深度一致性，压合深度通过气缸行程限位螺母进行调节，可控制压合深度公差在±0.05mm区间内。

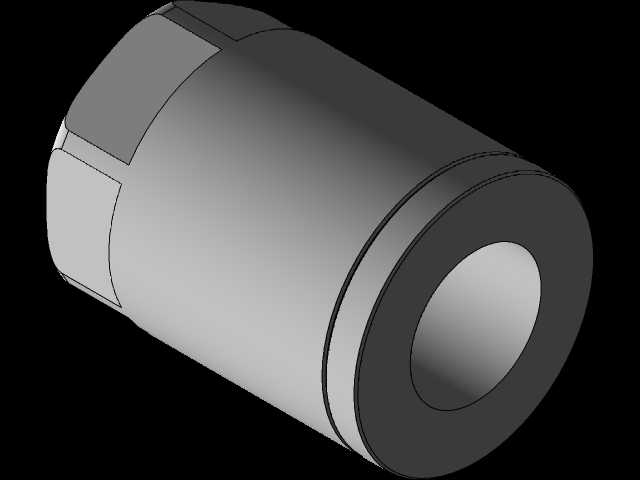

　　气路部分全部采用内嵌式布管设计，气管沿机架铝型材的槽道排布，避免外露气管被工件剐蹭导致的气路故障，气源入口设置在机架侧面下部，预留G1/4标准快插接口，可直接对接车间现有压缩空气管路，不需要额外配置增压设备，设备整体耗气量在120L/min以内，常规车间气源即可满足使用需求。电控部分采用分布式布线，所有传感器线缆通过拖链随送料单元移动，避免线缆弯折疲劳断裂，操作按钮设置在机架前侧的斜面上，包含启动、急停、复位三个基础操作按钮，不需要复杂的参数设置，一线作业人员经过10分钟培训即可独立操作。

　　从实际使用场景来看，这套设备可将单工位的作业人员从2人缩减至1人，作业人员仅需完成上下料操作，压合与送料动作全部由设备自动完成，单工位作业节拍可控制在6秒/件，相比人工作业效率提升60%以上，同时避免人工压合力度不一致导致的产品不良问题，压合工序的良品率可稳定在98%以上。设备整体没有复杂的精密传动部件，日常维护仅需定期给直线导轨添加润滑脂、检查气源滤芯是否堵塞即可，维护难度低，适合中小型加工车间的使用需求。在结构设计过程中，所有标准件全部选用市面通用型号，没有定制特殊规格的零部件，后期备件采购成本低，更换方便，不需要联系原厂采购专属配件。机架焊接后全部经过时效处理，避免长期使用过程中机架变形导致的工位偏移，台面采用20mm厚的电木板铺设，绝缘性好且表面耐磨，长期使用不会出现表面刮花掉屑的问题，避免碎屑掉入工件内部影响产品质量。
