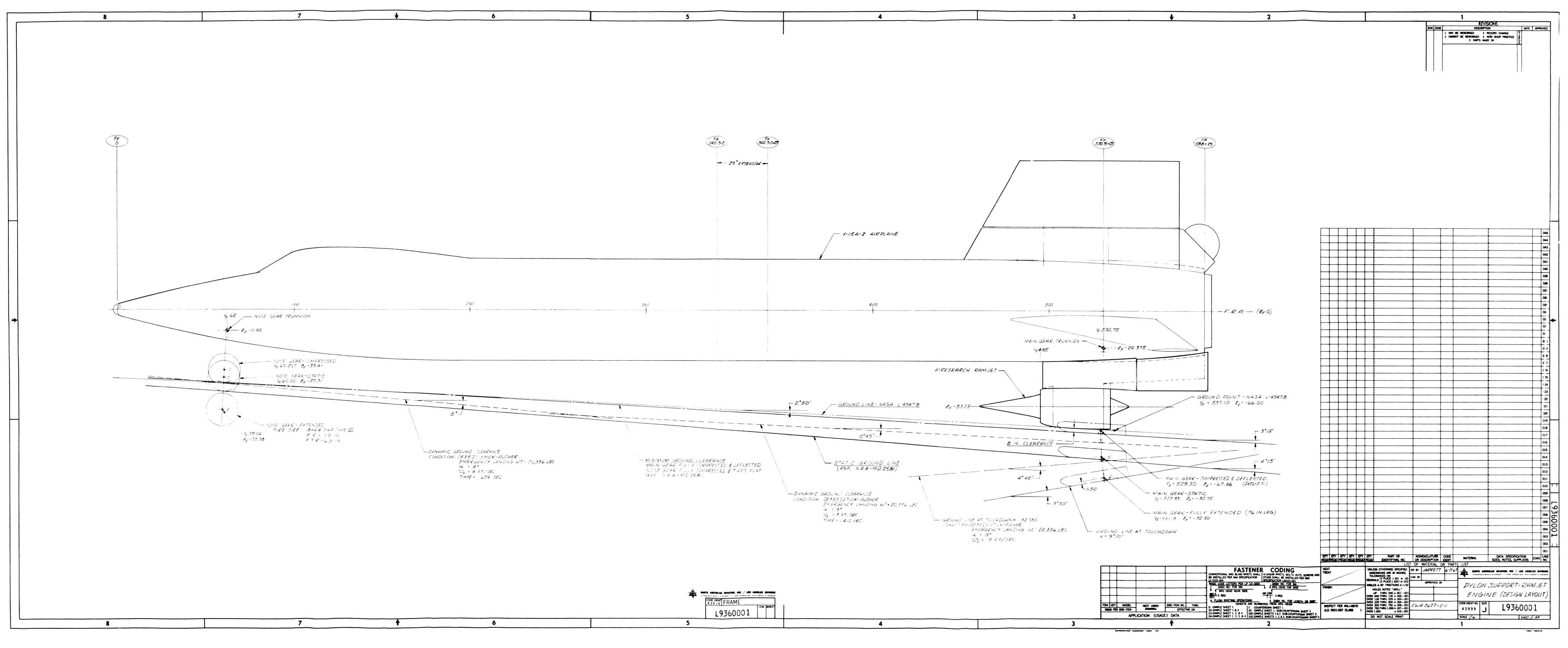

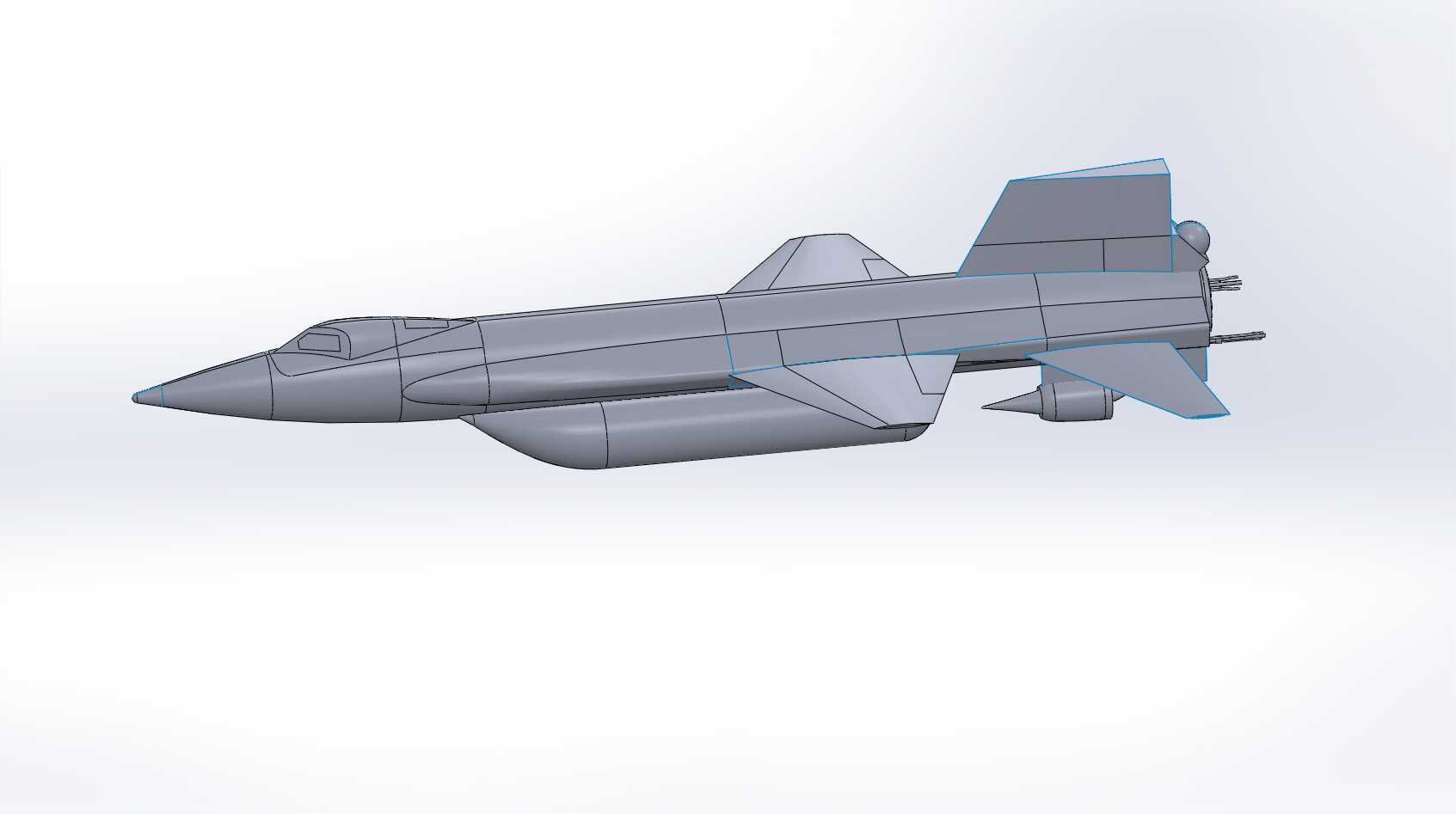

高超声速验证飞行器X-15A-2结构设计

　　该高超声速验证飞行器的结构设计围绕超燃冲压发动机的高空高速试验需求展开，核心定位是为高马赫数飞行工况下的动力系统验证提供可靠载具平台。从实际应用场景来看，这类验证飞行器主要承担大气层边缘高超声速飞行的技术探索任务，需要在载机投放后依靠自身动力爬升至临近空间，完成预设的动力系统测试、气动特性采集等科目后无动力滑翔返回着陆场，整个飞行剖面跨越亚音速、跨音速、超音速乃至高超声速多个速域，对结构强度、气动热防护、动力匹配都有极高要求。

　　在功能特性设计上，该机型在基础验证平台的基础上做了针对性改进，机身沿轴向延长了对应长度，一方面是为了容纳更多的测试传感器与数据采集设备，另一方面也为了调整整机的重心配平，适配机身腹部挂载的超燃冲压发动机试验舱。机身两侧增设的外挂副油箱，能够在载机投放后的初始爬升阶段额外提供燃料储备，延长动力飞行的持续时间，让试验发动机能够获得足够长的高马赫数工作窗口，满足马赫数8级别的飞行试验需求。需要注意的是，外挂油箱的设计并非简单挂载，其外形经过了严格的气动修型，与机身曲面顺滑过渡，避免在高速飞行时产生额外的激波阻力，同时油箱与机身的连接结构经过强化，能够承受大速域下的气动载荷与振动冲击，在燃料耗尽后可按预设程序分离，减少后续飞行阶段的死重与阻力。

　　气动布局设计上，该机型采用了经典的高超声速飞行器楔形机头设计，尖锐的机头锥能够在高马赫数飞行时有效劈开前方气流，将正激波转化为斜激波，大幅降低波阻，同时机头锥的外形经过精确计算，能够为机身前部的测控传感器提供稳定的流场环境。机翼采用小展弦比大后掠设计，兼顾高速飞行时的升阻比与低速滑翔阶段的操纵效率，尾翼布局采用全动式垂尾与平尾组合，能够在稀薄大气环境下提供足够的操纵力矩，保证高马赫数飞行时的姿态控制精度。机身尾部集成了火箭发动机喷口与试验发动机的安装接口，腹部的发动机挂架采用快拆设计，可根据不同的试验科目更换不同规格的超燃冲压发动机试验件，挂架内部预留了燃料管路、数据传输线缆与测控线路的通道，能够将试验发动机的工作参数实时回传至机载数据记录系统，同时也能根据试验需求向试验发动机输送燃料与控制指令。

　　从安装边界与尺寸适配角度来看，该机型的整体尺寸需要适配载机的挂装要求，机身最大直径、翼展、全长都严格控制在载机的挂载能力范围内，机身表面的热防护层采用分块设计，不同区域根据飞行时的热流密度匹配不同厚度的耐高温材料，机头前缘、机翼前缘、尾翼前缘等热流集中区域的热防护层厚度更大，能够承受高马赫数飞行时上千摄氏度的气动加热。起落架采用可收放式前三点设计，收放机构完全收纳于机身内部，避免凸起结构产生额外阻力，起落架的承载能力经过校核，能够满足大重量起飞与着陆阶段的冲击载荷要求。机身内部的设备舱采用模块化设计，将飞控系统、数据采集系统、电源系统、遥测系统分舱布置，各舱段之间设置隔热层与减震结构，避免动力系统的振动与外部热环境影响机载设备的正常工作，同时模块化的舱段设计也方便地面测试时的设备检修与更换，提升试验准备阶段的工作效率。

　　在结构强度设计上，整机的受力框架采用一体化加工的主承力结构，机翼与机身的连接采用多交点榫接结构，能够将机翼承受的气动载荷均匀传递到机身主承力框上，避免出现应力集中。外挂油箱与机身的连接点设置了过载保护结构，当飞行过程中出现异常载荷时能够保证连接结构的可靠性，避免油箱意外脱落影响飞行安全。燃油系统的管路采用耐高温密封设计，能够在高速飞行的热环境下保证燃料输送的可靠性，同时燃油系统设置了重心调节机构，能够在燃油消耗、油箱分离的过程中自动调整燃油分布，保证整机的重心始终处于允许的范围内，避免出现姿态失控的风险。
