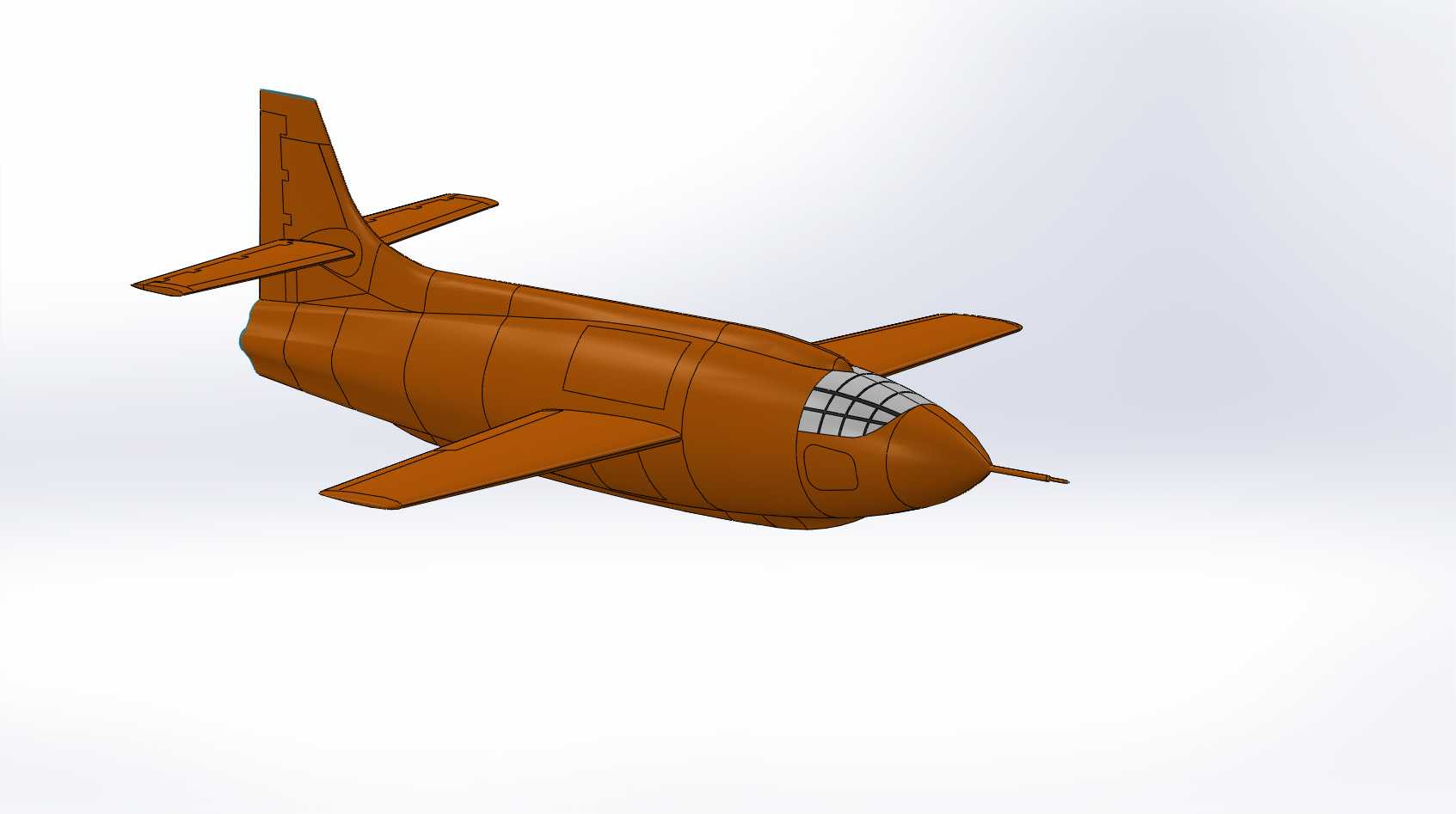

这款火箭动力试验飞行器的三维结构还原,核心围绕早期超音速飞行验证的实际工程需求搭建,整体气动布局完全服务于跨音速、超音速阶段的飞行稳定性控制,没有多余的装饰性结构。从实际应用场景来看,这类试验飞行器的核心用途是突破当时航空领域的音障认知边界,为后续超音速军用、民用飞行器的气动设计、结构强度设计积累实测数据,所有结构设计都围绕高速飞行下的载荷承受、操控响应、动力系统适配展开。
从外形尺寸与安装边界来看,机身采用纺锤形修形设计,整体截面为接近圆形的过渡曲面,最大直径集中在机身中部,也就是火箭动力系统、燃料储箱、测试仪器舱的安装段,这个区域的结构壁厚做了针对性加强,能够承受火箭发动机工作时的振动载荷,以及跨音速阶段激波扫过机身带来的局部压力突变。机头位置预留了空速管安装接口,座舱风挡采用多块平面玻璃拼接的格构式设计,这种设计在早期高速飞行器上应用广泛,相比曲面风挡,平面钢化玻璃的结构强度更高,能够承受高速飞行时的气流冲击,同时避免曲面光学畸变对试飞员观测外部环境、读取仪表数据的干扰,风挡框架与机身蒙皮采用齐平安装设计,尽可能减少接缝处的气流扰动。
机翼采用常规平直翼布局,翼型选择了相对厚度较小的高速翼型,机翼安装位置位于机身中下部,翼根与机身的连接段做了圆滑过渡整流,既能够降低翼身干扰阻力,也能优化机翼与机身连接区域的应力传递路径,避免高速飞行时连接区域出现应力集中。尾翼采用常规的垂尾加平尾布局,垂尾高度足够保证超音速阶段的航向稳定性,平尾安装位置避开了机翼下洗气流的核心影响区域,保证跨音速阶段操纵面的舵效不会出现大幅衰减,所有操纵面的铰链轴线都做了气动补偿设计,降低试飞员的操纵力,避免高速飞行时操纵力过大导致操控响应滞后。
从设计思路来看,整个机体结构完全围绕火箭动力的短时间大推力工作特性设计,机身内部的空间分配优先保障火箭发动机、燃料储箱、测试传感器的安装,没有预留冗余的载人生活空间,座舱仅能容纳1名试飞员,座舱周边的结构采用加强框设计,能够在出现飞行故障时为试飞员提供基础的结构防护,同时预留了弹射座椅的安装空间与弹射通道。机身表面的蒙皮分块完全贴合内部隔框、长桁的布置位置,蒙皮接缝采用阶差极小的对接设计,尽可能降低表面摩擦阻力,每一块蒙皮的曲面曲率都经过气动修形,避免局部曲面曲率突变导致气流提前分离,影响跨音速阶段的飞行稳定性。
起落架采用可收放式设计,收放机构完全收纳在机身内部,收放后的舱门与机身表面完全齐平,不会带来额外的阻力增量,起落架的承载能力完全匹配飞行器的起飞重量与着陆冲击载荷,因为这类试验飞行器的飞行时间较短,起落架不需要长时间承受巡航阶段的振动载荷,所以结构设计上做了针对性的轻量化处理,在满足强度要求的前提下尽可能降低结构重量,把更多的重量配额留给燃料与测试设备。机尾的火箭发动机安装接口采用法兰式连接结构,能够快速完成发动机的拆装与调试,发动机喷口轴线与机身轴线完全重合,避免推力偏心带来的额外配平阻力,喷口周边的机身结构采用耐高温材料适配设计,能够承受火箭发动机工作时的高温燃气冲刷,避免高温导致结构强度下降。
在实际工程应用中,这类试验飞行器的三维结构可以作为航空专业教学的演示模型,帮助学习者理解早期超音速飞行器的气动布局逻辑、结构传力路径,也可以作为航空科普展项的数字原型,用于实体展陈模型的加工制作,还能为超音速飞行器气动发展史的相关研究提供直观的结构参考。整个模型的曲面构建完全遵循实际飞行器的工程逻辑,没有为了视觉效果随意修改结构比例,机翼、尾翼的安装角、上反角都符合原始机型的设计参数,机身各段的截面变化完全匹配内部设备的安装需求,每一处结构细节都对应实际的工程功能,不存在脱离实际工程需求的装饰性设计。
- 全部评论(0)
- 模板大小: 4.46 MB
- 售价:5金币
- 下载次数: 11
- 系统要求: STEP / IGES,Rendering
- 软件分类: 飞机
