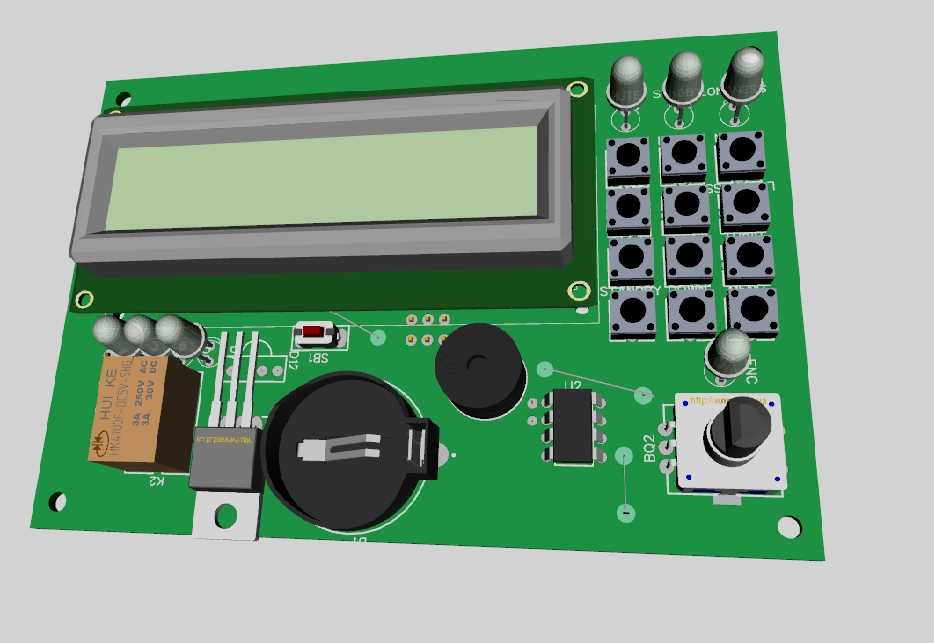

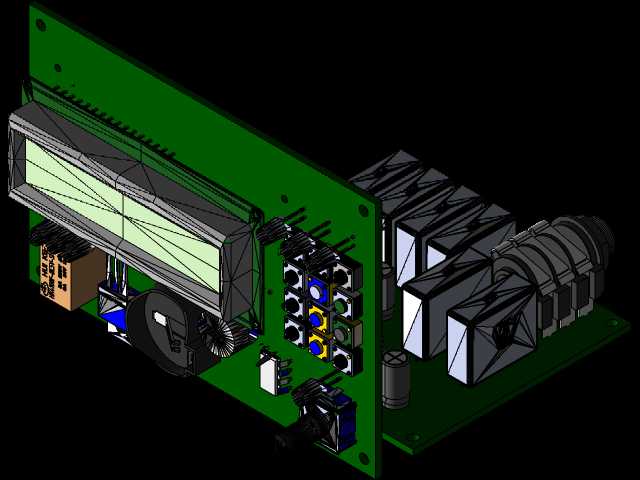

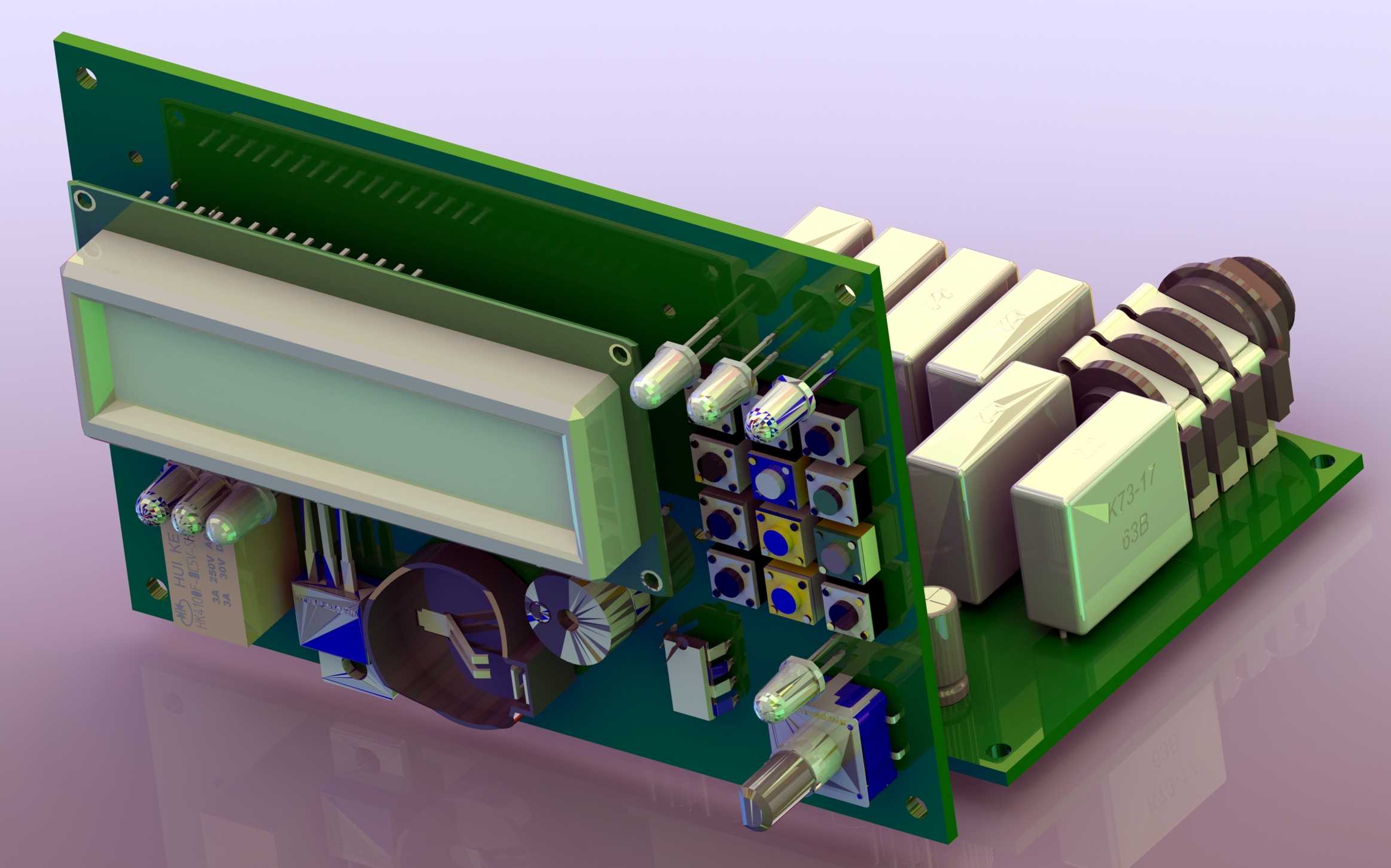

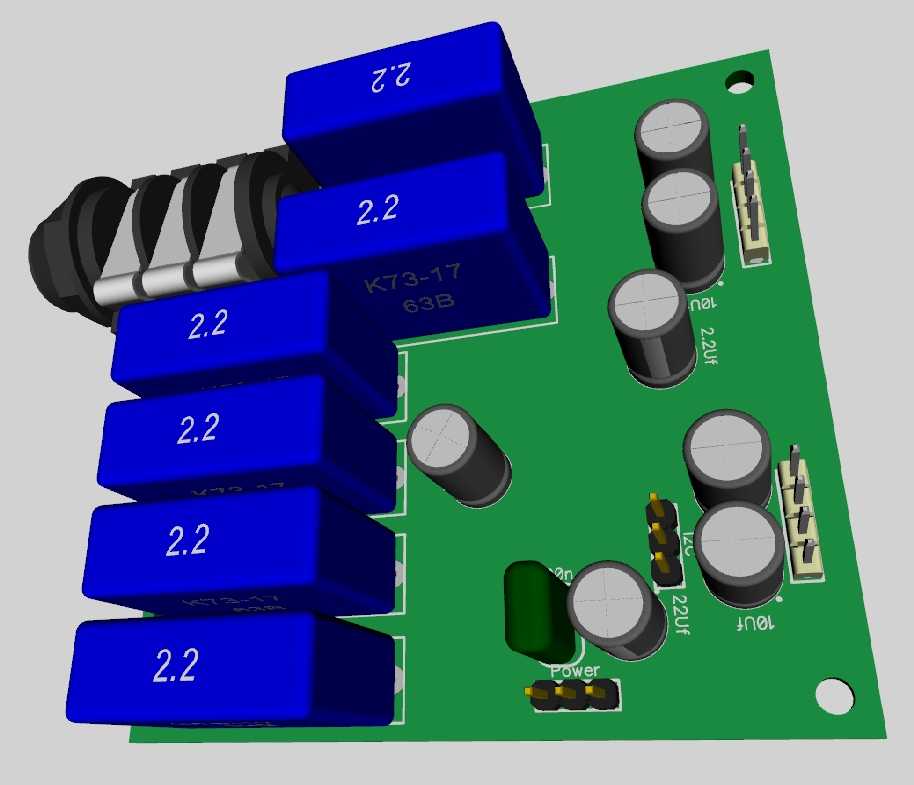

这套音频处理硬件的三维建模,完全围绕车载后装音频改装、小型桌面功放系统的实际装机需求展开,没有做多余的装饰性结构,所有板载元件的布局都优先考虑装机后的走线便利性与抗干扰性能。从实际应用场景来看,这类前置放大板常被用在车载影音升级、小型桌面有源音箱、DIY家庭背景音乐系统中,核心作用是对接前端的音频输入信号,完成信号的增益调整、声道平衡调节、高低音音效处理后,输出给后级功率放大电路,解决原车主机或者普通音频输出设备信号强度不足、音效调节维度少的问题。

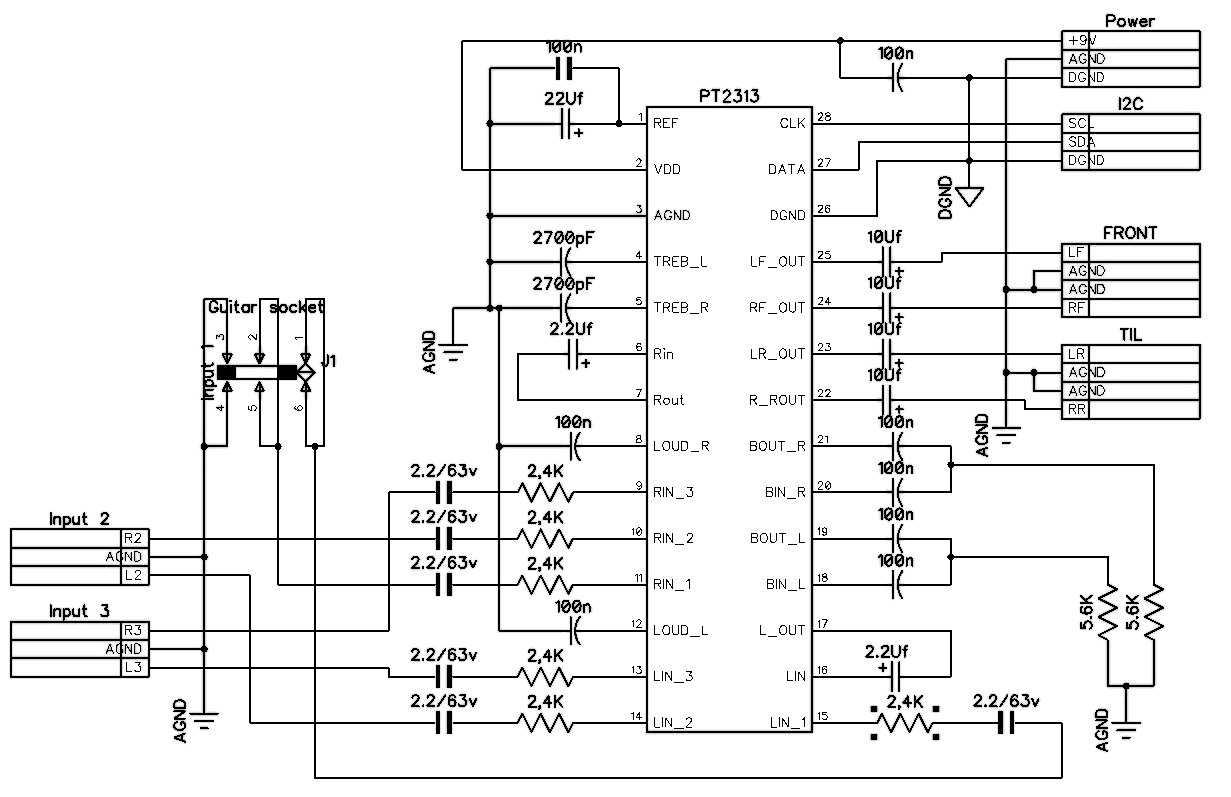

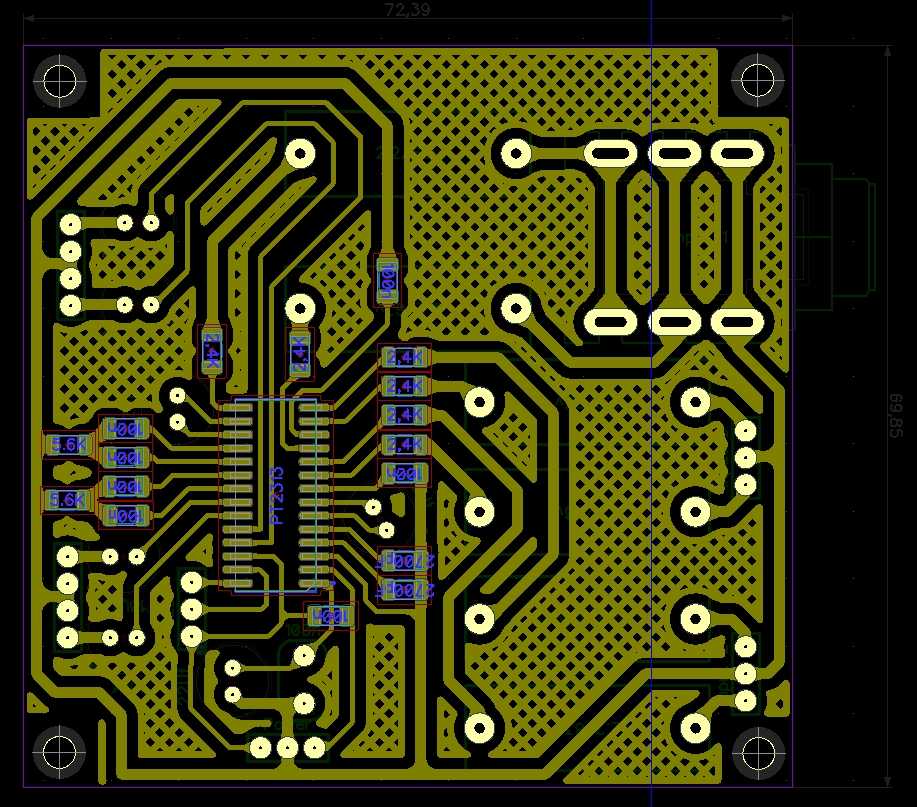

设计思路上,主控单元选用Atmega16做核心控制,主要负责接收按键输入的调节指令、驱动段码液晶屏显示当前的音效参数、通过I2C总线向PT2313音频处理芯片发送控制指令,整套控制逻辑没有采用冗余的外围电路,按键全部布置在电路板靠近操作侧的边缘位置,每个按键的操作行程都预留了足够的空间,避免装机后按键卡滞。PT2313作为专用的音频处理芯片,本身集成了多路输入切换、音量调节、高低音提升、声道平衡控制功能,在电路板布局时特意将PT2313芯片布置在音频输入输出接口的相邻位置,缩短音频信号的走线长度,减少信号传输过程中的干扰引入,同时芯片周边的耦合电容全部采用就近布置的原则,保证电源滤波的效果,避免出现底噪过大的问题。

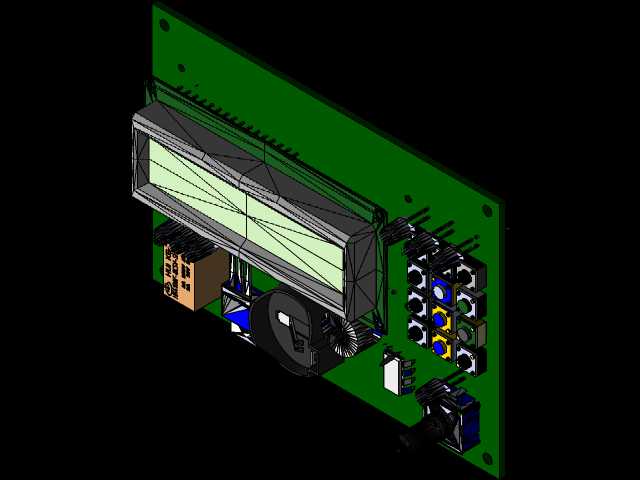

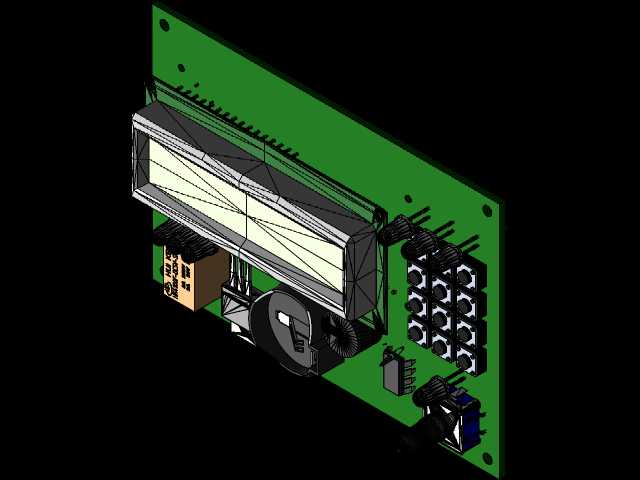

板载的1602段码液晶屏采用卧式安装结构,屏幕的安装高度与电路板边缘的操作按键高度差控制在8mm范围内,装机后可以直接透过设备面板的开窗看到完整的显示内容,不需要额外增加屏幕的转接支架。电源部分的整流、滤波元件全部布置在电路板的一侧,与小信号处理区域做了物理上的区域分隔,大容量电解电容的安装位置预留了足够的焊接空间,电容引脚的焊盘做了加大处理,承受大电流工作时的焊盘拉力,避免长期车载震动环境下出现焊盘脱落的问题。电位器的安装轴长度预留了12mm的伸出量,可以适配厚度3-10mm的设备面板,不需要额外裁剪轴长,安装时只需要在面板上开对应直径的固定孔,用配套的螺母锁紧即可完成固定。

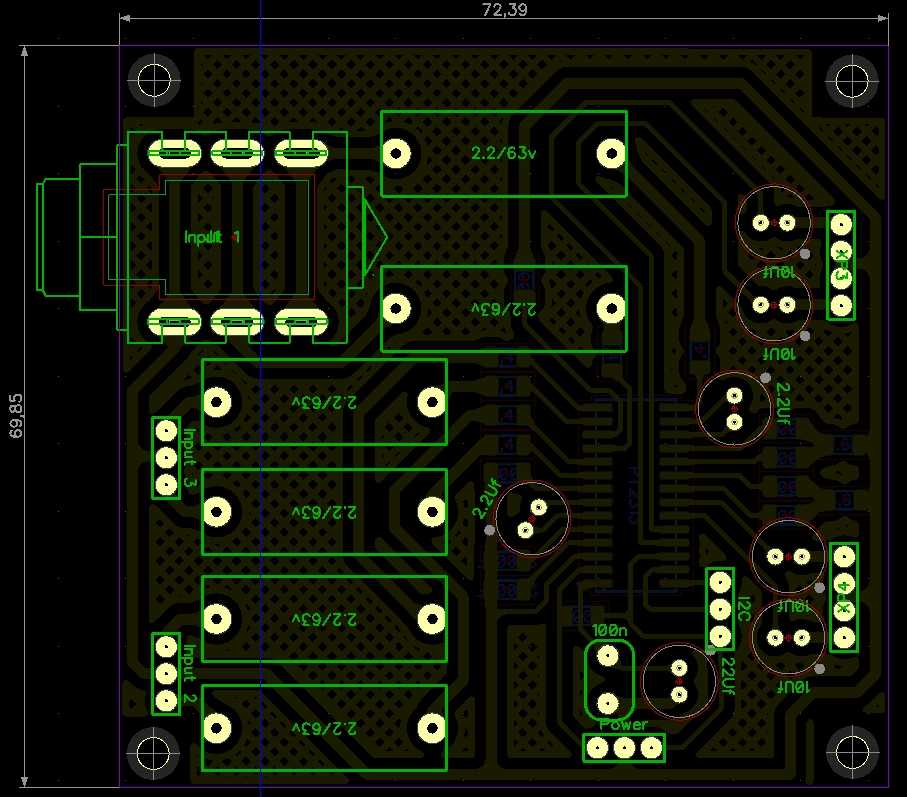

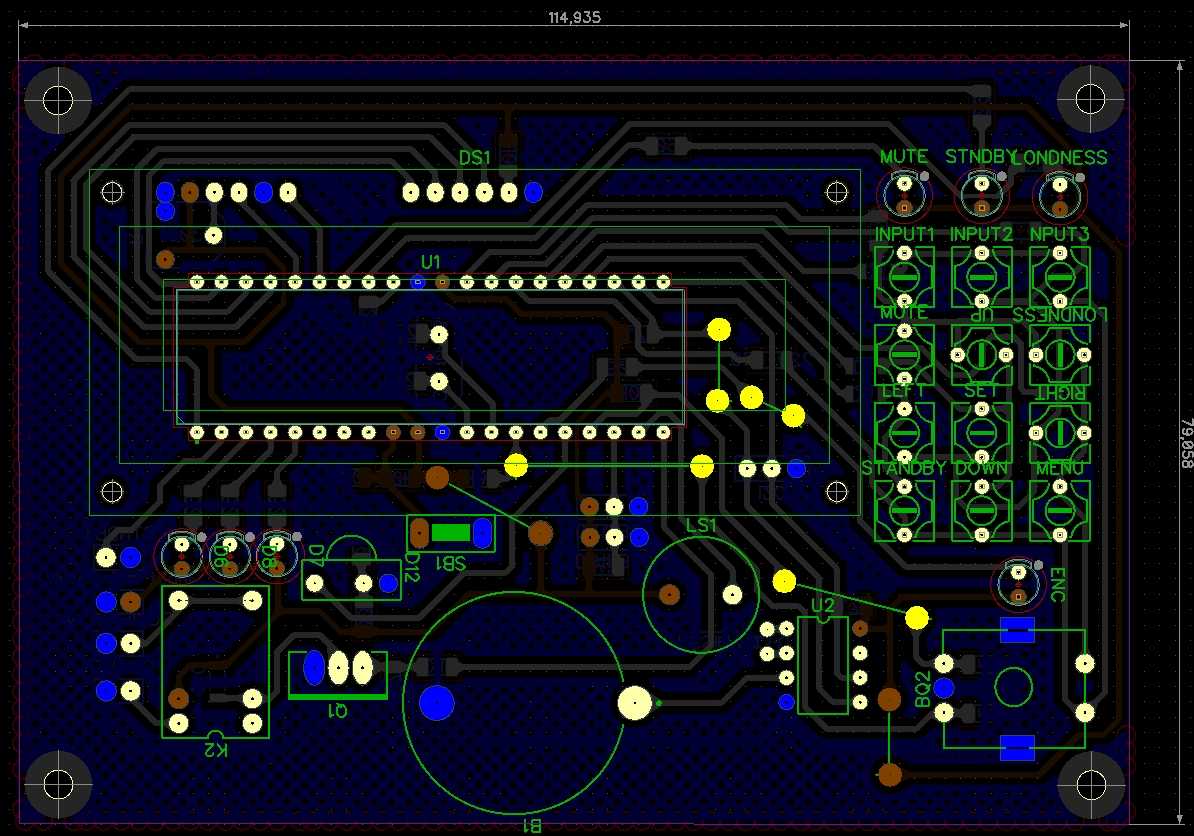

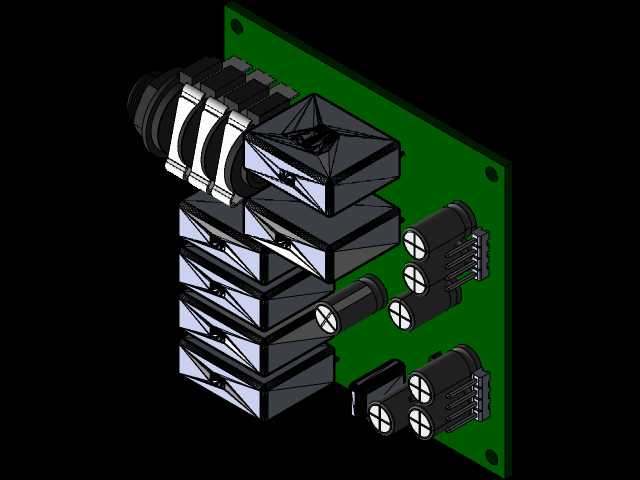

外形尺寸上,整块电路板的长宽控制在120mm*80mm范围内,安装孔位采用四角对称布置,孔径为3.2mm,可以直接用M3的铜柱固定在标准的工控塑料外壳或者金属功放壳体内,安装孔的中心距距离电路板边缘均为5mm,不会和板载的元件产生干涉。电路板的边缘做了1mm的圆角处理,避免装机时划伤导线或者操作人员的手部。信号输入接口采用标准的3.5mm音频座与接线端子并存的设计,既可以对接普通的消费级音频输出设备,也可以直接硬接线连接车载主机的音频输出端,输出接口同样采用接线端子设计,方便直接对接后级功放板的输入引脚,不需要额外做转接线。

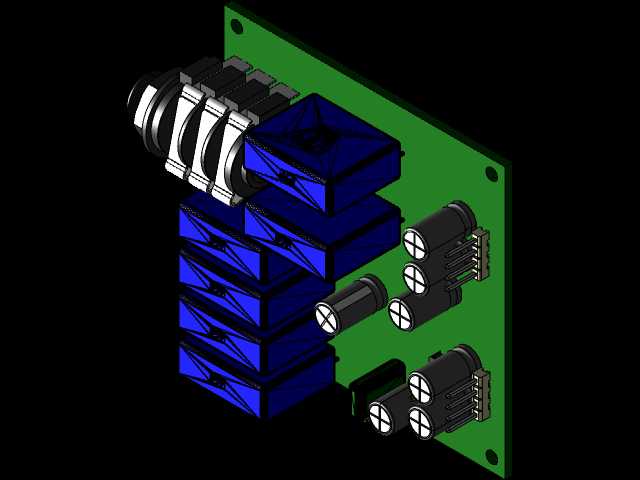

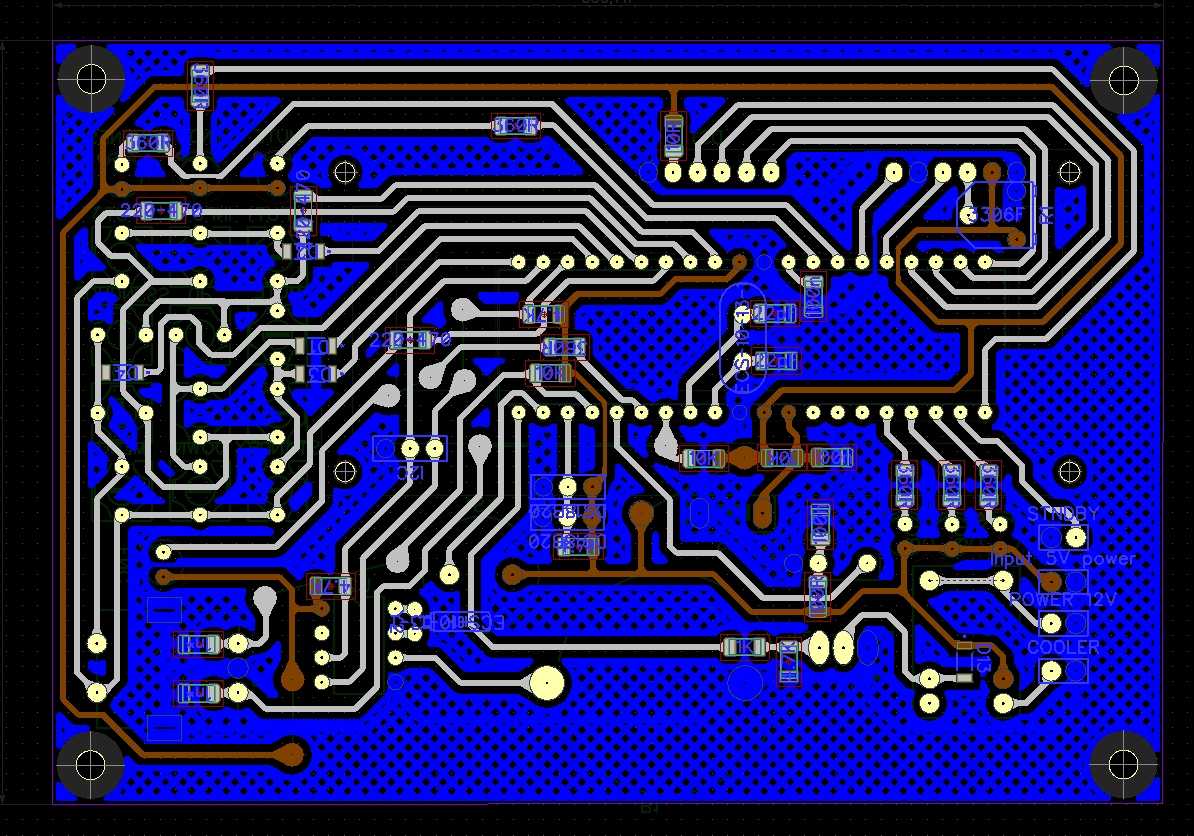

从结构可靠性角度考虑,板载的所有接插件都选用了带锁扣的型号,在车载震动或者移动设备使用场景下,不会出现插头脱落的问题,大功率电阻与发热较大的稳压芯片位置,都预留了足够的散热空间,没有紧贴周边的电解电容或者塑料接插件,避免长期高温工作加速元件老化。电路板的走线宽度按照信号类型做了区分,电源走线宽度达到2mm,满足最大2A的电流通过需求,小信号走线宽度控制在0.8mm,既保证了走线的机械强度,也避免了走线过宽带来的信号串扰问题。实际建模过程中,所有元件的高度都按照实物1:1还原,最高的元件为卧式安装的电解电容,高度不超过25mm,适配绝大多数深度30mm以上的标准设备外壳,不需要额外做元件高度的裁剪。
