单击式按键通断电控制PCB电路板结构

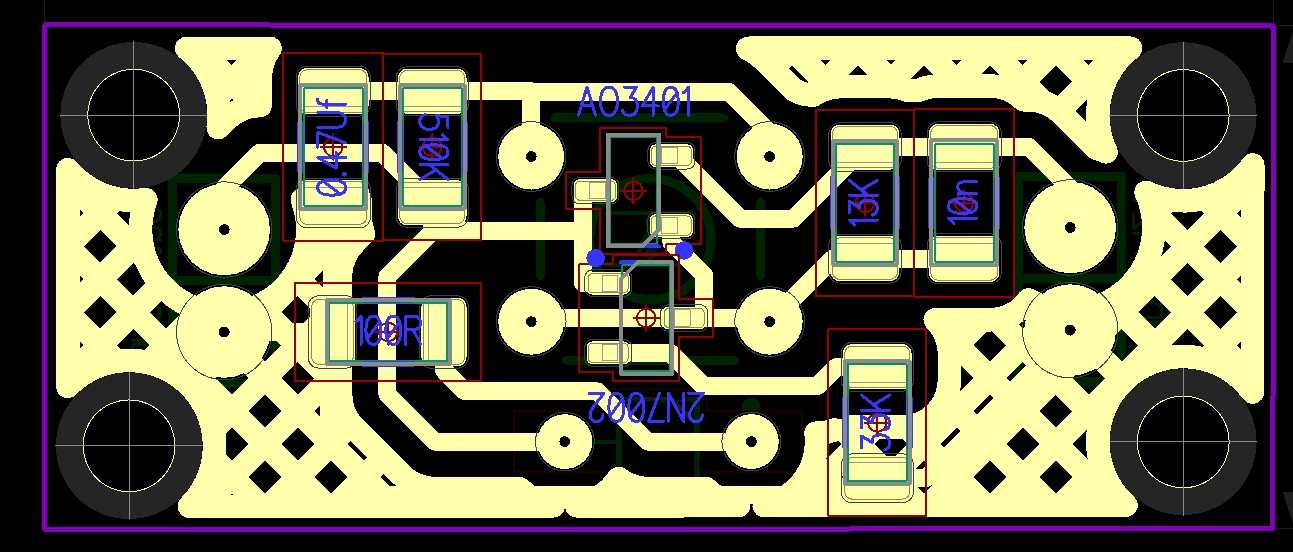

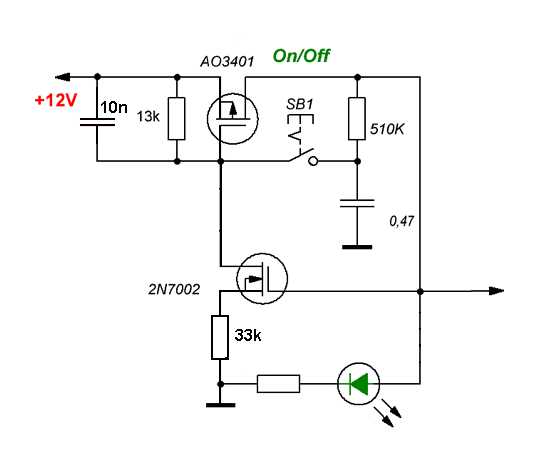

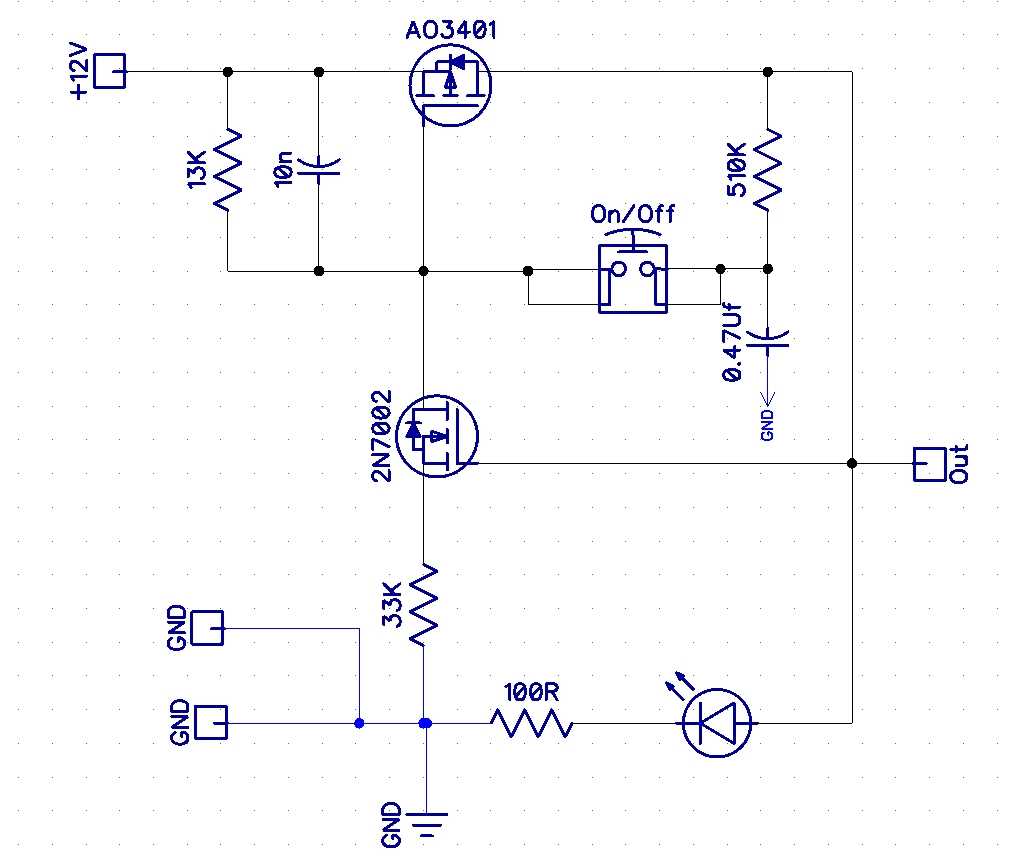

　　这款按键触发式通断电控制板，主要面向小型手持通讯终端、便携检测设备的电源通断控制场景设计，在实际设备装配中，承担用户单次按键触发实现设备上电启动、再次按键触发断电关机的核心控制功能，替代传统船型开关、拨动开关的外露式结构，适配便携设备外壳密封、轻薄化的装配需求。从电路布局来看，板载采用贴片式MOS管作为核心开关器件，搭配贴片电阻、电容构成触发延时与状态保持回路，避免按键抖动带来的误触发问题，实际测试中按键触发响应延迟控制在10ms以内，不会出现用户按键后设备无响应或者反复通断的异常情况。PCB板采用FR-4环氧玻纤基材，板厚设计为1.6mm，是消费类电子、通讯终端通用的板厚规格，可直接适配常规SMT贴片产线的加工工艺，

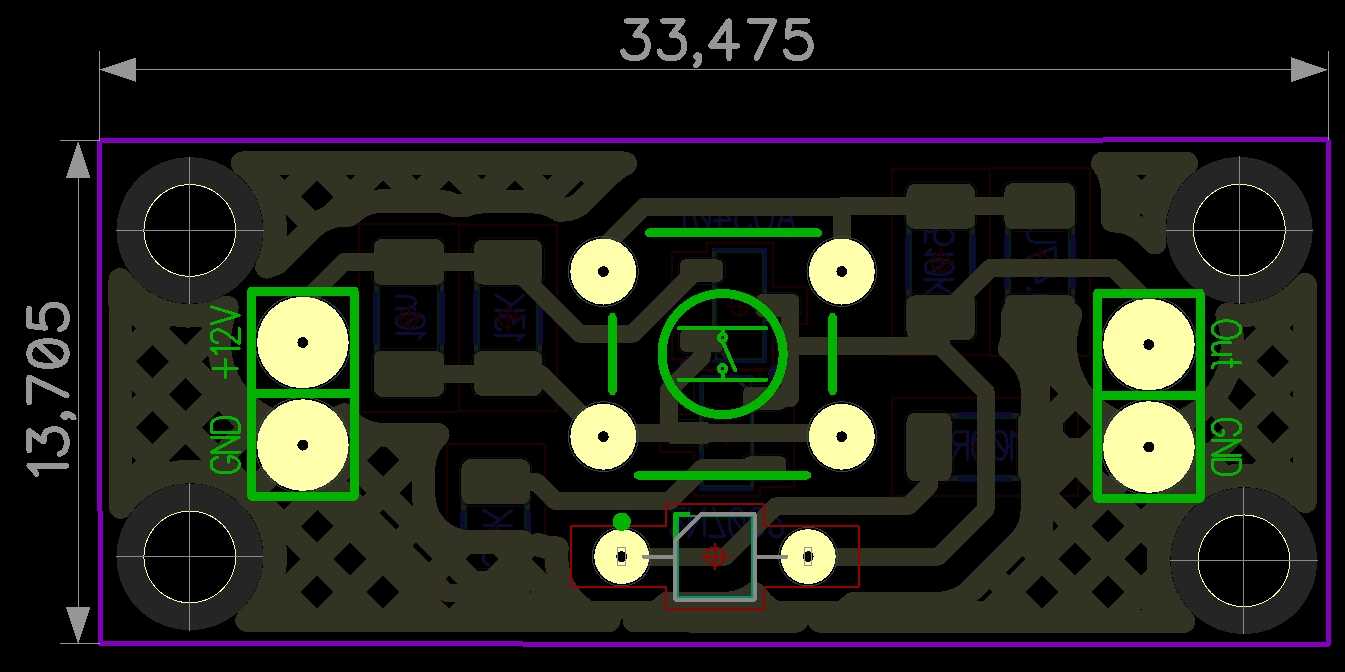

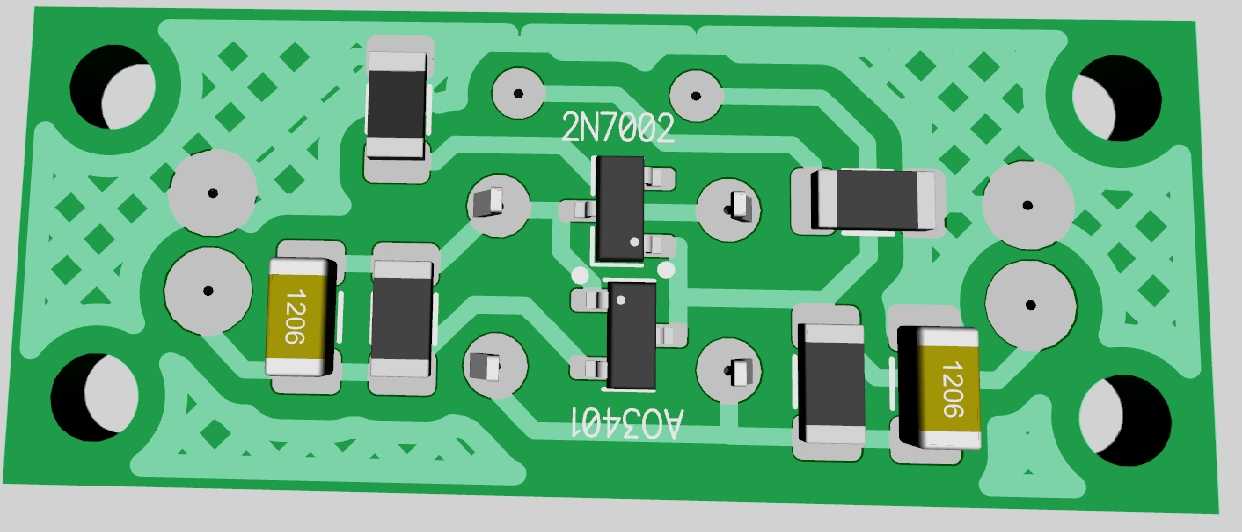

　　无需额外调整产线导轨、钢网参数。板体四角设计有直径3.2mm的安装固定孔，孔位边缘做了露铜接地处理，装配时可通过M3铜柱直接固定在设备内部的塑胶支撑柱上，固定孔中心距按照便携通讯设备的通用内部安装间距设计，横向孔距为32mm，纵向孔距为18mm，可兼容多数同尺寸便携设备的内部安装位，无需额外修改设备外壳的固定柱位置。板上元件全部采用0805及以下规格的贴片封装，MOS管采用SOT-23封装，整体元件最高高度不超过2.5mm，装配后板体整体占用的垂直空间极小，不会和设备内部的电池、通讯模组等其他部件产生空间干涉。布线层面，电源主回路走线宽度设计为1.5mm，可承载最大2A的持续工作电流，满足便携通讯设备峰值工作电流的通流需求，

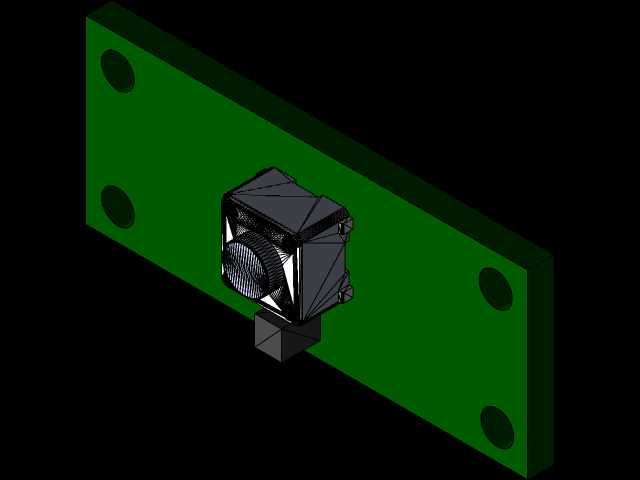

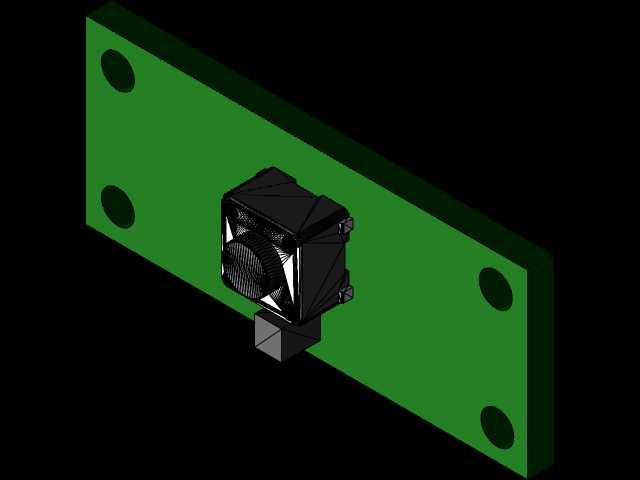

　　信号触发回路走线宽度为0.8mm，走线拐角全部采用45度斜角处理，避免直角走线带来的信号反射问题，同时板上做了完整的地铜铺覆处理，铺铜与走线间距保持0.3mm的安全间距，既可以提升板体的抗干扰能力，也能增强板体的结构强度，减少回流焊过程中板体翘曲的概率。按键触发回路的输入端预留了标准的贴片按键焊盘，可直接适配662.5mm规格的轻触按键，按键位置对应板体边缘的触发区域，装配时按键顶端可正对设备外壳的按键帽位置，按键行程与外壳按键帽的按压行程匹配，用户按压时的手感反馈清晰，不会出现按键卡滞、按触不到位的问题。电源输入与输出端采用焊盘式接线设计，可直接焊接导线连接设备电池与后端功能模组，也可根据需求替换为卧式贴片接线端子，

　　适配不同设备的接线装配需求。在实际应用中，这款控制板可直接嵌入对讲机、手持数据采集终端、便携通讯测试设备等产品内部，无需额外搭建外围触发电路，仅需接入电源输入与输出回路即可实现单击按键的通断电控制功能，板上预留的元件位可根据实际工作电压需求调整电阻、电容参数，适配3.7V锂电池供电、5V USB供电等不同的供电场景，静态待机电流控制在10uA以下，不会额外消耗设备电池的待机电量，满足便携设备长续航的设计要求。板体边缘做了圆角处理，圆角半径为1mm，避免装配过程中板边锐角划伤设备内部的导线或者其他部件，板上所有元件的丝印标识清晰，包含元件型号、极性标识，SMT贴片加工时可通过丝印快速核对元件位置，减少贴装错误的概率，后期维修时也可通过丝印快速定位故障元件，提升维修效率。
