阿夫罗曼彻斯特双发重型轰炸机三维结构

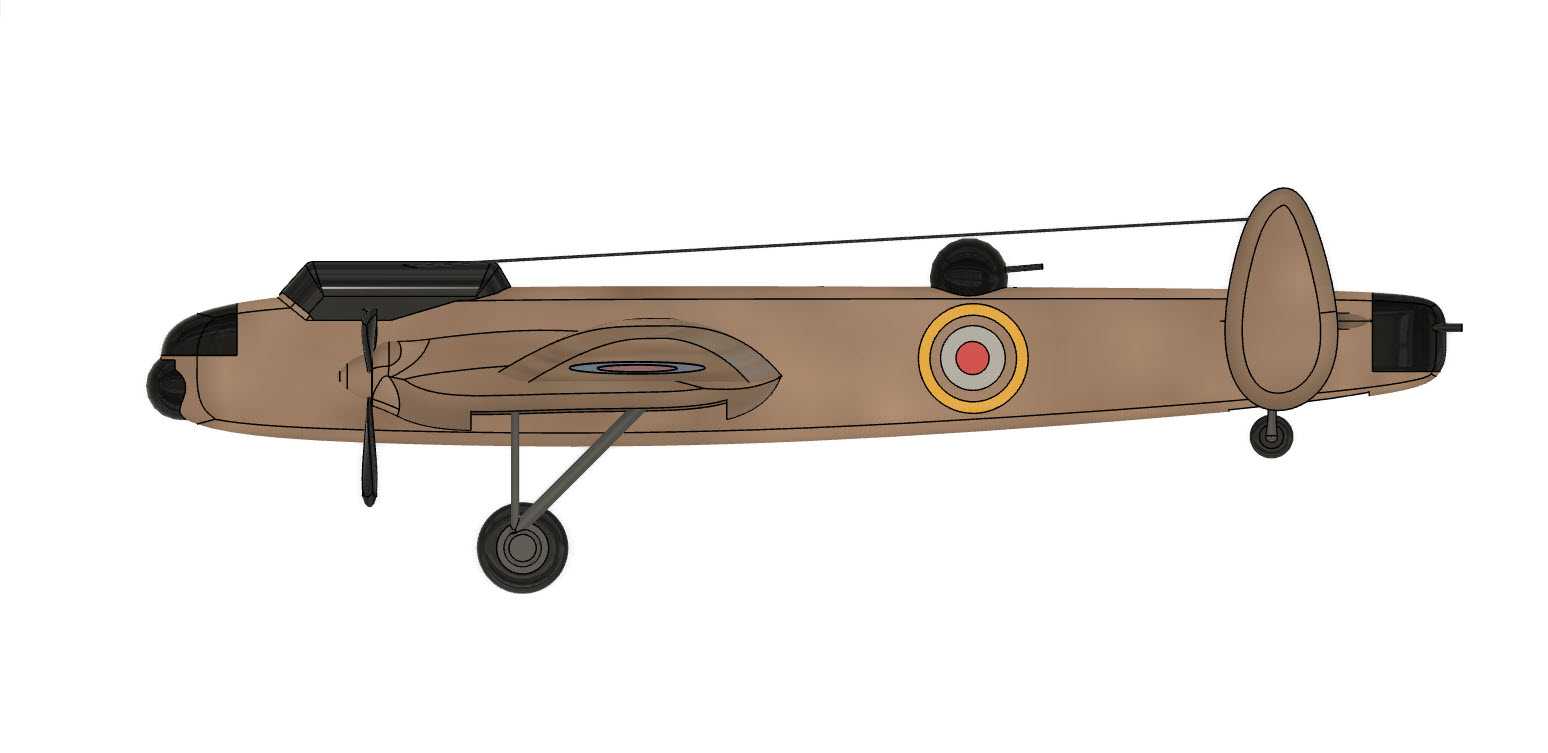

　　这款双发重型轰炸机的三维建模工作，核心围绕作战场景下的结构适配需求展开，首先需要明确其作为中型轰炸机的实际用途——承担纵深区域的对地打击任务，因此在结构设计上优先保障弹舱挂载空间与机身结构强度的平衡。从机身整体布局来看，采用常规平直翼单垂尾布局，机身截面为近似椭圆形的承力蒙皮结构，这种截面设计能够在同等机身截面积下获得更大的内部可用空间，同时降低飞行过程中的气动阻力，适配亚音速飞行阶段的气流特性。

　　动力系统的安装边界是建模过程中需要重点考量的部分，两台发动机分别布置于两侧机翼中段的发动机舱内，发动机舱与机翼主梁采用刚性连接结构，连接点位需要匹配发动机的重量分布与振动特性，避免飞行过程中出现结构共振问题。起落架采用后三点式布局，主起落架收纳于发动机舱下部的舱段内，尾轮安装于机尾下部的承力结构上，起落架的收放机构行程需要严格匹配发动机舱与机尾的内部空间边界，避免收放过程中与周边结构出现干涉，同时主起落架的轮距设计需要满足地面滑行阶段的稳定性要求，避免侧风条件下出现侧翻风险。

　　自卫武器系统的布置直接对应实战中的防御需求，机身背部、尾部均设置了自卫机枪塔，机枪塔的旋转基座需要与机身承力框做一体化设计，保证机枪在旋转射击过程中拥有足够的射界，同时不会破坏机身的气动外形连续性。弹舱布置于机身中部重心位置，这种布局能够保证挂载弹药前后整机的重心偏移量控制在允许范围内，避免投弹前后出现严重的配平问题，弹舱门的开合机构采用连杆驱动结构，开合过程中需要保证舱门与机身下部蒙皮的贴合度，减少开合阶段产生的额外气动阻力。

　　从外形尺寸的适配逻辑来看，整机翼展与机身长度的比例经过多轮气动校核，保证在双发动力输出条件下获得足够的升力系数，机翼的翼型采用相对厚度较大的低速翼型，能够在低空突防阶段获得更好的低速操控特性，同时机翼内部预留了燃油箱的安装空间，燃油箱的布置位置靠近整机重心，燃油消耗过程中对整机配平的影响被降到最低。垂尾与平尾的面积匹配经过航向稳定性校核，保证在单台发动机失效的极端工况下，仍然能够通过舵面偏转维持航向稳定，避免出现不可控的偏航力矩。

　　机身的承力结构采用纵向长桁加横向隔框的组合形式，长桁沿机身轴向布置，承担飞行过程中的弯矩载荷，横向隔框按照等间距布置，为蒙皮提供支撑，同时为机载设备、燃油系统、武器系统提供安装点位。驾驶舱位于机身前部，采用多块风挡玻璃拼接的结构，风挡的倾斜角度经过视野校核，保证飞行员在起降、投弹阶段拥有足够的前向与下向视野，同时风挡框架的结构强度能够承受飞行过程中的气流冲击与鸟类撞击的载荷要求。

　　在建模过程中需要特别注意各系统之间的安装间隙控制，比如发动机的散热风道需要与机翼前缘的进气口做连通设计，风道的走向需要避开机翼内部的燃油管路与操纵索系，同时保证散热气流能够顺畅流经发动机缸体，带走工作过程中产生的热量。操纵系统的钢索与拉杆沿机身侧壁与机翼内部的专用通道布置，通道内预留了足够的维护空间，便于地勤人员在日常保障过程中对操纵机构进行检查与调整。

　　尾翼的操纵面采用铰接结构与安定面连接，操纵面的偏转角度范围经过严格限定，避免偏转过大导致气流分离引发尾翼失速，同时调整片的布置能够帮助飞行员在长时间飞行过程中降低操纵力，减轻飞行疲劳。机身表面的口盖布置遵循维护可达性原则，所有需要日常检查的设备舱、系统节点位置均设置了快卸口盖，口盖与蒙皮的贴合公差控制在极小范围内，避免表面凸起产生额外的寄生阻力。

　　从实际应用场景出发，这款轰炸机的结构设计需要适配前线机场的粗糙跑道条件，因此起落架的减震支柱行程设计得较长，能够吸收粗糙跑道滑行过程中产生的冲击载荷，同时轮胎的胎压适配低压起降条件，避免在松软道面出现陷机问题。机身下部的蒙皮厚度在易受碎石打击的区域做了局部加强，降低起降阶段地面杂物打坏机身结构的风险。
