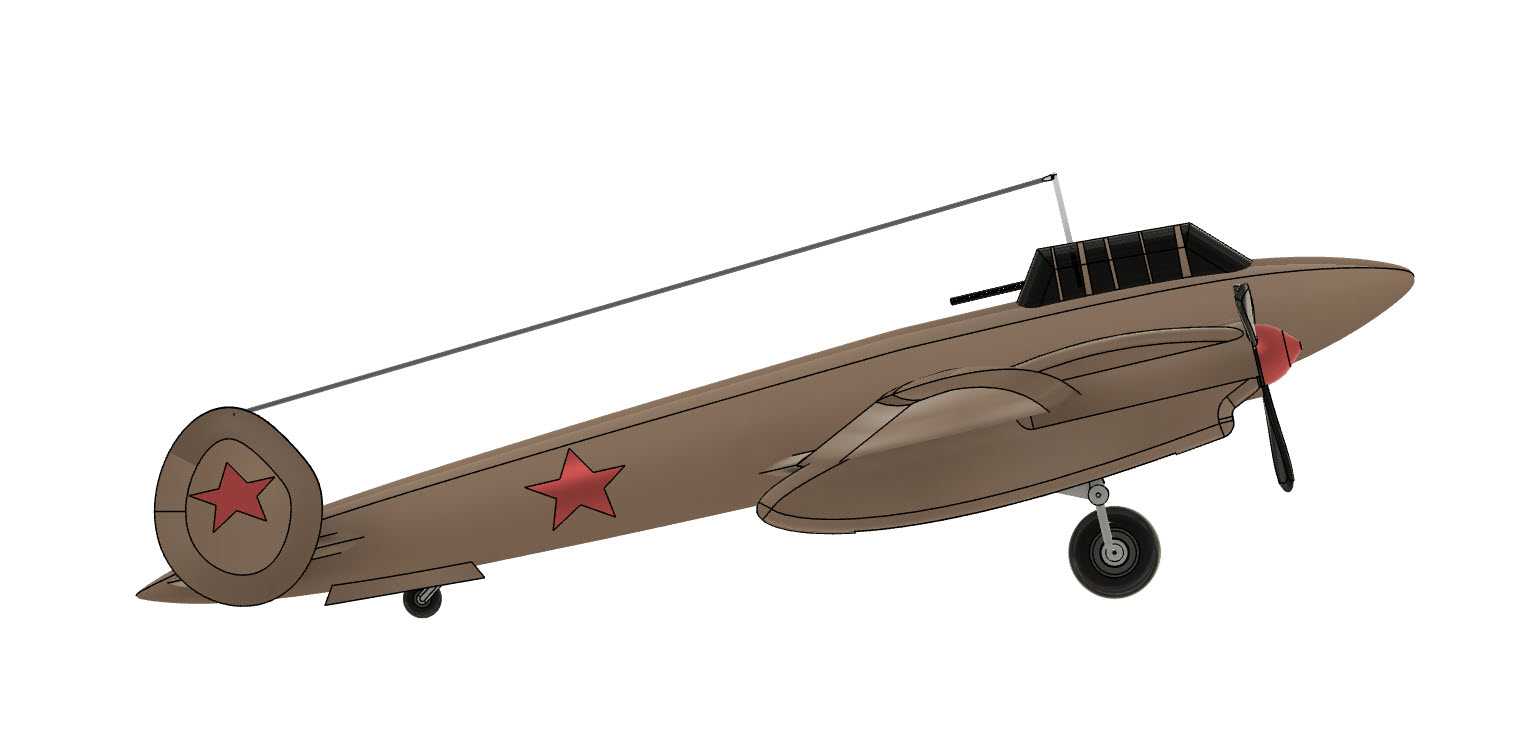

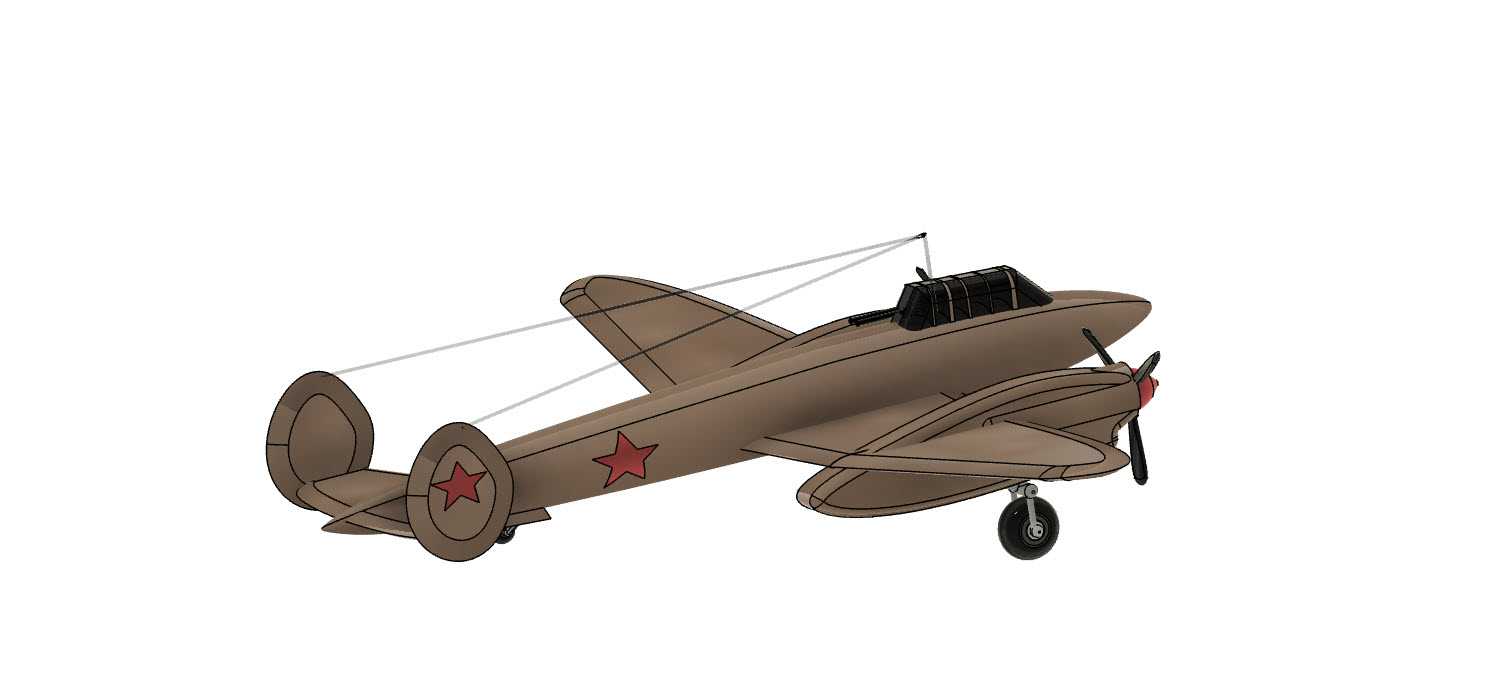

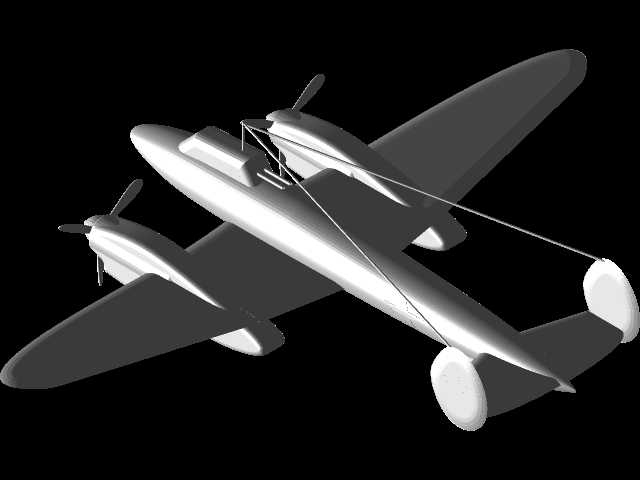

苏联Pe-2双发俯冲轰炸机三维建模作品

　　本次建模还原的Pe-2双发作战机型，是二战时期苏联空军列装的核心对地打击平台，建模过程完全参照实机测绘数据完成，覆盖机身气动外形、起落架收放结构、尾翼操纵面、动力舱布局等全部核心结构，可直接用于航空科普展陈、战史仿真场景搭建、影视道具预演、航空教学演示等多个场景。从实际作战用途来看，该机型最初定位为双发高空战斗机，后根据前线对地支援需求调整为俯冲轰炸机，同时衍生出重型战斗机、夜间截击机、战术侦察机等多个改型，承担前线浅近纵深战术轰炸、对地装甲目标打击、敌方前沿阵地火力压制、战术侦察等核心任务，在东线战场的对地支援体系中占据核心地位，其双发布局带来的大载弹量与较快飞行速度，能够在突破前线防空火力后完成俯冲投弹，同时具备一定的空中自卫能力，可在无战斗机全程护航的情况下执行作战任务。

　　建模过程中首先围绕整机气动布局展开结构拆解，全机采用常规下单翼双发气动布局，机身截面为流线型椭圆形，能够在俯冲过程中降低空气阻力，同时保证机身结构强度承受俯冲拉起时的过载；两台活塞发动机分别安装在两侧机翼中段的发动机舱内，发动机舱向后延伸与机翼后缘齐平，舱体前端设置发动机整流罩与螺旋桨安装位，螺旋桨采用三叶可变距结构，建模时还原了桨叶的翼型截面与桨毂整流结构，能够直观展示动力系统的布置逻辑。起落架采用后三点式收放结构，主起落架安装在两侧发动机舱下方，收起后可完全收纳进发动机舱内部的起落架舱内，尾轮安装在机身尾部下方，建模时还原了起落架减震支柱、轮胎、收放作动臂的完整结构，可直观展示起落架收放过程的运动干涉边界，为后续做收放动画演示提供结构基础。

　　机身中段设置串列式双座座舱，座舱盖采用多段式框架结构，前部为领航投弹手位置，中部为飞行员位置，后部设置尾炮射手战位，座舱内部还原了仪表板、驾驶杆、座椅、瞄准具等核心舱内设施，机身背部与腹部均设置有自卫机枪射击位，建模时保留了机枪安装座与射界开口的结构特征。尾翼采用常规单垂尾加双水平尾翼布局，垂尾与平尾均为金属骨架蒙皮结构，操纵面的铰接位置、调整片结构均做了还原，能够清晰展示尾翼的气动操纵逻辑。机翼为全金属悬臂式下单翼，机翼前缘设置有俯冲减速板，在大角度俯冲投弹时可伸出降低飞行速度，保证投弹精度，机翼下方设置有炸弹挂架，可挂载不同规格的航空炸弹，建模时还原了挂架的安装接口与挂载空间边界，可根据不同改型需求调整挂载配置。

　　从安装边界与尺寸匹配来看，建模时严格参照实机的尺寸比例，整机翼展、机身长度、机高的比例完全符合实机测绘参数，各部件之间的连接位置、间隙均按照实机制造公差还原，机身蒙皮的铆接线、检查口盖、红星机徽标识的位置均做了细节还原，既保证了外形的仿真度，也保留了结构设计的合理性。对于结构设计从业者而言，该模型可用于研究二战时期金属蒙皮作战飞机的结构设计逻辑，理解双发作战飞机的气动布局与结构强度匹配关系，掌握军用作战飞机的起落架布置、动力舱布局、武器挂载接口设计的工程思路；对于仿真场景搭建从业者而言，该模型的细节度能够满足近景渲染、动画演示的需求，可直接导入渲染软件完成材质赋予与场景搭建，无需再做额外的结构补全。

　　在建模思路上，整体采用参数化建模方式完成，机身曲面通过多截面放样生成，保证曲面的光顺性，机翼、尾翼等翼面结构采用翼型曲线拉伸后做拔模处理，保证翼型的气动外形准确，起落架、发动机、座舱等独立部件采用单独建模后装配的方式完成，各部件之间的装配约束完全参照实机的连接方式，可实现部件的单独拆分与替换，方便后续做不同改型的调整。模型的曲面质量满足3D打印、数控加工的要求，可直接用于缩比模型的制作，也可作为航空教学的直观教具，帮助学员理解俯冲轰炸机的结构特点与作战原理。
