阿拉多Ar76轻型战机螺旋桨飞机三维数模

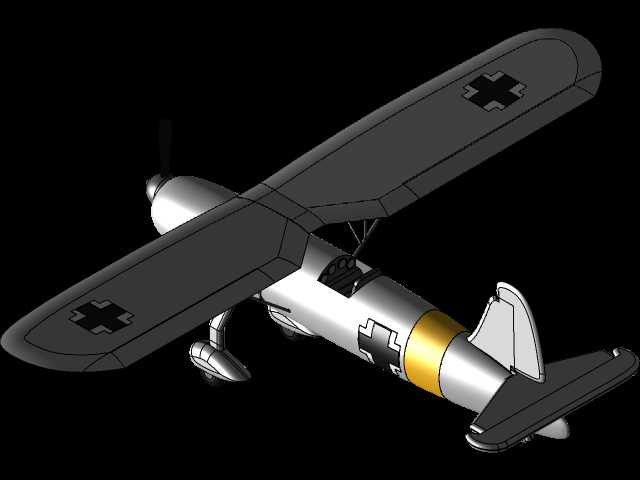

　　本次建模的阿拉多Ar76机型，属于上世纪三十年代研发的轻型单发螺旋桨飞行器，建模过程完全参照实机测绘数据还原，整体采用固定后三点式起落架布局，上单翼带支撑结构的设计在同级别轻型机中辨识度极高。从实际应用场景来看，该机型最初定位为轻型应急战斗机，后续因飞行操控特性稳定，被大量用于战斗机飞行员的高级训练环节，建模时重点还原了机身中段的十字标识涂装、机翼与机身的连接撑杆结构、垂尾的外形弧度以及两叶螺旋桨的桨叶扭转角度，所有曲面均做了G1连续处理，可直接用于渲染展示、动画制作或者结构原理演示场景。

　　从结构设计思路来看，该机采用混合结构设计思路，机翼部分为织物蒙皮覆盖的木质承力结构，机身段为织物包裹的钢管焊接框架，建模时特意区分了不同材质区域的分模线：机身前段发动机舱为金属蒙皮段，中段座舱区域为钢管框架加织物蒙皮，机身后段到垂尾为渐变收窄的流线型结构，起落架部分主起落架为外露式悬臂结构，尾轮为小型固定式尾轮，所有活动面包括副翼、升降舵、方向舵都单独做了分离结构，可直接绑定做飞行动画，不需要额外拆分部件。

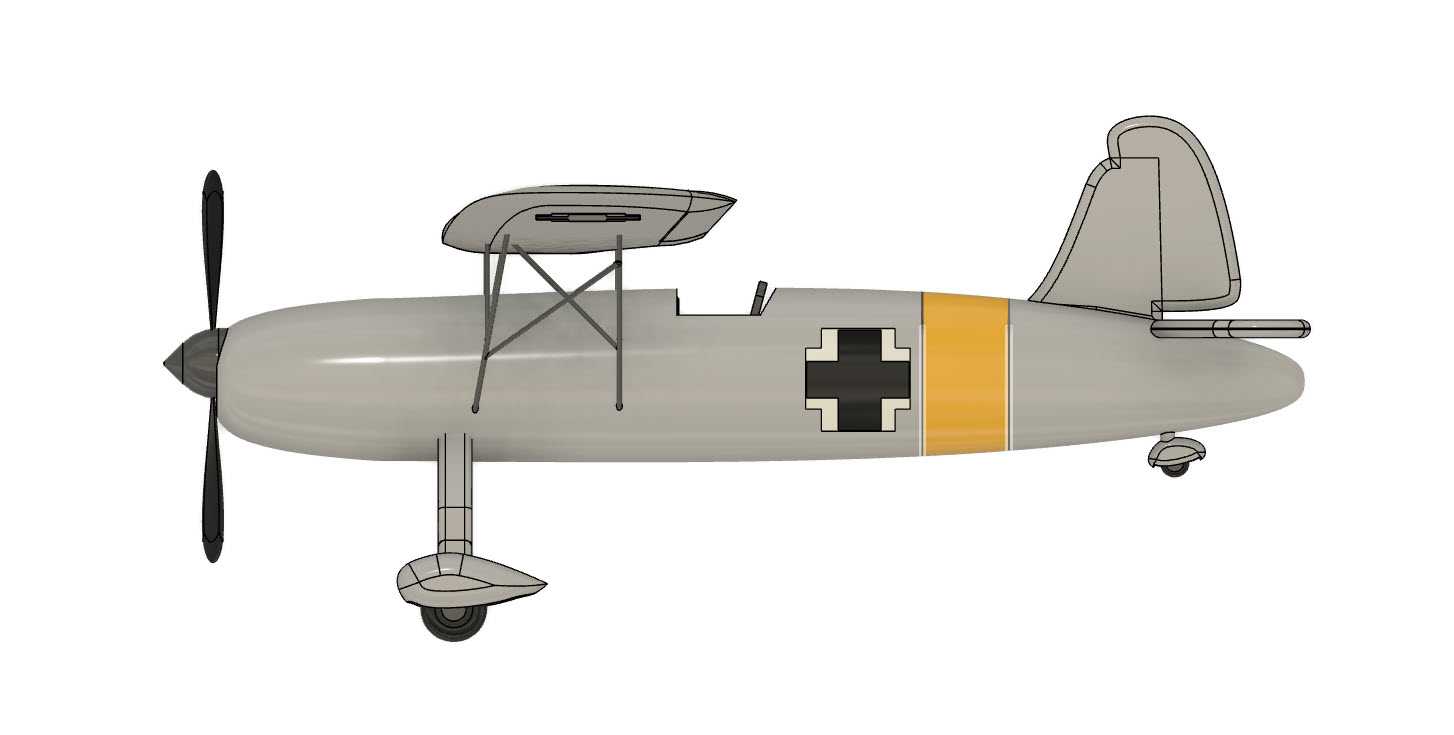

　　尺寸与安装边界方面，该机翼展控制在同级别轻型教练机的常规区间，机身长度与翼展比例接近1:1.1，螺旋桨旋转直径与机头发动机舱直径比例为1.8:1，建模时所有部件的干涉检查均已完成：螺旋桨旋转时不会与机头整流罩、起落架产生干涉，机翼撑杆与机翼、机身的连接点完全对齐实机安装位置，座舱开口尺寸符合单人驾乘的空间需求，机身侧面的黄色识别带宽度、十字标识的比例均严格参照历史实物还原，没有做随意的比例缩放。

　　功能特性还原上，该机采用的是固定式起落架，没有收放机构，建模时省略了不必要的收放作动筒结构，保留了起落架与机身连接的整流罩细节，尾轮采用与垂尾联动的转向结构，可在地面滑行动画中实现转向联动；机翼为上单翼布局，撑杆采用流线型截面设计，建模时还原了撑杆与机翼下表面、机身上表面的连接接头细节，没有简化成简单的圆柱杆件；座舱为开放式座舱，没有整体式座舱盖，建模时还原了座舱风挡的小尺寸挡风结构、座舱内部的简易座椅轮廓，没有过度细化内部仪表结构，兼顾了模型面数与细节表现的平衡，适合大部分通用三维场景使用。

　　从行业应用角度来说，该模型可用于航空科普场景的展品演示、二战航空题材的动画制作、飞行器结构教学的原理展示，也可作为同类型单发螺旋桨飞机建模的参考基准，所有曲面均为可编辑参数化结构，可根据需求调整翼型弧度、机身长度、起落架高度等参数，不需要重新拓扑结构；材质分区已经提前完成，金属蒙皮、织物蒙皮、木质螺旋桨、橡胶轮胎的材质ID均单独划分，导入渲染软件后可直接赋予对应材质，不需要重新做UV拆分。

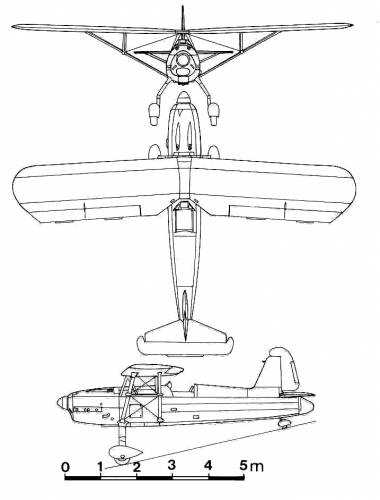

　　建模过程中特意规避了同类型老式飞机建模常见的比例失真问题：很多同类模型会把垂尾做的过高、螺旋桨桨叶过宽，本次建模严格对照实机三视图校准比例，垂尾高度与机身高度比例为0.7:1，螺旋桨桨叶宽度从桨根到桨尖的渐变角度完全符合实机的气动设计，机身侧面的黄色识别带位于座舱后方到机尾段的中间位置，宽度占机身直径的1/5，十字标识的黑边比例、白色外框尺寸均严格参照历史留存的实物照片校准，没有出现标识错位、比例失调的问题。起落架的主轮尺寸、尾轮尺寸比例也完全匹配实机参数，主轮轮胎宽度与直径比例为0.3:1，尾轮尺寸为主轮的1/4，安装位置位于机腹最后段，距离机尾端点的距离为机身总长度的1/12，完全符合实机的地面停放姿态，不会出现地面停放时机尾擦地或者抬头角度过大的问题。
