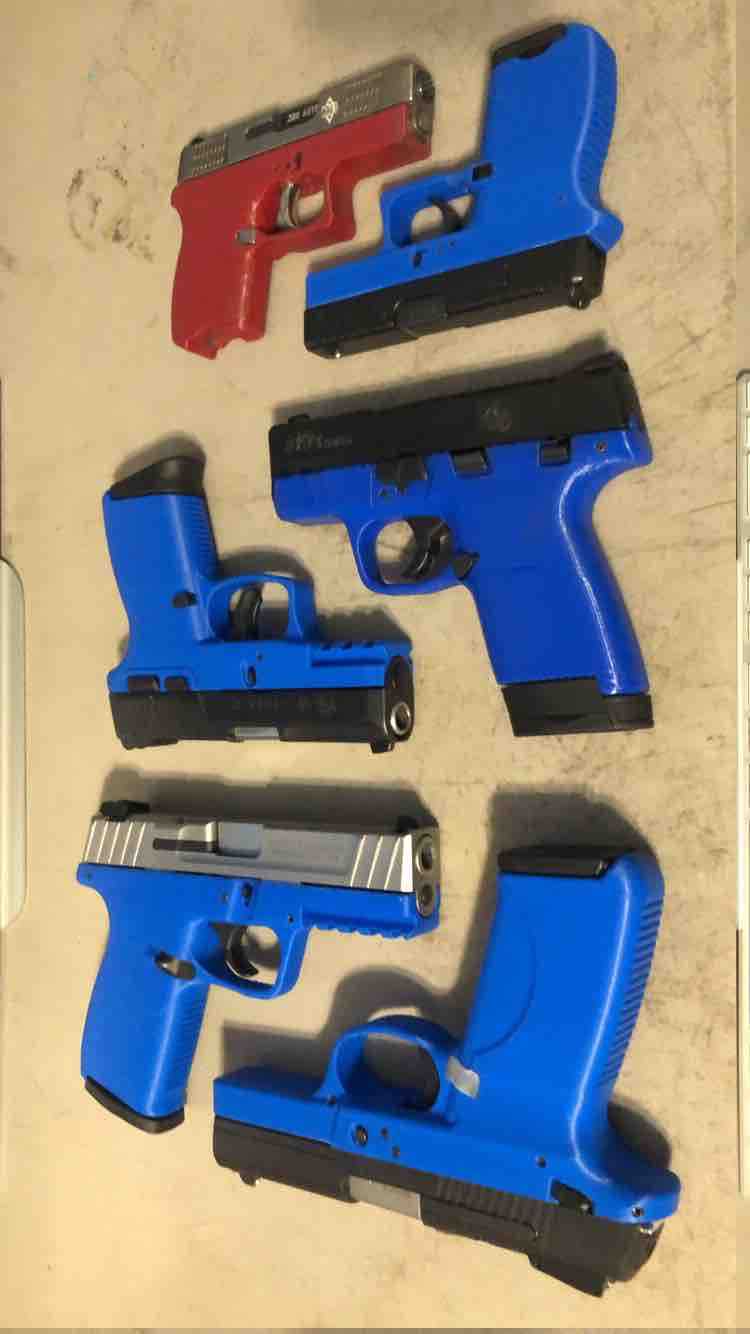

9毫米MPShield手枪框架结构三维设计

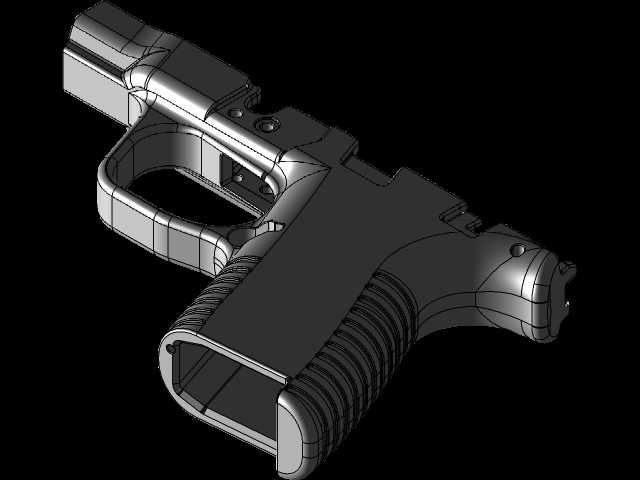

　　也能在快速出枪时为手指提供明确的导向定位，护圈与握把的衔接处做了平滑过渡，没有突兀的结构落差，避免在快速指向操作时卡滞手部动作。在安装边界的设计上，框架预留了标准的发射机构装配槽位，槽位的定位基准面公差控制在0.02mm以内，能够兼容同规格的扳机组件、击发阻铁、击锤等标准零部件，不需要额外修配即可完成组装；弹匣井入口做了喇叭口导角处理，导角角度为15度，能够在快速更换弹匣时为弹匣提供导向，降低暗光环境下的弹匣插入难度，弹匣井内部的定位卡槽尺寸严格匹配9毫米双排单进弹匣的外形尺寸，卡槽的锁紧面做了硬化处理的预留结构，可在后续表面处理时增加耐磨涂层，提升长期使用后的锁紧可靠性。握把部分的结构设计充分考虑了后坐力传递路径，本次呈现的9毫米MPShield手枪框架结构，在民用射击运动装备、个人防卫器械配套、影视道具制作以及枪械结构教学演示场景中，都有着明确的应用落点。作为手枪的核心承载基体，框架需要整合发射机构组件、弹匣供弹路径、枪管装配定位、握把人机交互界面等多个功能模块，所有结构的设计精度直接影响整枪的装配可靠性与操作手感。从结构设计逻辑来看，该框架采用了紧凑型隐蔽携行的尺寸取向，整体轮廓做了大量圆弧过渡处理，避免突出棱角在隐蔽携带时勾挂衣物，同时在握持区域做了贴合手掌自然弯曲的曲面造型，不同手型的使用者在持握时都能获得较为贴合的支撑面，减少连续射击时的握持滑动。框架的扳机护圈做了加宽处理，既可以适配戴手套操作的使用场景，

　　握把与框架主体的衔接处做了加厚的加强筋结构，筋位厚度从3mm逐步过渡到5mm，能够在击发时将枪管传递的后坐力均匀分散到整个握持区域，避免应力集中导致的框架变形；握把侧面预留了模块化附件安装槽，可根据使用需求加装指槽配件、握把防滑片或者激光瞄准组件，槽位采用标准的燕尾槽结构，不需要额外打孔即可完成附件的固定，安装后的附件贴合度高，不会出现松动移位的问题。框架的枪管装配座采用了一体式结构设计，装配孔的同轴度公差控制在0.015mm以内，能够保证枪管装入后与套筒的运动路径保持平行，避免击发时出现枪管偏移影响射击精度；装配座下方预留了复进簧导杆的定位孔，孔位深度与直径匹配标准规格的复进簧组件，导杆装入后不会出现径向晃动，保证套筒往复运动时的顺畅度。在材料适配的结构设计上，框架的壁厚分布充分考虑了不同加工工艺的成型要求，若采用聚合物注塑成型，整体壁厚均匀控制在2.5mm-4mm之间，没有过厚的胶位区域避免注塑时出现缩痕，加强筋的厚度不超过主壁厚的60%，减少成型后的翘曲变形；若采用金属材料数控加工，框架的所有内角都做了R0.8以上的圆角处理，既可以减少加工时的应力集中，也能降低刀具加工时的负载，提升加工效率与成品率。框架的尾部做了适配手腕虎口位置的延伸造型，延伸部分的曲面贴合虎口的自然形态，在击发时能够为手部提供稳定的支撑，降低后坐力对手腕的冲击；尾部的棱角全部做了R2以上的圆角处理，避免隐蔽携行时对皮肤造成摩擦不适。

　　套筒导轨部分的结构设计采用了双侧对称的导轨槽，导轨槽的宽度与深度匹配同规格手枪套筒的导轨尺寸，槽内的滑动面做了表面粗糙度预留，后续处理后可达到Ra0.8的光洁度，保证套筒往复运动时的顺滑度，导轨槽的前后端做了限位结构，能够限制套筒的前后运动行程，避免套筒在复进到位时出现过度撞击。从实际使用的功能需求出发，框架的扳机行程预留空间做了优化设计，既保证了扳机操作的安全行程距离，也避免了扳机行程过长导致的击发滞后，扳机孔的位置经过人机工程学验证，使用者在自然持握状态下食指能够轻松搭在扳机的正确位置，不需要刻意调整手型即可完成击发操作。弹匣释放按钮的安装位设置在扳机护圈与握把的衔接处，按钮的突出高度控制在1.5mm，

　　既能够保证按压操作的便利性，也避免了突出过多导致的误触释放，按钮安装孔的内部预留了弹簧定位槽，可直接装配标准规格的弹匣释放弹簧与卡笋，不需要额外加工适配结构。空仓挂机杆的安装槽位设置在框架左侧，槽位的位置与尺寸匹配标准空仓挂机组件，装配后挂机杆的操作面突出框架表面1mm，使用者在更换弹匣后可以方便地按压挂机杆释放套筒，操作时不需要改变握持手型即可完成动作。整体框架的结构设计没有冗余的装饰性结构，所有曲面与槽位都服务于功能实现与人机交互优化，各个安装基准面的设计都遵循了枪械零部件的通用互换性原则，能够与同规格的标准配件完成无缝装配，既可以作为射击运动装备的结构基体使用，也可以作为枪械结构教学的演示模型，帮助学习者理解手枪框架的承载逻辑与各个组件的装配关系，在影视道具制作场景中，该框架的尺寸精度能够保证道具枪的外观还原度，装配后各个运动部件可以实现模拟操作，提升道具的真实感。
