9毫米D9格洛克手枪框架DIYRAIL系统结构

　　这套结构的核心适配场景覆盖民用射击运动配件改装、战术训练教具开发、影视道具实体制作三大领域，在射击运动场景中，框架作为手枪的核心承载基体，需要承受套筒往复运动的周期性冲击，同时为握把片、弹匣卡笋、空仓挂机杆、扳机组件提供精准的安装定位基准，DIYRAIL系统的加入则打破了原厂框架的附件扩展限制，可直接兼容标准规格的战术灯、激光指示器、微型红点镜底座等常用附件，无需对框架本体进行二次打孔、铣削加工，大幅降低改装过程中的结构强度损耗风险。在战术训练教具开发场景中，采用非发射功能的聚合物材质制作该框架时，可搭配同比例的套筒、弹匣组件，用于模拟枪械的握持手感、附件拆装操作、战术动作训练，完全规避实装训练的安全管控风险，

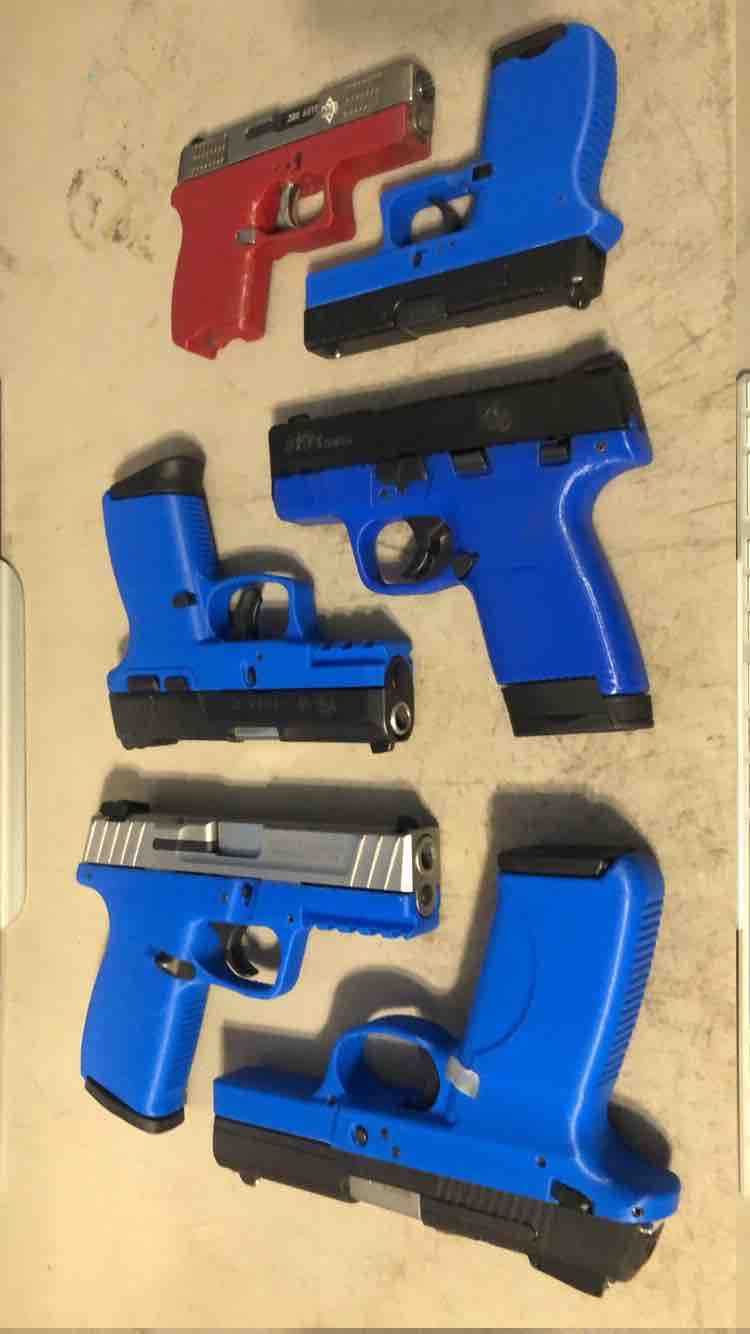

　　同时框架的外形轮廓与实装保持1:1匹配，可直接适配市面上通用的手枪套、战术挂具，满足训练过程中的携行具适配验证需求。在影视道具制作场景中，该框架的分件设计可支持不同外观配色的快速更换，图中展示的多组不同配色的框架组件，可分别对应不同剧情设定中的道具需求，无需重新开模制作整体结构，有效压缩道具制作的周期与成本。从功能特性来看，这套框架采用分体式设计逻辑，将握把主体、扳机护圈、导轨安装座拆分为独立的结构单元，其中握把部分的人机工程曲面经过多轮握持姿态验证，虎口位置的贴合弧度、指槽的分布深度、握把前后的防滑纹理排布，都适配成年男性的平均手掌尺寸，长时间握持操作时不会出现局部应力集中导致的硌手感，扳机护圈的尺寸预留了戴战术手套操作的空间，

　　护圈前缘做了圆角过渡处理，避免快速出枪时勾挂衣物或装具。DIYRAIL系统的导轨采用标准皮卡汀尼导轨的齿距规格，导轨槽的位置度公差控制在0.02mm以内，确保附件安装后不会出现松动、偏移问题，导轨与框架主体采用嵌入式连接结构，而非后期粘接固定，可承受附件安装后反复拆装的磨损以及射击模拟过程中的振动冲击。从设计思路层面，整个框架的建模过程优先遵循基准统一原则，以弹匣井的中心轴线作为主设计基准，扳机孔位、握把安装面、导轨安装面的尺寸都以此基准进行标注，避免多基准转换带来的累积误差，框架壁厚根据不同位置的受力情况做差异化设计，握把主体的壁厚控制在2.5mm-3mm之间，既保证足够的结构强度，又能控制整体重量，扳机护圈、

　　导轨安装座等受力集中的位置，壁厚增加至4mm，同时在内部设置加强筋结构，筋位厚度取壁厚的0.6倍，避免注塑成型过程中出现缩痕、翘曲等缺陷。安装边界方面，框架的整体长度控制在185mm以内，握把最大宽度为32mm，高度为128mm，可完全适配标准格洛克9毫米规格的弹匣，弹匣井的入口做了15度的导向倒角，方便快速更换弹匣时的插入定位，框架与套筒的配合面采用间隙配合，单边间隙预留0.15mm，确保套筒往复运动时无卡滞，同时不会出现过大的旷量，导轨系统突出框架下沿的高度为8mm，安装常规战术灯后，最下端距离握把底部的距离为42mm，不会干扰正常的握持姿势以及弹匣的更换操作。在结构细节处理上，框架表面的所有棱边都做了R0.5-R1的圆角处理，既避免加工过程中的锐边割手问题，也能有效降低应力集中系数，提升框架的抗疲劳寿命，握把片的安装位预留了1.2mm的沉台，可粘贴不同厚度的橡胶握把片，适配不同手掌大小的使用者调整握持尺寸，弹匣卡笋、空仓挂机的安装槽位尺寸与通用规格配件完全兼容，无需额外修配即可完成组装。
