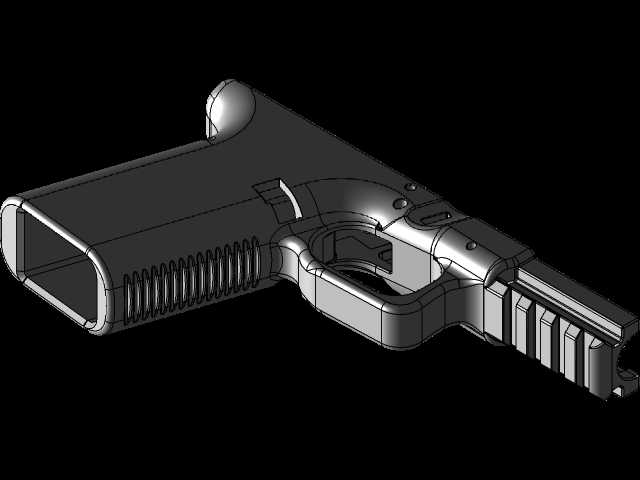

弗里曼P80G19手枪结构三维数模

　　在轻武器结构研发、战术装备模拟训练、影视道具数字化制作以及军工科普教具开发的场景中，这类紧凑型手枪的三维数模是核心的结构参考载体。不同于面向外观展示的简化模型，这套数模完整还原了枪械各部件的装配关系与运动逻辑，从套筒的前后往复行程、枪管的起落闭锁间隙，到扳机组件的击发传动路径、弹匣的供弹托弹板运动轨迹，所有配合面的公差预留、运动件的行程限位都按照实装的装配逻辑搭建，可直接用于结构拆解演示、运动仿真验证以及3D打印教具的生产参考。从设计思路上看，这款手枪延续了格洛克系列的聚合物底把加金属嵌件的核心架构，在建模过程中优先保证了各受力部件的结构强度对应关系：套筒部分采用整体式滑套结构，抛壳窗位置的加强筋、

　　前后防滑纹的齿形尺寸都严格对应实装的人机工程参数，射手握持时的防滑接触面积、拉动套筒的施力角度都能在数模中通过人机工程分析完成验证；底把部分的扳机护圈轮廓、握把的指槽弧度、弹匣卡笋的按压行程都按照成年男性手掌的平均握持尺寸设计，握把的后倾角度为18度，适配自然指向性射击的持握姿态，握把片的防滑纹理深度控制在0.8mm，既保证握持摩擦力又不会勾挂衣物。在安装边界与尺寸参数上，这款手枪的整体长度控制在186mm，套筒宽度32mm，握把最大厚度28mm，空仓挂机状态下的整体高度为138mm，适配标准的9mm帕拉贝鲁姆弹弹匣，弹匣容弹量对应的托弹簧压缩行程在数模中预留了22mm的运动空间，弹匣插入握把后的锁定间隙为0.15mm，

　　保证插拔顺畅无旷量。枪管部分的长度为102mm，闭锁凸笋的尺寸与套筒内的闭锁槽配合间隙控制在0.08mm，击发时的枪管起落摆动角度为2.3度，这一参数直接影响射击精度与闭锁可靠性，建模时通过运动副约束完整还原了这一动作逻辑，可用于模拟射击循环中的开闭锁、抛壳、供弹的全流程动作。在实际应用层面，这套数模可用于战术训练中的虚拟枪械操作模拟，通过导入VR训练系统，学员可在虚拟环境中完成拆解保养、故障排除、射击操作的全流程训练，无需动用实装即可熟悉枪械的操作逻辑；在道具制作领域，基于这套数模加工的等比例模型可用于影视拍摄、军迷收藏展示，所有部件的拆分结构都与实装一致，可完成与真枪一致的拆解组合动作；在结构设计参考层面，对于研发民用防身器械、

　　手持发射类工具的工程师而言，这套数模的扳机保险结构、击针保险逻辑、跌落保险的机械联动方式都具备很高的参考价值，其多冗余保险的设计思路可迁移到各类需要防误触的手持操作设备中。建模过程中对各部件的壁厚控制也完全符合枪械生产的工艺要求：套筒的壁厚最薄处为3.2mm，保证连续射击时的结构强度不会出现形变；底把的聚合物部分壁厚均匀控制在2.5mm，金属嵌件的包覆厚度不小于1.2mm，避免注塑生产时出现缩痕、强度不足的问题；扳机组件的各传动销钉直径为3mm，销钉与销孔的配合间隙为0.05mm，保证扳机扣动时的传动顺畅无卡顿，扳机力对应的弹簧刚度参数也在数模的弹簧约束中完成了对应设置，扣动扳机的行程为12mm，其中预压行程5mm，击发行程3mm，剩余行程为超程保护，这一参数完全符合警用手枪的扳机力设计标准，既保证携带安全又能保证快速击发时的响应速度。
