AR15弹匣30发容量DIY结构设计

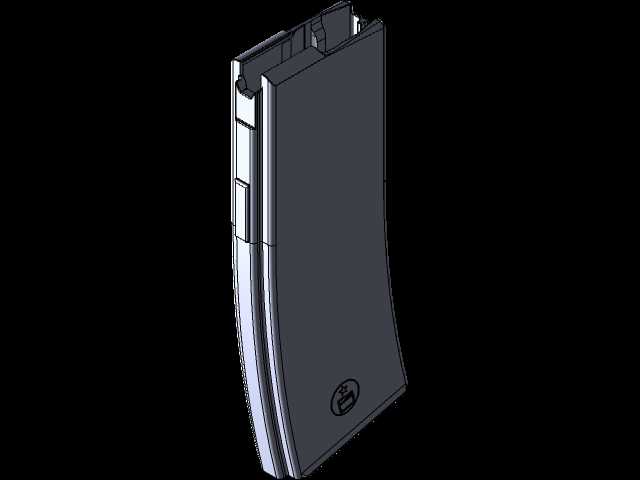

　　在轻武器配件的结构设计领域，弹匣作为供弹系统的核心承载部件，其结构合理性直接影响供弹可靠性与使用体验，本次拆解呈现的30发容量AR15弹匣DIY结构，围绕民用射击场景的实操需求完成全组件设计，覆盖外壳主体、托弹板、压缩弹簧、弹匣口限位件、底盖卡扣等全部装配单元。从实际应用场景来看，这类DIY结构的弹匣主要适配民用射击运动中的AR系列步枪，兼顾日常训练、竞技射击的供弹需求，设计时优先考虑组件的易加工性与装配容错率，所有塑料结构件均可通过FDM3D打印完成制作，降低个人自制的门槛。从功能特性维度拆解，外壳采用分体式双片拼接结构，两片壳体通过侧边的定位凸台与卡扣完成预固定，后续可通过粘接或螺丝锁付实现整体刚性，

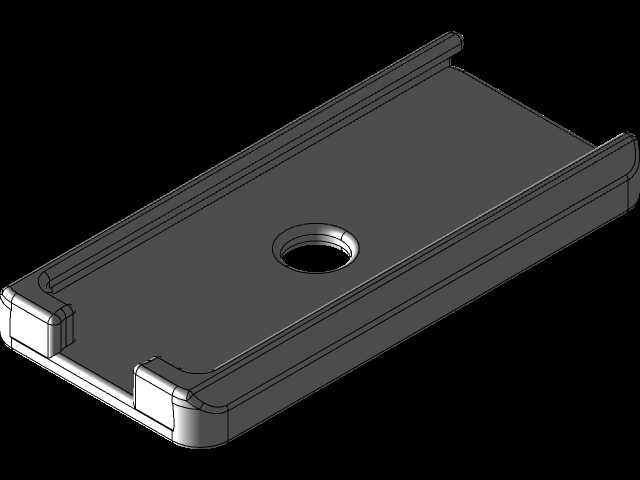

　　这种分体设计一方面规避了一体式打印时的支撑冗余问题，减少后期打磨工作量，另一方面也方便内部组件的预装调试，不需要从狭小的弹匣口塞入全部零件。托弹板的结构设计充分考虑了托弹行程的稳定性，其侧边设置有与壳体内壁导向槽匹配的凸棱，在弹簧推动托弹板上行的过程中，凸棱沿导向槽滑动，避免托弹板出现偏斜导致的卡弹问题，托弹板与子弹接触的型面完全匹配5.56mm步枪弹的弹壳锥度，保证每一发子弹在上升过程中保持正确的供弹角度，能够顺利被枪机推入弹膛。供弹弹簧采用等节距圆柱螺旋压缩弹簧设计，弹簧的线径、节距与自由长度经过反复调试，既保证最上方子弹始终有足够的顶出力贴合弹匣口抱弹位，又避免弹簧力过大导致的托弹板卡滞或最下方子弹受压变形，

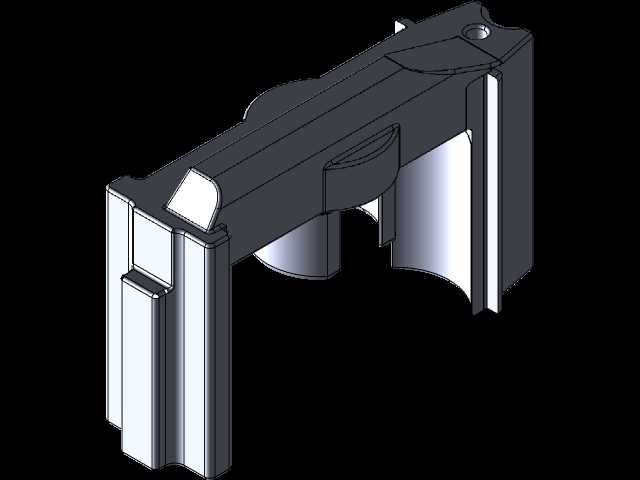

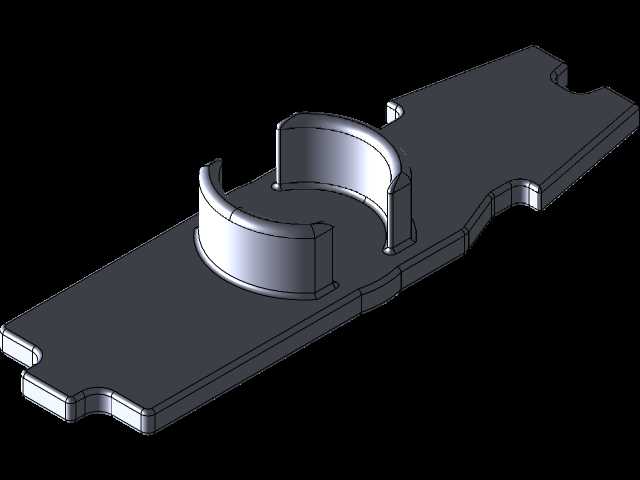

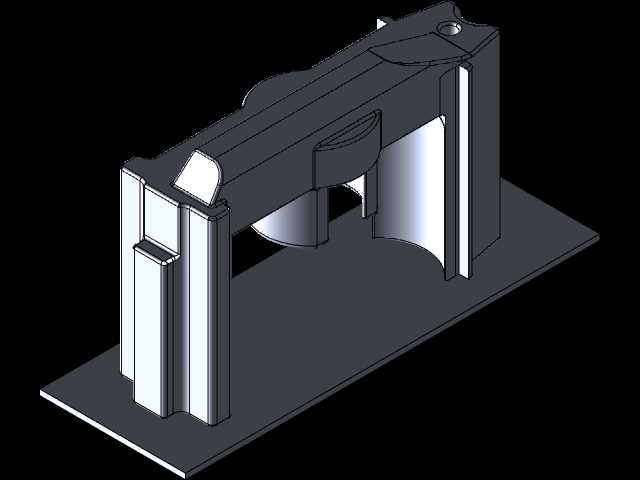

　　弹簧的两端都做了并圈磨平处理，上端与托弹板底部的定位槽卡合，下端与弹匣底盖的定位柱配合，防止弹簧在压缩伸展过程中出现窜动偏移。弹匣口的限位抱弹结构采用独立的蓝色塑料件设计，通过卡扣固定在壳体上端，抱弹唇的尺寸经过公差匹配，既能卡住最上方两发子弹防止掉弹，又能让子弹在枪机抽弹时顺利脱离抱弹位，不会出现过大的抽弹阻力。底盖部分采用快拆卡扣结构，不需要额外工具即可拆下底盖，方便日常维护时清理弹匣内部的泥沙、碎屑，也可以快速更换不同弹力的弹簧适配不同的使用环境，底盖与壳体下端的配合面设置有定位止口，装配后不会出现松动错位。从安装边界与尺寸控制来看，整个弹匣的外形尺寸完全匹配AR15步枪的标准弹匣井接口，插入深度、

　　卡扣定位位置都与通用制式弹匣保持一致，不需要对枪身做任何改装即可直接使用，壳体的外壁弧度贴合射手握持时的手型，在换弹操作时能够提供舒适的握持触感，所有组件的装配公差控制在0.2mm以内，既保证3D打印的成型精度要求，又不会因为公差过小导致装配困难。设计过程中还充分考虑了不同打印材料的收缩率问题，所有结构件的尺寸都预留了PLA、PETG等常用打印材料的收缩补偿量，个人制作者不需要额外调整尺寸即可直接打印装配，内部的供弹路径做了全圆弧过渡处理，没有尖锐的棱角或凸起，避免子弹在上升过程中被结构毛刺卡住，每一个卡扣的配合深度都经过验证，既保证装配后的连接强度，又不会因为过盈量过大导致拆卸时损坏塑料件。
