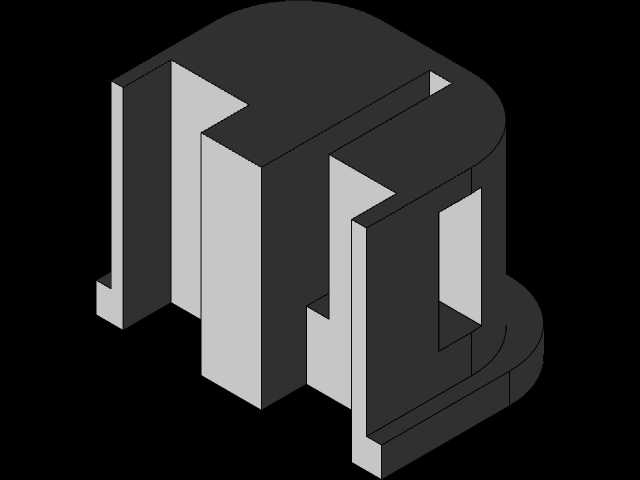

手枪阻铁MGFA_Sear结构三维数模

　　本次呈现的是手枪击发机构核心阻铁构件的三维结构数模，该零件属于轻武器击发发射系统的关键受力件，在半自动手枪的工作循环中承担击锤待发挂接、击发释放的核心功能，直接决定枪械的击发可靠性与使用安全性，是手枪结构设计中需要重点校核强度与动作行程的核心零件。从实际应用场景来看，该类阻铁普遍适配紧凑型半自动手枪的发射机构，在枪械待击状态下，阻铁的挂接齿面需要承受击锤簧传递的持续静载荷，扣动扳机时通过扳机连杆带动阻铁转动，解除对击锤的限位约束，使击锤在簧力作用下回转打击击针完成击发动作，击发循环中阻铁需要在复位簧作用下快速回位，在套筒后坐、复进的循环中重新挂接压倒的击锤，为下一次击发做好准备。从设计思路层面看，该阻铁采用整体式切削结构，

　　主体为带圆弧过渡的块状构型，设置有专门的挂接工作面、扳机连杆联动槽、复位簧安装孔位三个核心功能区域，挂接齿面做了小角度倾斜设计，既保证待击状态下的挂接可靠性，避免出现滑机、早发的安全隐患，又能控制扳机扣力的平滑度，减少扣压扳机时的阻力突变；零件的所有棱边均做了R0.3-R0.5的圆角过渡，避免应力集中导致的零件断裂，同时减少动作过程中与相邻零件的卡滞风险。从安装边界与尺寸配合来看，该阻铁的回转中心孔与发射机座的固定销采用H7/g6的间隙配合，保证转动灵活无旷量，挂接齿面的突出高度严格控制在1.2mm，既保证足够的挂接接触面积承受击锤载荷，又避免挂接过深导致扳机行程过长、扣力过大的问题；

　　零件两侧的平面与发射机座的安装槽侧壁间隙控制在0.1mm以内，限制阻铁的轴向窜动，保证动作过程中挂接位置不会发生偏移。从功能特性上看，该阻铁的联动槽采用斜向开槽设计，扣动扳机时扳机连杆的凸起在槽内滑动，带动阻铁沿回转中心转动设定角度后，连杆与槽道脱离接触，此时阻铁在复位簧作用下快速回位，这一结构设计能够实现单发状态下的半自动发射逻辑，避免连发风险；零件的材质适配常规枪械零件的合金结构钢选型，对应热处理硬度要求在HRC40-45之间，既保证表面耐磨性，长期使用后挂接齿面不会出现磨损凹坑导致挂接失效，又具备足够的芯部韧性，承受击锤回转冲击时不会发生脆断。在结构建模过程中，所有配合面的形位公差均按照轻武器零件的精度要求做了对应约束，

　　回转孔的圆柱度控制在0.01mm以内，挂接工作面的平面度不大于0.008mm，与相邻零件的运动间隙均按照实际装配要求做了干涉检查，能够直接用于后续的工程图输出、零件加工工艺编制，也可作为手枪发射机构动作仿真的基础构件，用于验证整个击发循环的动作可靠性，排查不同扳机行程下的阻铁动作干涉问题，对于轻武器结构设计从业者、枪械原理教学演示都具备实际的参考价值，建模过程中还原了零件的所有细节特征，包括复位簧的定位凸台、表面的减重凹槽、与单发杆配合的避让缺口，没有做过度的结构简化，能够完整反映该阻铁在整个发射机构中的装配关系与动作逻辑。
