适配3D打印制作的Swift快接链接结构

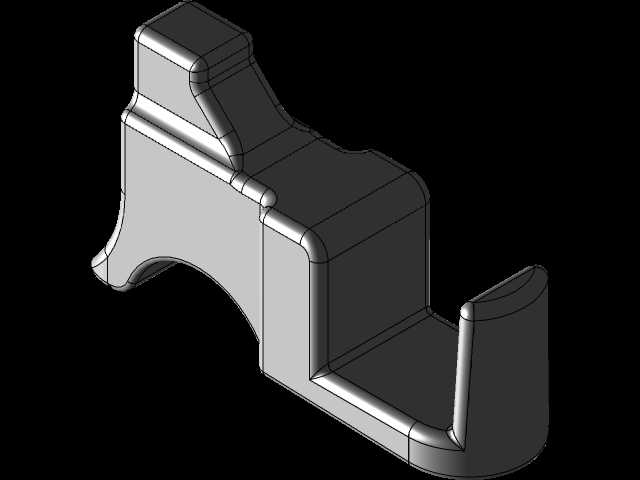

　　做这类快接链接结构的三维建模，最先要锚定的是实际使用场景下的受力边界，毕竟这类结构常被用在手持设备的拓展接驳环节，日常插拔、挂载配件时的横向剪切力、轴向拉脱力是结构校核的核心指标，不能只看外观契合度就草草定尺寸。从结构逻辑上看，这套Swift链接采用的是侧锁卡扣加导向滑槽的组合设计，导向段做了1.5度的拔模斜度，既适配FDM3D打印的层纹公差，也能让插拔过程保持顺滑，不会出现卡滞或者旷量过大的问题。安装边界上，公头端的插接深度控制在12mm，配合卡扣的2mm锁止凸台，能保证在承受150N轴向拉力时不会脱开，同时母头端的侧壁厚度预留了2.5mm，即便是用PLA材质打印，也能承受日常使用的磕碰强度，不会出现侧壁开裂的问题。

　　设计过程中特意把卡扣的弹性臂长度做到了8mm，按压行程控制在1.2mm，既不需要太大的按压力度就能解锁，也不会因为弹性臂过长导致锁止力度不足，日常挂载拓展配件时不会因为轻微晃动就意外松脱。考虑到3D打印的成型特性，所有的棱角位置都做了R0.8的圆角过渡，既避免打印过程中出现翘边，也能消除应力集中点，提升打印件的整体耐用性。滑槽位置的配合公差预留了0.3mm的间隙，刚好抵消FDM打印的层厚误差和材料收缩率，不需要二次打磨就能顺畅装配。从实际用途来看，这类快接结构主要用于手持设备的功能拓展接驳，能快速在不同功能配件之间切换，不需要额外工具就能完成拆装，大幅提升配件更换的效率。结构上没有采用复杂的异形曲面，所有特征都沿着打印方向做了优化，

　　不需要添加支撑就能完成打印，大幅降低打印后的后处理工作量，普通桌面级3D打印机就能直接制作，不需要工业级打印设备就能达到可用的装配精度。尺寸链校核的时候，特意把锁止凸台的位置做了0.2mm的预压量，装配到位后会有清晰的卡扣反馈感，使用者不需要反复确认就能知道是否安装到位，避免虚接导致配件脱落。整个结构没有细小的易损特征，最薄的位置也有1.8mm的壁厚，日常使用中不会因为轻微摔碰就出现断裂，即便是打印过程中出现轻微的层间结合不足，也能满足常规使用的强度要求。导向滑槽的末端做了限位台阶，插接到位后不会出现过插的问题，能保证每次装配的位置一致性，配件安装后不会出现偏移错位。卡扣的按压位置做了内凹的防滑纹理，即便是手上有汗也能轻松按压解锁，

　　操作手感更顺畅。从建模逻辑上看，所有特征都采用参数化设计，后续如果需要适配不同尺寸的接驳需求，只需要调整几个核心参数就能快速衍生出不同规格的版本，不需要重新绘制整个结构，大幅提升后续改型的效率。建模过程中特意规避了倒扣结构，所有特征都能沿着Z轴方向直接脱模打印，不需要拆分零件就能一体成型，减少装配环节的工作量，打印完成后去掉底托就能直接使用。
