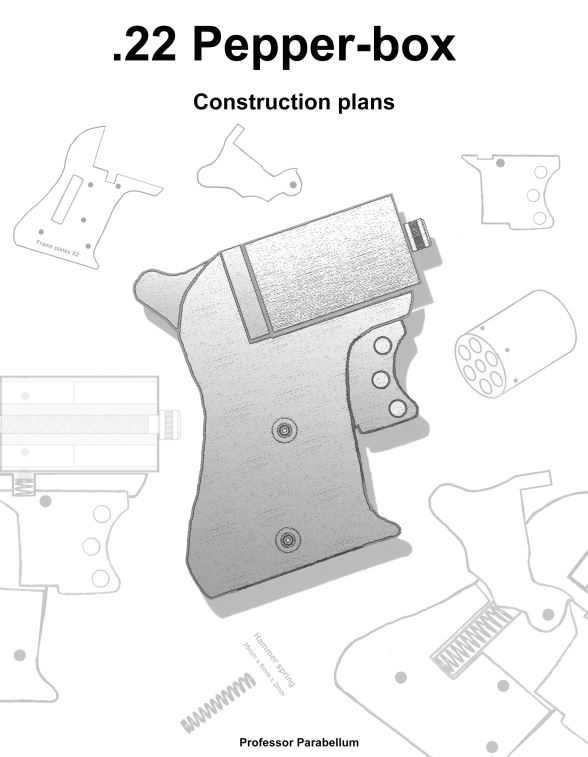

胡椒瓶手枪结构设计三维数模

　　该模型还原的是早期多管击发式手枪的完整结构，这类枪械在19世纪曾作为近距离自卫武器被广泛使用，相比同时期的单管燧发枪械，其多管旋转击发的结构设计省去了反复装填的步骤，在近距离突发冲突场景中能提供连续的火力输出，适配当时民用自卫、便衣执勤等近距离使用需求。从结构设计逻辑来看，整个枪械采用无枪管套的集成式多管弹巢布局，弹巢与击发机构直接集成在握把上方的主体框架内，省去了传统转轮手枪的转轮座额外支撑结构，整体外形轮廓紧凑，握持部分贴合人手虎口弯曲弧度，握把片采用对称式设计，通过两处固定销与主体框架连接，拆装时仅需冲下固定销即可完成握把片的拆卸，便于日常维护时清理击发机构残留的火药残渣。击发机构采用内置式击锤设计，

　　击锤的转动轴位于握把上方的主体框架内部，扣动扳机时带动击锤转动，依次对准对应位置的弹巢尾部火帽，击发时的冲击力直接传递至弹巢内的发射药，完成弹药击发；弹巢采用圆周均布的多膛室设计，每个膛室独立装填发射药与弹丸，膛室尾部加工有火帽安装位，击发时各膛室之间通过实体金属壁隔离，避免出现窜火引燃相邻膛室的问题。从安装边界与尺寸控制来看，整个枪械的最大外轮廓尺寸适配单手握持的使用需求，握把宽度控制在人手握持的舒适区间内，扳机的行程长度经过匹配设计，扣动扳机时手指的弯曲角度符合人体工程学，不会出现扳机行程过长导致的击发延迟问题；所有外露的零件边缘均做了圆弧过渡处理，避免携带时勾挂衣物，同时在快速出枪时不会因为棱角剐蹭影响出枪速度。

　　零件的配合公差设计上，弹巢与主体框架的转动配合采用间隙配合，保证手动转动弹巢切换膛室时的顺畅度，同时不会因为间隙过大出现弹巢晃动导致的击发对位偏差；击锤与扳机的连接传动部件采用销轴连接，各转动部位的配合间隙控制在合理范围内，既保证传动动作的顺畅，又避免间隙过大导致的扳机虚位问题。这类早期枪械的结构设计逻辑，对后续紧凑型自卫武器的结构布局有一定的参考价值，其紧凑化的集成设计思路，也能为小型手持类机械产品的结构布局提供参考，在进行同类型手持设备的结构设计时，可以借鉴其将功能部件集成在主体框架内的布局方式，在保证功能完整的前提下尽可能压缩整体外形尺寸，同时兼顾握持使用的舒适度与操作的便捷性。模型完整还原了枪械的所有零件结构，包括握把片、

　　固定销、击锤、扳机、弹巢、击发弹簧等所有部件，各零件之间的装配关系完全按照实际枪械的装配逻辑搭建，可用于枪械结构原理演示、早期轻武器结构研究等场景，也能作为机械结构教学的典型案例，帮助学习者理解手持类机械产品的紧凑化布局设计、转动配合公差控制、零件拆装维护性设计等工程要点。
