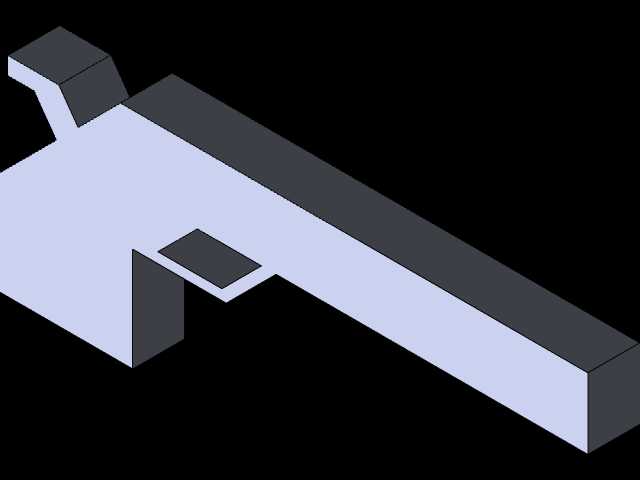

自制9mm口径简易冲锋枪结构三维模型

　　该模型还原的是一款采用自由枪机原理的简易自制冲锋枪结构，整体围绕9mm手枪弹的适配需求展开设计，核心应用场景覆盖轻武器结构原理教学、影视道具制作参考、非致命训练器材结构研发等领域，不涉及制式武器的量产参数，仅作为机械结构原理的具象化展示载体。从结构功能来看，整枪采用极简的管状机匣设计，取消了制式冲锋枪复杂的快慢机、减速机构，仅保留单发与连发射击的核心击发、供弹、退壳功能，机匣主体采用无缝钢管加工成型，枪管与机匣采用过盈配合加横向销钉固定，无需复杂的机加工工序即可完成装配，适配小作坊式的简易加工条件。供弹结构采用双排单进的直弹匣设计，弹匣主体采用薄钢板冲压折弯成型，弹匣口部做收口处理适配9mm弹的锥度，托弹簧采用常规圆柱螺旋压缩弹簧，

　　托弹板做倾斜设计保证供弹过程中弹尖对齐供弹坡，避免出现顶弹故障。击发机构采用最简单的开膛待击结构，枪机为整体式圆柱形结构，前端设置固定击针，拉机柄直接从枪机侧面伸出穿过机匣的长槽，无需额外的拉机柄连接件，扣动扳机后阻铁下降释放枪机，枪机在复进簧作用下向前推进完成推弹入膛、击发动作，后坐过程中抽壳钩拉出弹壳，通过机匣内壁的抛壳挺将弹壳抛出，整个循环动作没有多余的传动部件，故障点远低于制式枪械。从外形尺寸与安装边界来看，整枪全长控制在300mm以内，枪管长度约150mm，机匣外径32mm，适配内径30mm的标准无缝钢管，弹匣插入机匣下方的弹匣口后，全高约220mm，扳机位置距离枪托端面约170mm，

　　符合成年人单手握持或双手夹持射击的人机工程尺寸，所有外露部件均做圆角处理，避免尖锐棱角造成的操作划伤。设计思路上完全遵循极简加工原则，全枪90%以上的零件可通过普通车床、钻床、冲压设备完成加工，无需高精度数控加工中心，零件总数控制在30件以内，除了复进簧、击针、销钉等标准件外，其余结构件均采用常见的45号钢或普通低碳钢制作，没有特殊的材料要求。握把部分直接采用弹匣仓延伸结构，没有额外的独立握把护木，简化了零件数量，枪口位置没有设置膛口装置，仅在枪管前端加工出倒角去除毛刺，照门与准星采用最简单的固定式片状结构，直接焊接在机匣与枪管上方，仅能完成近距离的概略瞄准，适配该类简易枪械100米内的有效射程需求。在结构细节处理上，

　　枪机与机匣的配合间隙控制在0.1mm到0.15mm之间，既保证枪机往复运动的顺畅性，又避免间隙过大导致的火药燃气后泄，复进簧导杆直接采用机匣尾盖的中心凸起作为导向，无需额外设置独立导杆，尾盖与机匣采用螺纹连接，方便日常拆解维护，扳机护圈采用钢丝折弯成型后焊接在机匣下方，加工难度极低。退壳机构的抽壳钩设置在枪机弹底窝的右侧，采用片簧提供弹力，抛壳挺固定在机匣内壁左侧，枪机后坐到最后端位置时，弹壳底部撞击抛壳挺完成向右抛壳，抛壳角度控制在45度左右，避免弹壳向后飞溅伤及射手。整个模型完整还原了各零件的装配关系、运动行程，可直接用于运动仿真演示，验证各机构的动作可靠性，排查供弹、击发、抛壳环节的干涉问题，对于机械从业者理解自由枪机式自动武器的工作原理有较强的参考价值，也可作为简易管状结构机械产品的设计参考，其极简的结构设计思路可迁移应用到低压气动工具、简易弹射装置等民用产品的结构开发中。
