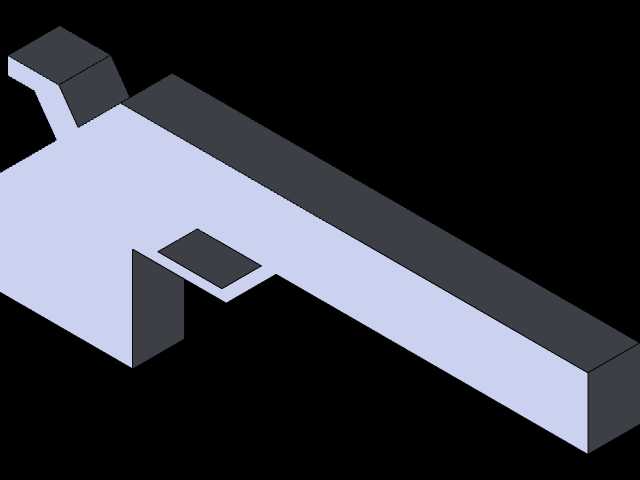

点38口径DIY左轮手枪结构三维设计

　　这款点38口径左轮的三维结构设计，首先要明确其核心应用场景是轻武器结构原理教学、手工DIY制作参考以及影视道具开发，并非面向制式装备量产，所有结构设计都围绕可手工加工、装配逻辑清晰、动作可靠这几个核心需求展开。从实际用途来看，该结构完整还原了传统单/双动左轮的动作逻辑，既可以作为轻武器结构教学的具象化教具，帮助学习者理解转轮供弹、击锤待击、扳机联动的整套机械传动关系，也能为手工枪械爱好者提供可落地的加工参考，同时适配影视道具制作的尺寸还原需求，不需要额外做结构缩放就能直接用于道具的1:1复刻。

　　设计思路上，整体采用分体式模块化布局，将整枪拆分为枪管组件、转轮弹巢组件、底把框架、击发机构、握把护片五个独立模块，每个模块的连接边界都做了明确的尺寸约束，方便采用普通铣床、钻床甚至手工锉削的方式完成单件加工，不需要专用的军工级加工设备。转轮弹巢作为核心供弹部件，设计了6个独立的弹膛，每个弹膛的同轴度公差控制在0.02mm以内，保证击发时弹膛与枪管轴线完全对正，避免出现击发漏气、弹丸偏斜的问题；弹巢的定位棘爪采用弹性钢片驱动，每次扣动扳机时棘爪推动弹巢转动60度，同时定位销卡入弹巢外侧的定位凹槽完成锁止，整套转动机构的行程做了冗余设计，即使零件存在少量加工误差，也能保证定位可靠，不会出现转膛不到位的故障。

　　外形尺寸与安装边界方面，整枪全长控制在230mm左右，枪管长度为102mm，对应点38口径转轮的常见紧凑型尺寸，底把框架的宽度为32mm，刚好适配成年男性的手掌握持尺寸，握把部分采用贴合手型的曲面设计，护片预留了2mm的厚度余量，既可以采用实木切削加工，也可以使用工程塑料3D打印制作，握把与底把的连接采用两个M3内六角螺丝固定，安装孔位的中心距为42mm，不需要复杂的定位工装就能完成装配。击发机构的所有传动零件都内置在底把的空腔内，击锤的摆动行程为18mm，扳机的扣动行程为8mm，扳机力设计在25N左右，既保证双动击发时的力度可控，也能避免走火风险；枪管与底把的连接采用过盈配合加横向销钉固定，配合长度为20mm，能够承受点38口径弹药击发时的膛压，销钉孔的位置设计在枪管下方的退壳杆让位槽内，不会破坏枪械的外观完整性。

　　退壳机构采用传统的中心杆顶出设计，退壳杆的行程为35mm，刚好能将弹壳完全顶出弹膛，退壳杆的复位弹簧采用直径0.8mm的弹簧钢丝绕制，弹簧预紧力设置为5N，保证退壳完成后退壳杆能自动复位，不会突出于枪管前端影响携行。所有零件的棱角处都做了R0.5的倒角处理，既避免加工和装配过程中划伤手部，也能减少零件应力集中，提升整体结构强度；零件之间的配合间隙根据加工方式做了区分，采用金属切削加工的零件配合间隙控制在0.03-0.05mm，采用3D打印制作的非受力零件配合间隙放大到0.1-0.15mm，抵消打印过程中的尺寸误差，保证装配顺畅。

　　从结构可靠性角度考虑，所有受力零件的材料都推荐采用45号钢或者40Cr合金钢，击针、棘爪这类高频受力的小零件建议做淬火处理，硬度达到HRC40-45即可，不需要过高的硬度避免脆断；非受力的护片、装饰件可以采用胡桃木、ABS塑料、铝合金等易加工材料，降低整体制作成本。整套结构没有设计复杂的曲面特征，除了握把的曲面需要三轴铣床加工或者3D打印外，其余所有零件都可以通过普通的车、铣、钻工序完成加工，对加工设备的要求极低，非常适合个人DIY制作或者教学场景下的小批量加工演示。
