0.22口径单发西部风格枪械结构设计

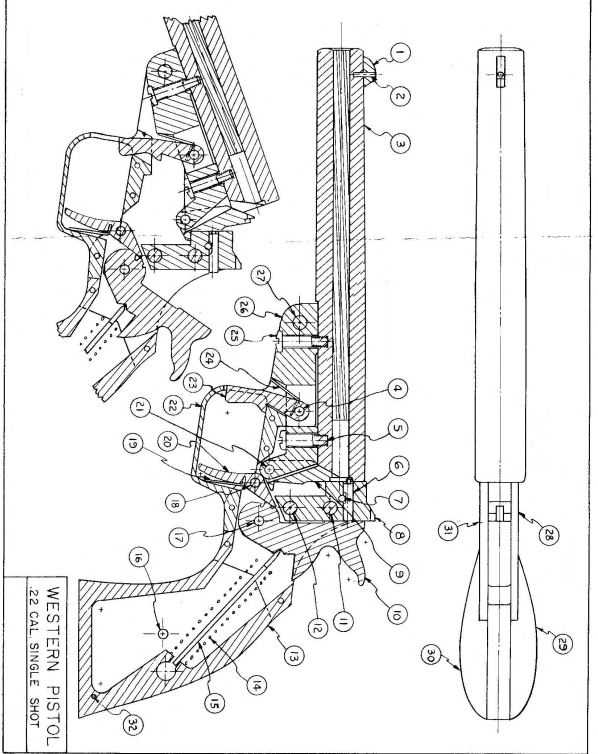

　　从结构拆解视图可以看出，这款单发枪械的整体布局完全遵循传统西部枪械的握持逻辑，握把采用贴合手掌弧度的曲面造型，内部预留击锤簧、阻铁等发射机构的安装腔体，握把片通过侧面沉头螺钉固定，既保证握持摩擦力，也方便后期拆解维护。枪管部分采用长直圆管结构，与机匣采用过盈配合加横向销钉固定，保证同轴度的同时，能承受0.22口径弹药击发时的膛压，枪管尾部加工有弹膛定位面，与机匣上的退壳挺槽位精准对齐，避免击发后弹壳卡滞。

　　击发机构采用外露式击锤设计，击锤通过转轴固定在机匣尾部，击锤簧采用圆柱螺旋压缩弹簧，安装在握把内部的导杆上，扳机通过连杆与阻铁联动，扣动扳机时阻铁解脱击锤，击锤在弹簧力作用下向前回转打击击针，完成击发动作。整个发射机构的零件均采用平面铣削加工即可成型，没有复杂的曲面结构，对加工设备要求较低，适合小批量自制场景。

　　这款枪械的应用场景主要集中在民用休闲射击、枪械结构教学演示以及复古枪械收藏复刻领域，作为单发枪械，其结构简单可靠，没有复杂的供弹机构，故障率远低于半自动或全自动枪械，非常适合新手熟悉枪械基本发射原理，也能作为影视道具制作的结构参考，还原西部题材作品中的枪械细节。

　　从安装边界来看，整枪长度控制在常规单手握持枪械的合理范围内，枪管长度与握把长度比例符合传统西部手枪的视觉比例，机匣宽度控制在30mm以内，保证握持时不会出现硌手的情况，所有活动零件的运动行程都做了限位设计，击锤回转角度不超过45度，扳机行程控制在8mm以内，保证操作手感的同时避免零件超出行程出现干涉。

　　设计思路上完全围绕结构简化展开，全枪零件数量控制在30件以内，大部分零件采用板材或棒材直接加工，不需要复杂的铸造或注塑工艺，所有配合面均采用间隙配合或过渡配合，公差要求宽松，普通铣床、钻床即可完成全部零件加工，装配时不需要专用工装，仅通过销钉、螺钉即可完成整枪组装。退壳机构采用刚性退壳挺设计，在枪管尾部上方加工有退壳挺凸起，击发后手动向后拉动枪管（或撅开式结构），弹壳在退壳挺作用下自动退出弹膛，不需要额外的弹性零件，进一步降低结构复杂度。

　　从结构强度角度考虑，机匣作为核心承载零件，采用整体式钢件加工，壁厚不小于3mm，在击锤转轴、扳机转轴等受力位置做了加厚处理，避免反复击发后出现裂纹，枪管采用无缝钢管加工，内膛加工有膛线（也可根据需求做成滑膛结构适配不同弹药），枪口位置加工有倒角，避免装弹时刮伤弹头。握把可采用木材或工程材料制作，通过两个螺钉固定在机匣握把座上，可根据使用者手型更换不同尺寸的握把片，提升握持舒适度。

　　瞄准机构采用简单的准星照门结构，准星固定在枪管前端上方，照门固定在机匣尾部上方，均采用燕尾槽固定，可通过敲击调整左右位置，适配不同射击距离的弹道高，没有复杂的可调表尺，符合单发短程射击的使用需求。保险机构采用传统的击锤半待击缺口设计，将击锤扳到半待击位置时，阻铁卡入击锤的半待击槽，此时扣动扳机无法解脱击锤，避免携行时意外击发，需要射击时将击锤完全扳倒待击位置即可扣动扳机击发，结构简单可靠，不需要额外的保险操作杆。
