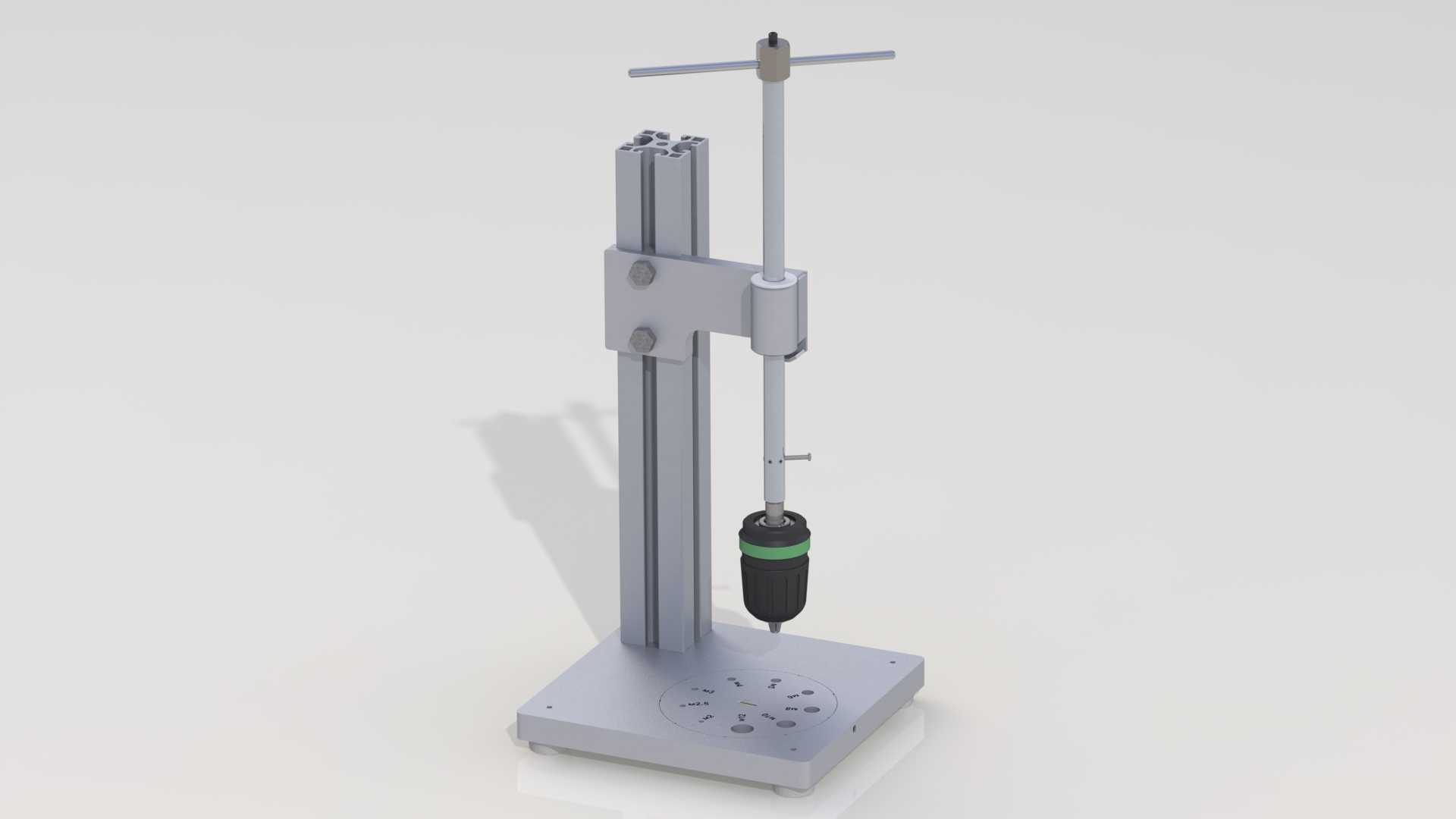

垂直式手动螺纹攻丝支架工装结构

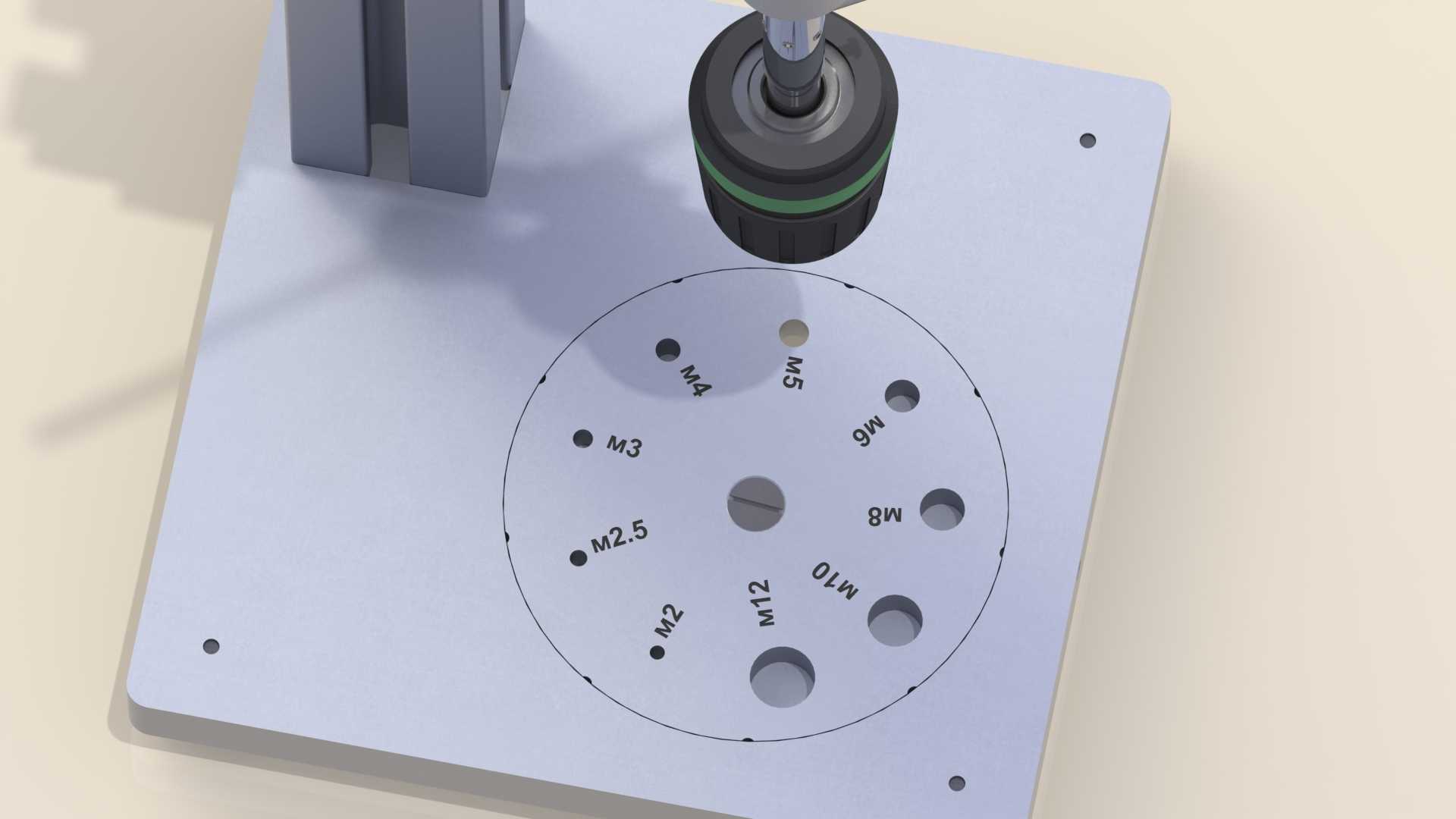

　　在小批量零件加工、机修现场配做螺纹孔、教学实训场景中，经常会遇到手持丝锥攻丝容易偏斜、螺纹垂直度超差导致丝锥折断的问题，这款垂直攻丝支架就是针对这类场景设计的手动加工辅助工装。从结构设计逻辑来看，整套装置以厚重的方形铸铁底座作为安装基准，底座上加工有多组不同规格的定位孔位与T型槽，可适配不同外形的待加工工件装夹，底座自身的重量足够抵消手动施压时的倾覆力矩，无需额外打膨胀螺栓固定在工作台面上，适合移动作业场景使用。立柱部分采用双矩形导轨拼接结构，相比单圆柱导轨的结构，双导轨的抗扭转能力更强，滑套上下移动时不会出现周向转动，保证下端装夹的丝锥始终与底座基准面保持垂直，导轨表面做了硬化处理，长期往复滑动也不会出现磨损拉毛的问题，

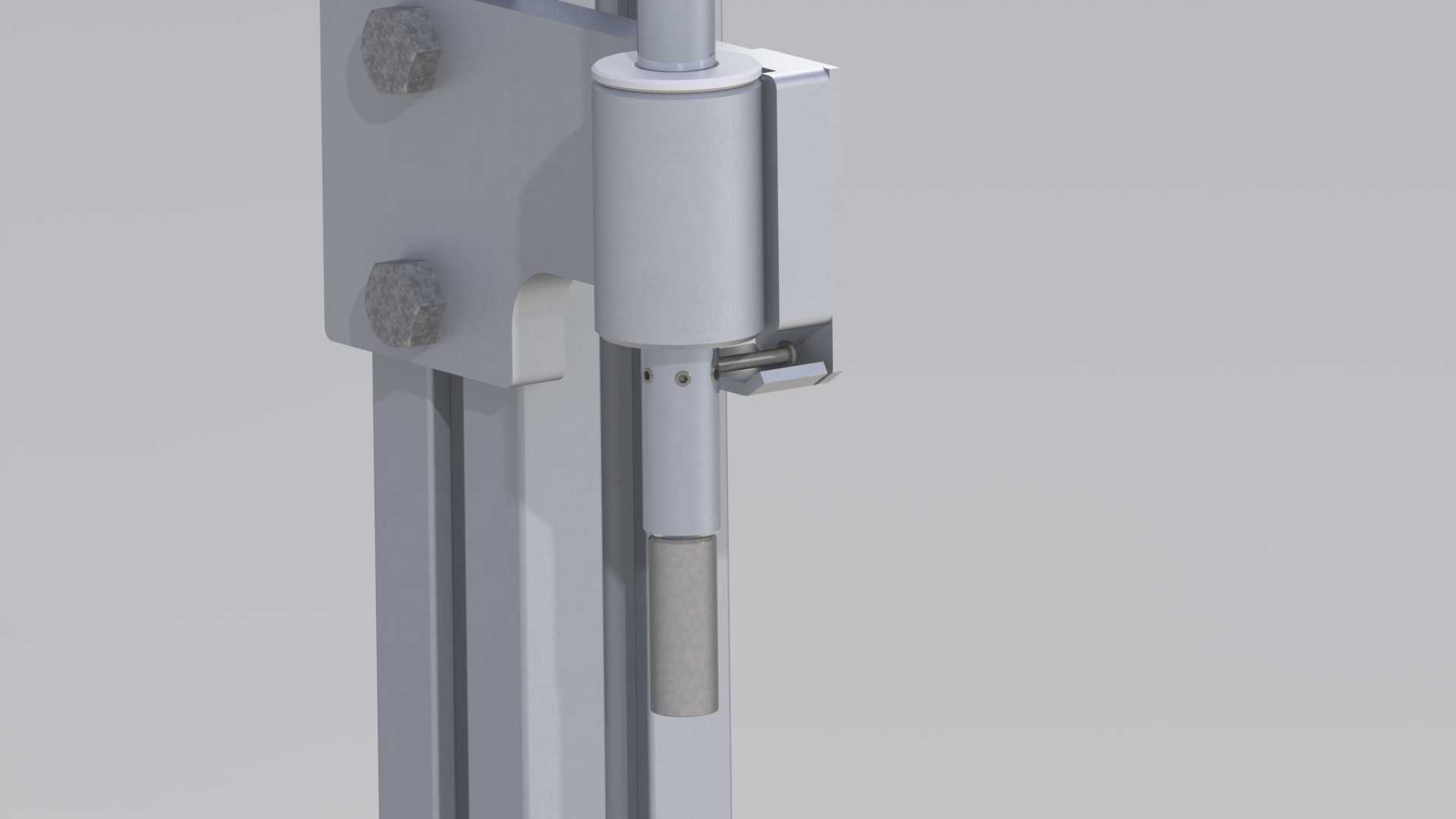

　　滑套与导轨之间设置了可调间隙的铜衬套，使用一段时间后出现间隙可以通过侧顶丝调整，避免滑套晃动影响攻丝垂直度。顶部的T型转动手柄通过梯形丝杆与滑套连接，梯形丝杆具备自锁特性，转动手柄时可以平稳控制滑套的进给速度，不会因为手劲大小变化出现进给量突变导致丝锥崩齿，丝杆的导程设置为4mm，每转动一圈手柄滑套进给4mm，刚好匹配普通公制螺纹的攻丝进给节奏，操作人员可以很方便地控制进给量，攻盲孔螺纹时也能通过手柄的转动圈数精准控制攻丝深度，避免丝锥顶到孔底折断。下端的装夹头采用标准钻夹头结构，夹持范围覆盖M3到M12的常用公制丝锥，也可以换装螺丝刀夹头、钻头夹头，实现手动钻孔、拧螺丝等拓展功能，夹头与滑套之间设置了浮动连接结构，

　　允许微小的径向浮动，弥补丝锥初始导入时的微小对中误差，避免刚性连接导致的丝锥别断。滑套侧面设置了锁紧旋钮，调整好初始高度后可以锁紧滑套，方便工件装夹、丝锥更换操作，立柱与底座之间通过内六角螺栓刚性连接，连接面经过精磨处理，保证立柱与底座的垂直度公差在0.02mm/100mm以内，满足普通螺纹加工的垂直度要求。从安装边界尺寸来看，整套装置的底座长宽尺寸为200mm*250mm，立柱总高度为450mm，滑套的最大有效行程为180mm，最大可装夹的工件高度为150mm，占用工作台面空间小，适合放置在普通钳工台、实训工作台面上使用。在实际使用过程中，先将待加工工件通过台虎钳或者压板固定在底座上，调整工件位置使待攻丝的底孔与夹头中心对齐，

　　选择对应规格的丝锥装夹在夹头上，转动顶部手柄使丝锥对准底孔入口，施加轻微向下压力的同时匀速转动手柄，即可完成垂直攻丝作业，相比手持丝锥攻丝，加工出的螺纹孔垂直度可以保证在0.05mm以内，螺纹的牙型完整度更高，不会出现螺纹偏斜导致的装配干涉问题，也能大幅降低新手攻丝时的丝锥折断概率。除了常规的钢件、铝件攻丝作业外，更换夹头后还可以安装小型打磨头、抛光头，对小型零件进行垂直方向的打磨、压装作业，比如小型轴承的压装、塑料件的铆接等场景都可以适配，弹簧加载的导向柱结构可以在进给过程中提供稳定的阻尼反馈，操作人员可以通过手感判断切削阻力的变化，及时调整进给速度，避免硬顶导致的刀具损坏。整套结构没有复杂的传动部件，日常维护只需要定期给导轨、丝杆涂抹润滑脂即可，使用寿命长，适合加工车间、维修班组、职业院校实训场地等场景配置，弥补小型台式攻丝机占用空间大、移动不便的不足，也解决了手动攻丝垂直度难以保证的痛点。
