穆勒伊顿M22系列工业控制按钮组件

　　这套工业控制按钮组件覆盖了低压电控柜、机床操作面板、自动化产线工位控制端的绝大多数操作需求，从现场布线的实际工况出发，整套元件的安装尺寸完全适配标准22mm面板开孔，不管是新做设备的面板排布，还是老旧产线的操作元件替换，都能直接匹配原有安装位，不需要额外扩孔或者补焊安装支架，能大幅缩短现场改造的停机时长。

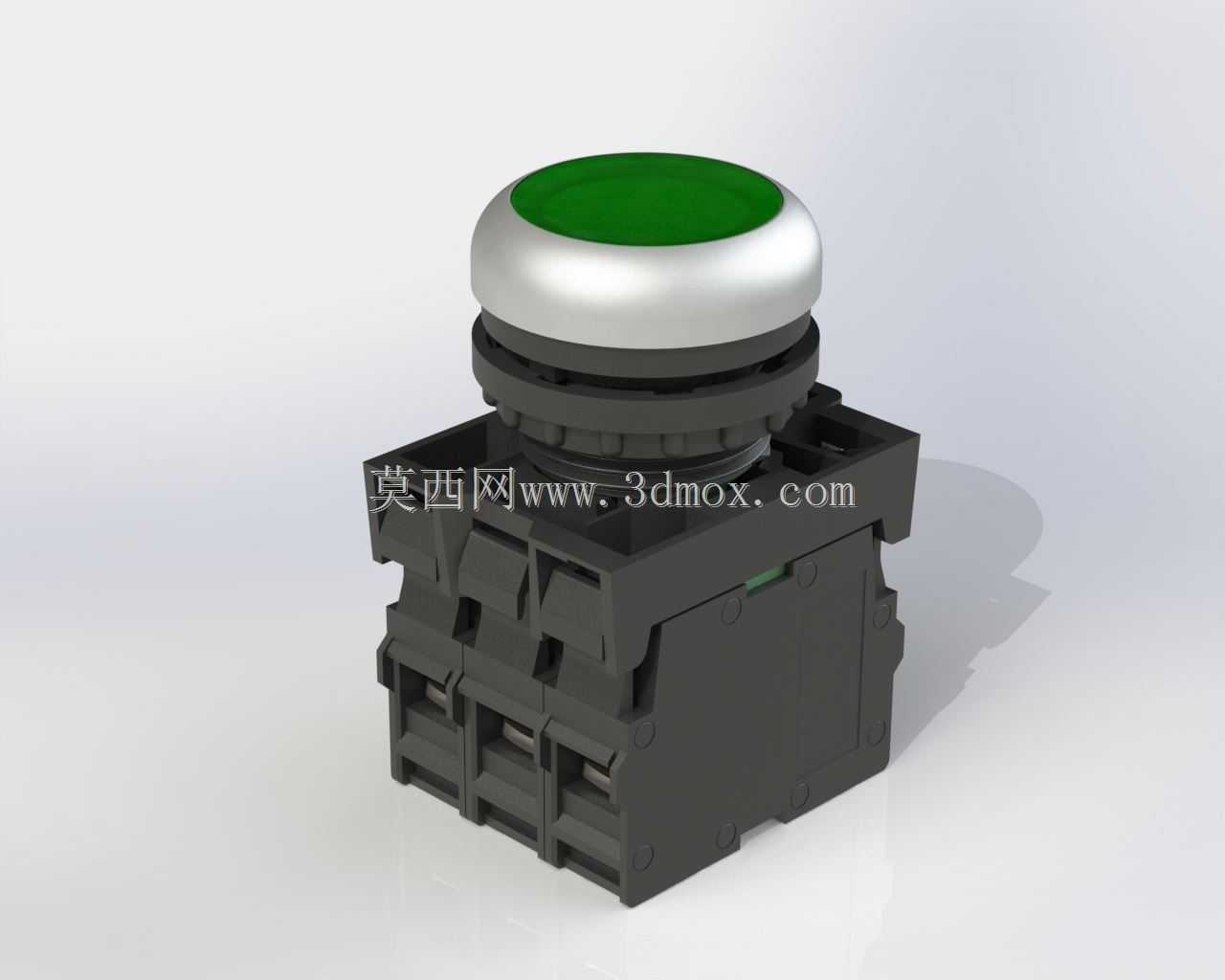

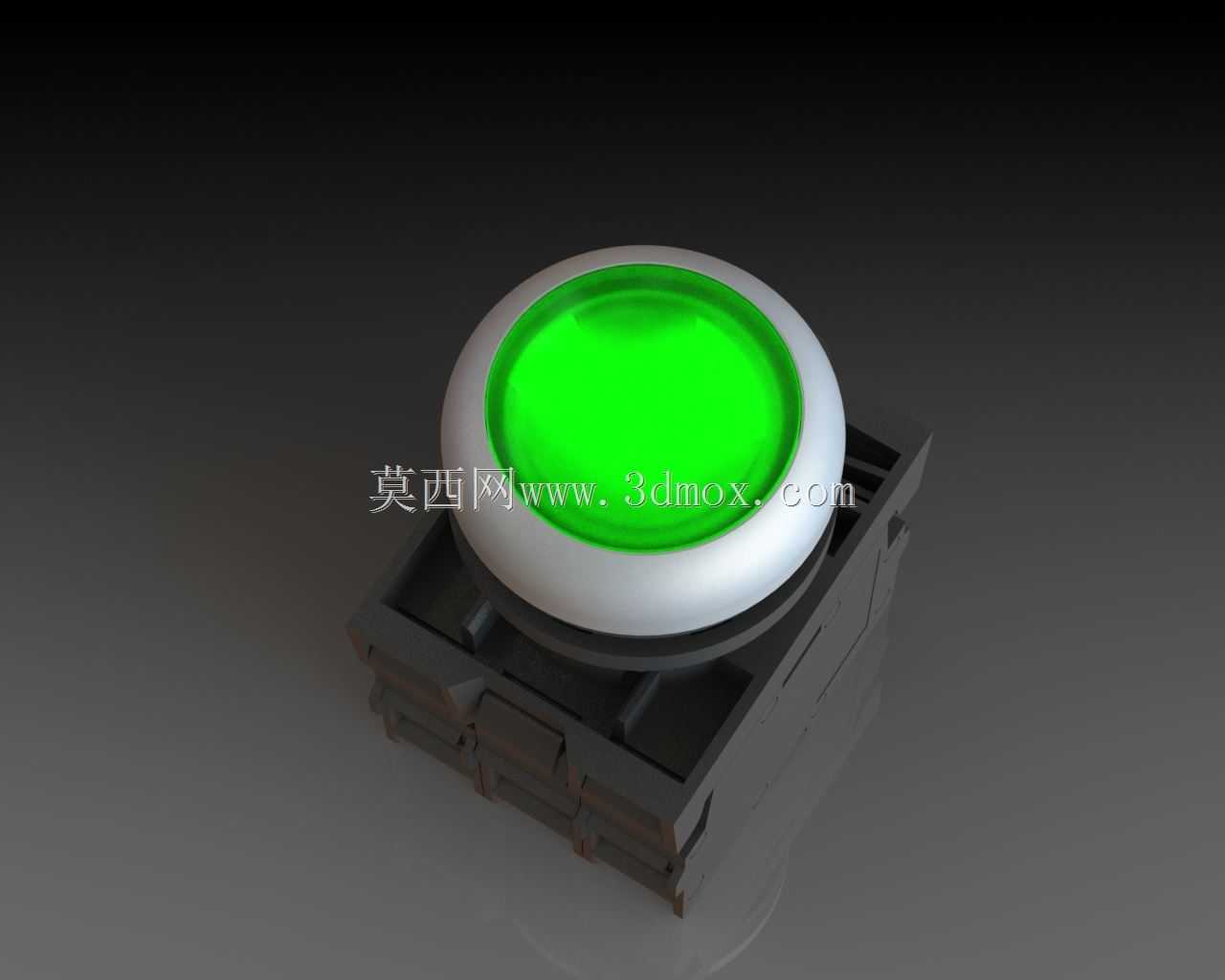

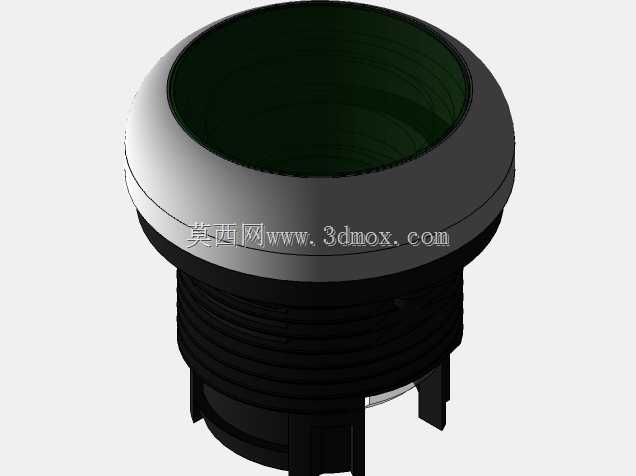

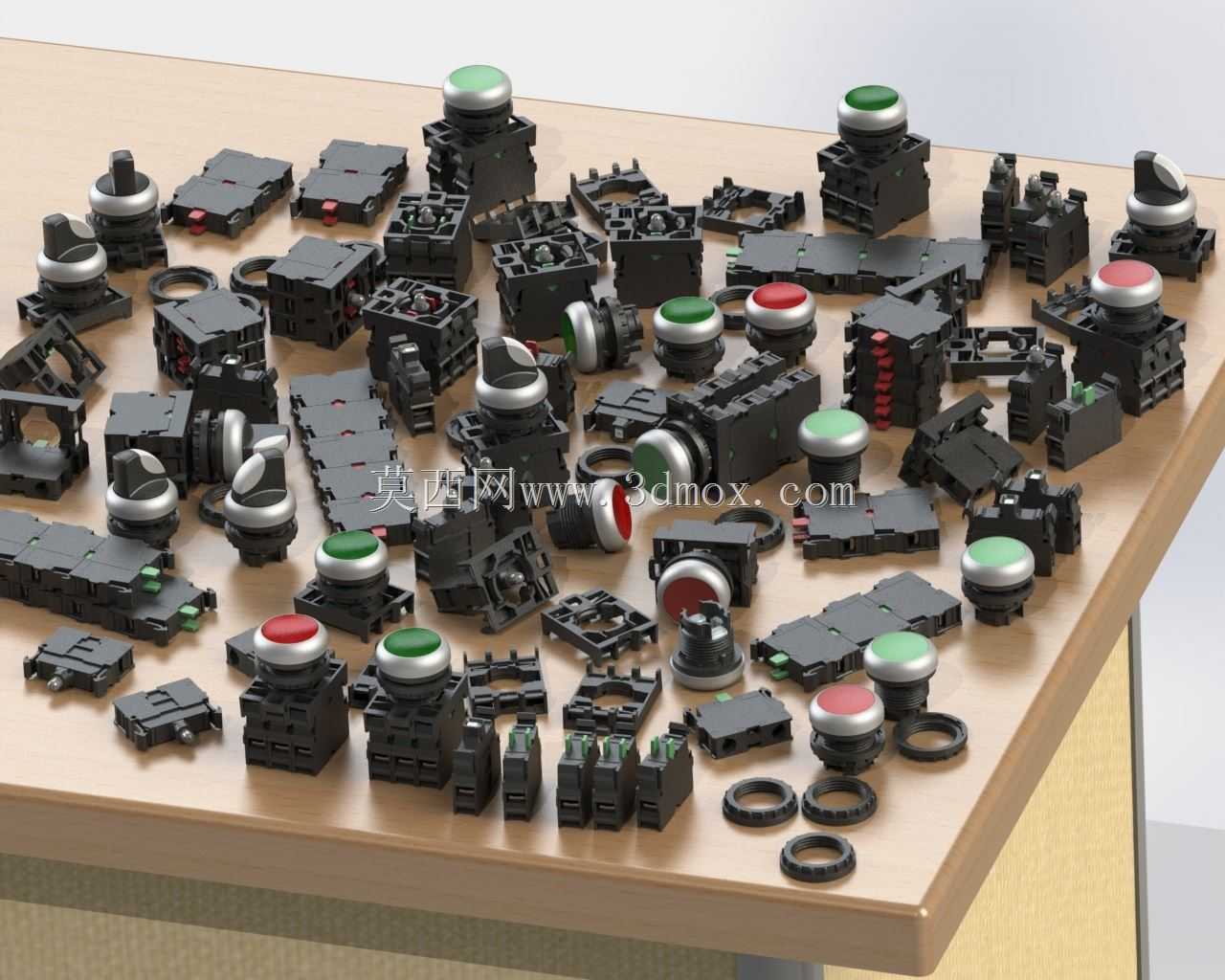

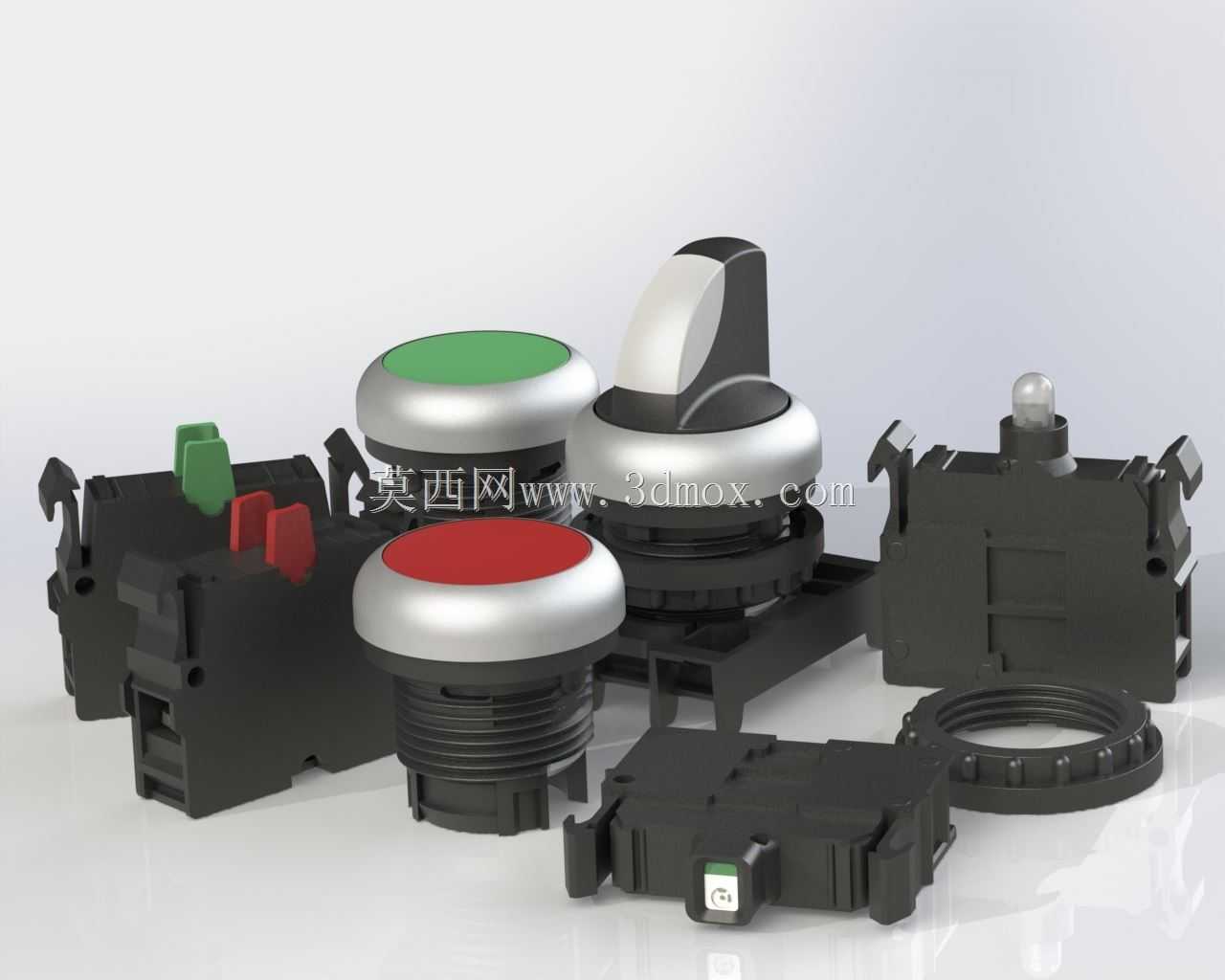

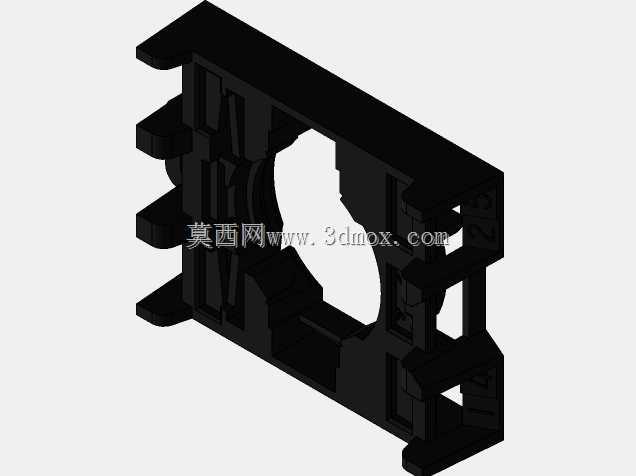

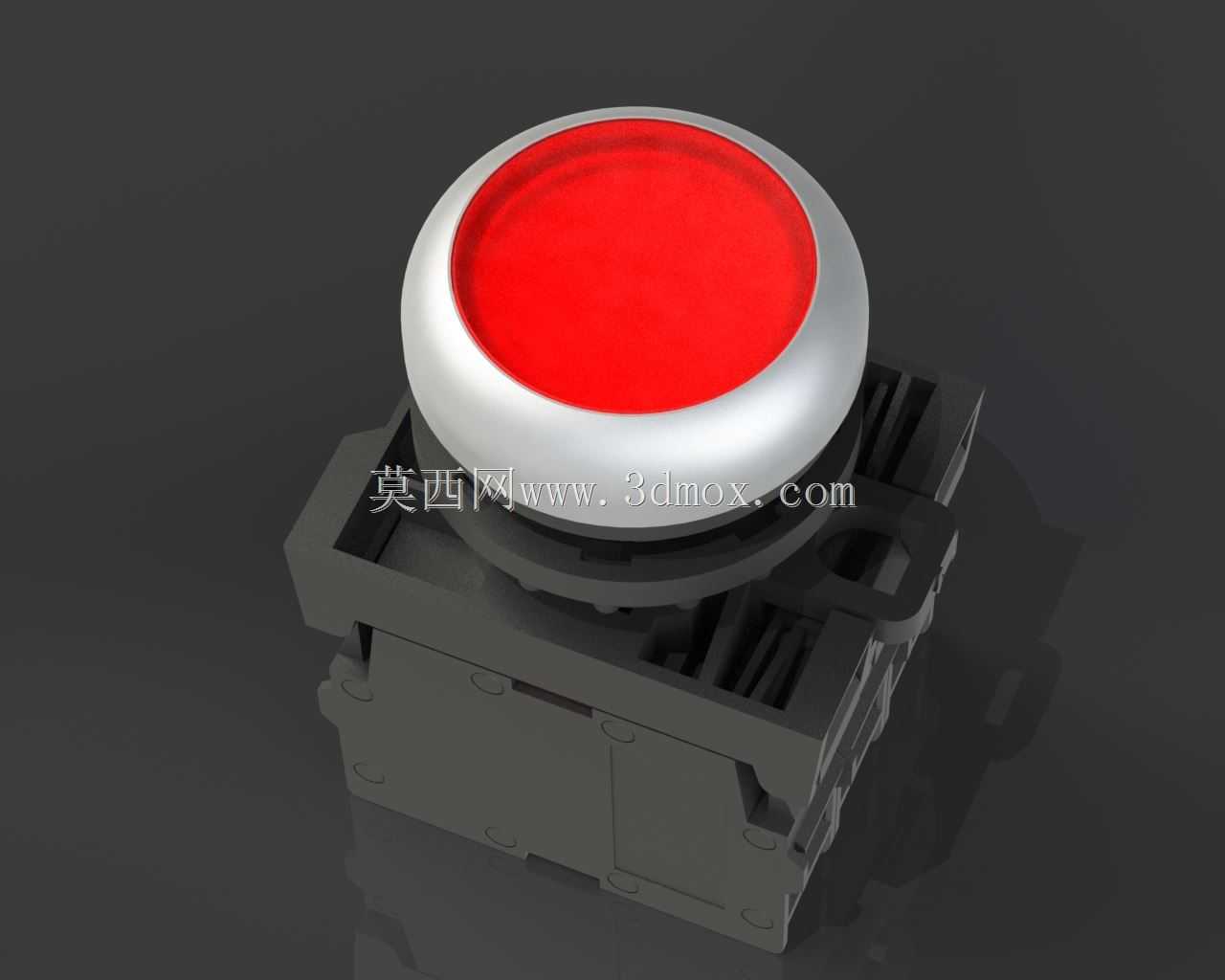

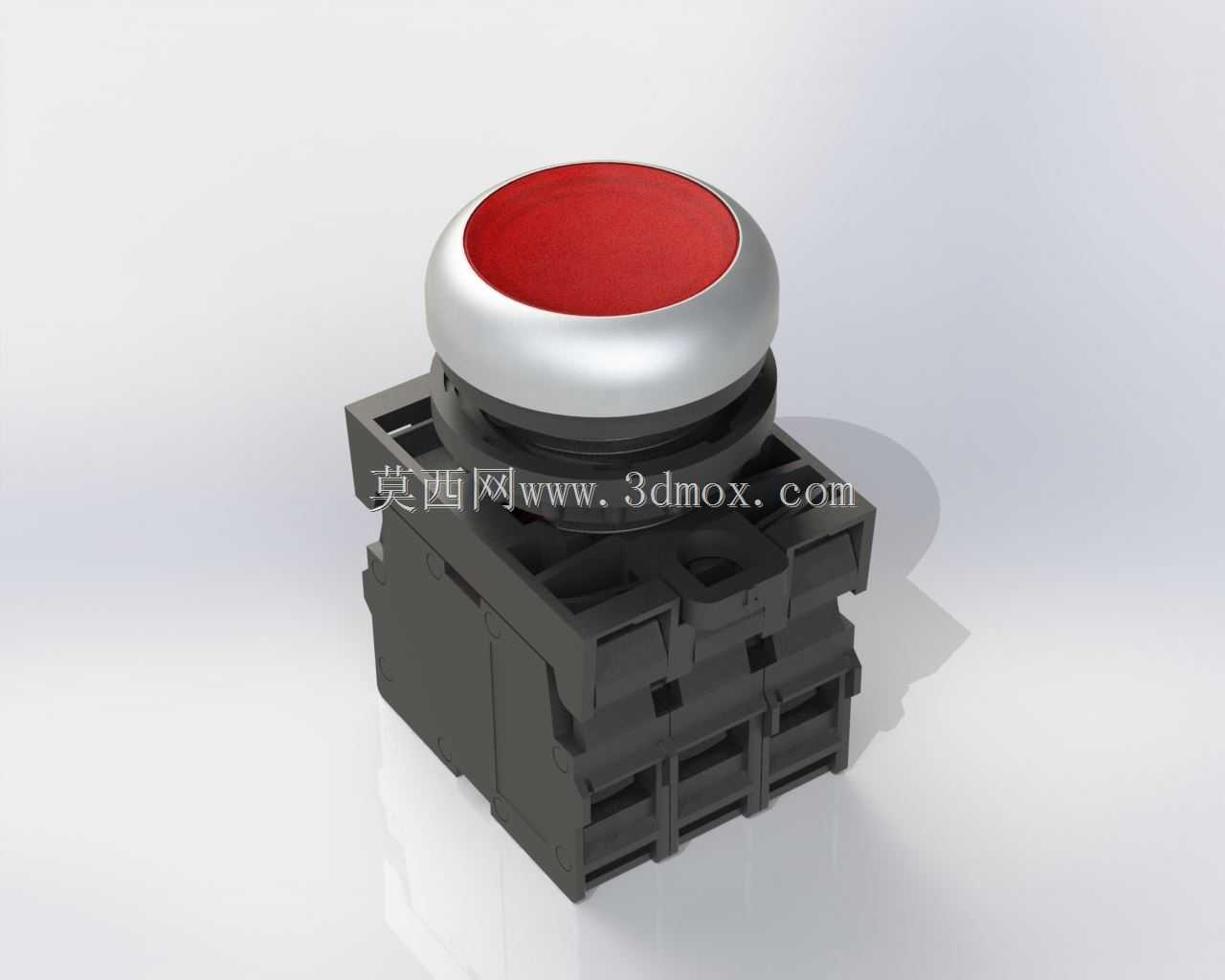

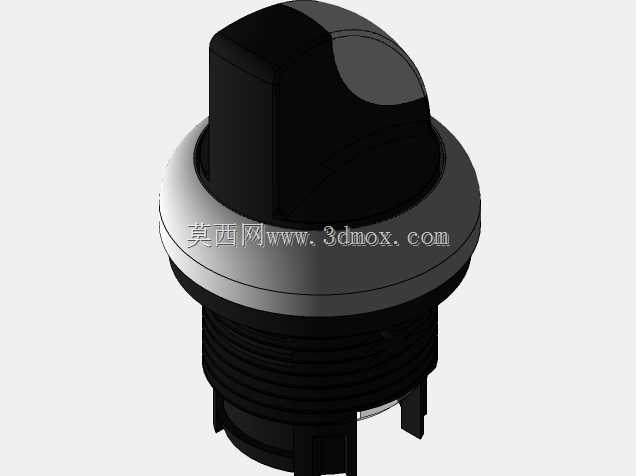

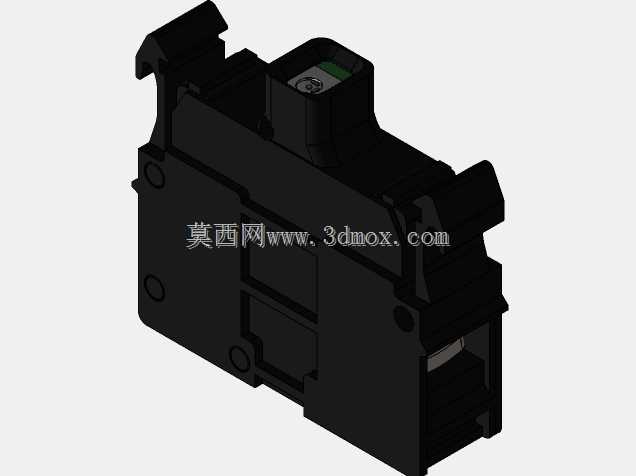

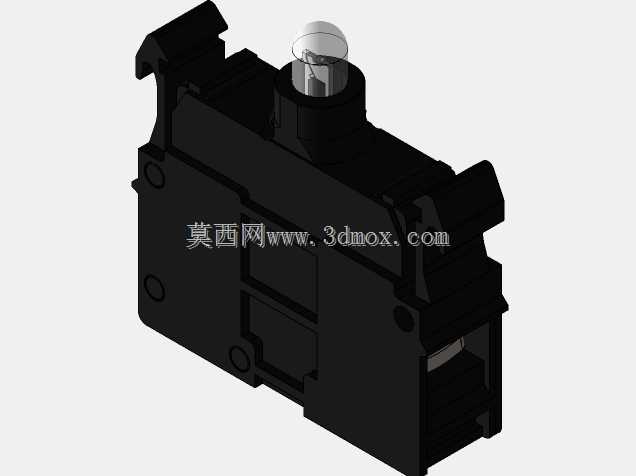

　　从功能划分来看，整套组件包含了平头自复位按钮、带灯自锁按钮、二位置旋钮选择开关、急停蘑菇头按钮，还有配套的触点模块、安装卡扣、固定螺母、密封垫圈，不同功能的操作头可以和触点模块自由组合，比如需要常开常闭组合的点位，只需要在操作头后端叠加对应数量的触点块就行，不需要单独采购整只按钮，能有效降低备件库存的积压。带灯按钮的灯座模块和触点模块采用分层卡扣结构，更换指示灯的时候不需要拆动后端的控制线，只需要从面板正面旋下操作头就能抽出灯座，现场维护的时候不用断电拆线，能减少非计划停机的时间。

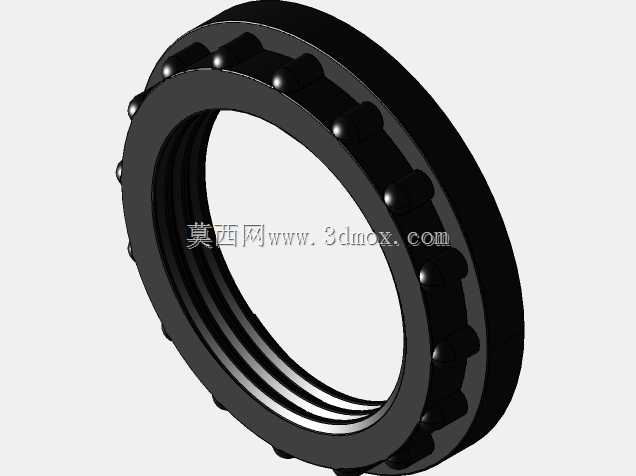

　　设计层面上，所有操作头的按压行程都做了统一调校，自复位按钮的按压反馈力度控制在5N左右，既不会因为面板震动出现误触发，也不会让操作人员长时间按动的时候出现手部疲劳，旋钮开关的档位定位有清晰的咔哒反馈，戴劳保手套操作的时候也能明确感知档位是否切换到位，不会出现虚位导致的控制指令漏发。固定螺母采用了带防松齿的结构，拧紧之后能卡在面板的防滑槽里，设备长期运行产生的震动也不会让螺母松动移位，密封垫圈采用耐油橡胶材质，在有切削液、润滑油飞溅的机床加工场景下，能达到IP65的面板正面防护等级，不会有液体渗入柜内导致触点短路。

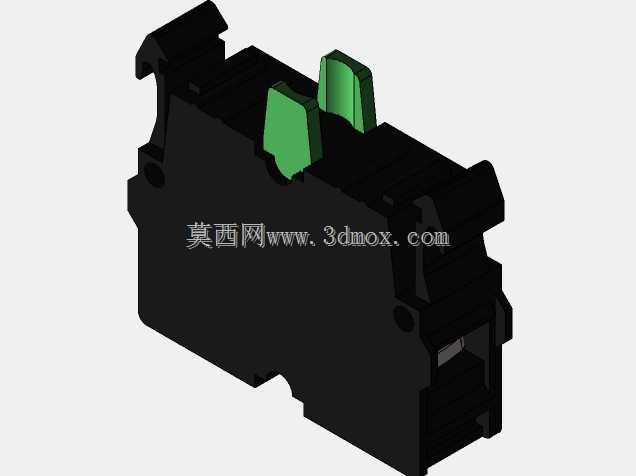

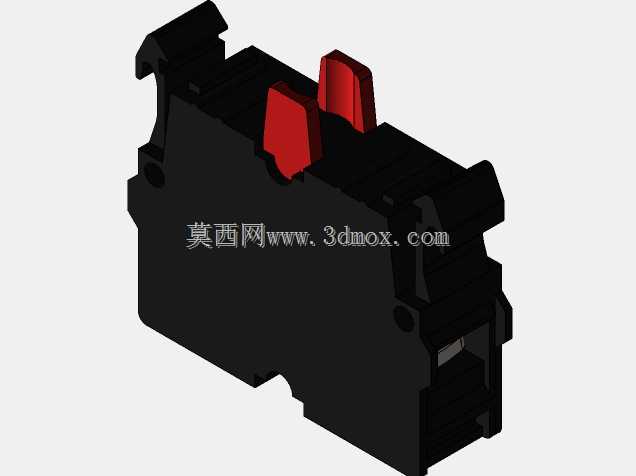

　　触点模块的接线端采用了升降式压线结构，不需要压接冷压端子，剥掉线皮直接插入拧紧螺丝就能完成接线，接线端的导电件做了镀锡处理，在潮湿或者有轻微腐蚀性气体的车间环境里，也不会出现氧化层导致的接触不良，每个触点模块都带有明确的常开常闭标识，接线的时候不需要反复核对说明书，能减少接线错误的概率。配套的标识牌卡扣可以直接卡在操作头和面板之间，方便现场标注每个按钮的功能，比如启动、停止、复位、手动自动切换这些标识，不需要额外在面板上粘贴不干胶，避免长期使用后标识脱落导致的误操作。

　　从安装边界来看，操作头突出面板的高度控制在18mm以内，不会因为突出过多被过往的工件或者工具磕碰损坏，后端触点模块叠加三层的情况下，柜内需要的纵深空间不超过60mm，对于布线密集的小型电控柜来说，不会和线槽、接触器或者其他元件产生干涉，元件之间的最小安装间距可以做到30mm，在有限的面板空间里能排布更多的操作点位，满足复杂设备的操作需求。整套元件的塑料外壳都采用了阻燃V0级材质，即使触点拉弧产生高温也不会出现明火蔓延，满足低压电控设备的安全规范要求，金属部件都做了镀锌钝化处理，长期使用不会出现锈迹，适配各类工业现场的复杂使用环境。
