ER20弹簧夹头配套刀具收纳整理架

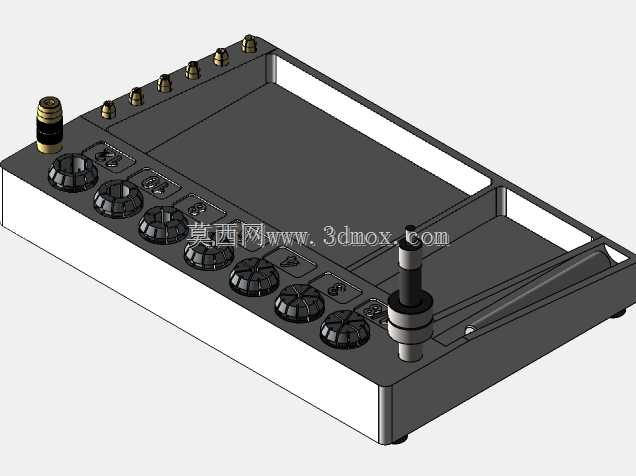

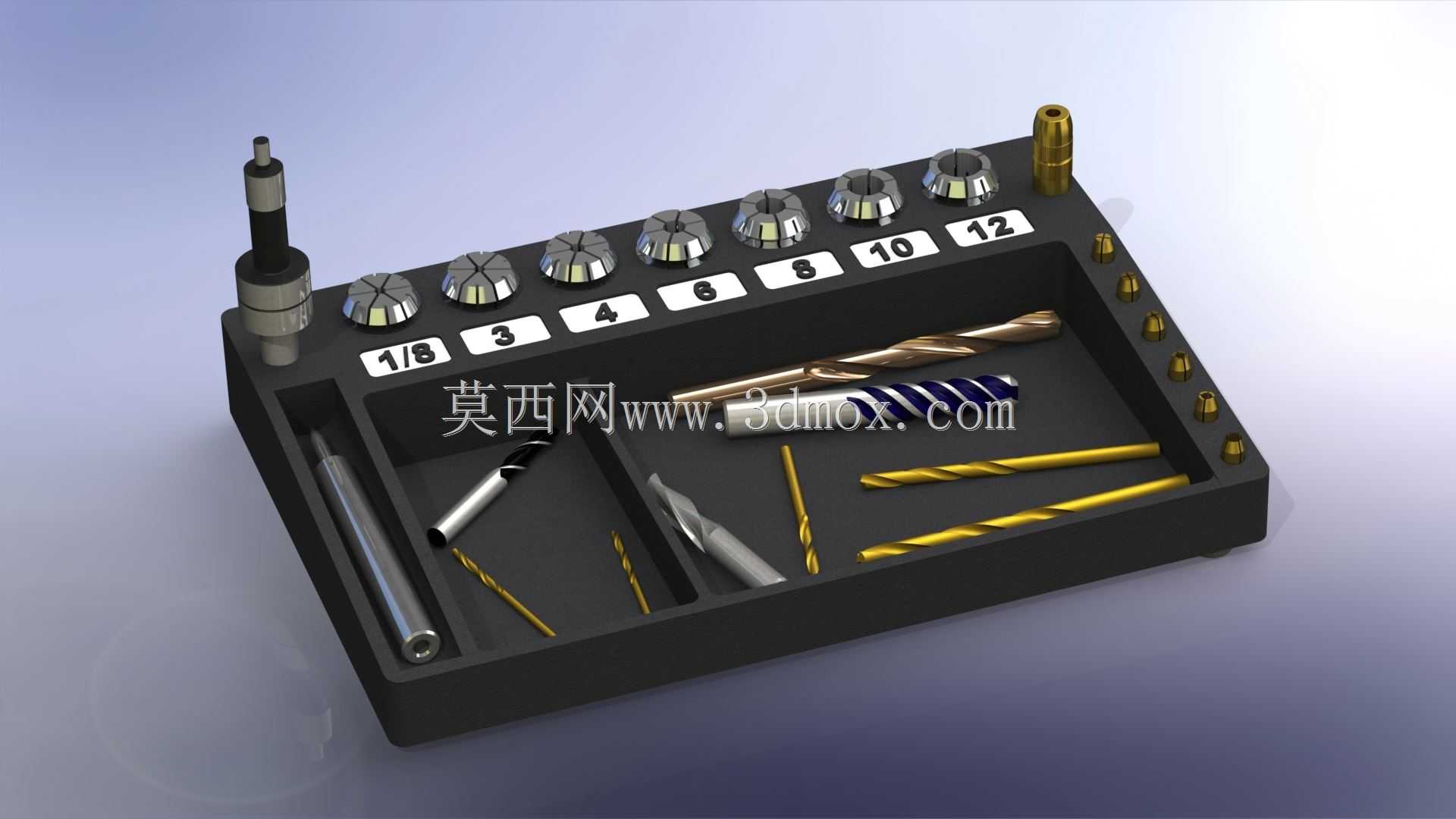

　　在数控加工、模具修配、小型机加工车间的日常作业场景里，ER20系列弹簧夹头是主轴装夹小径刀具的核心配套件，配套的钻头、铣刀、丝锥等刀具规格零散，若随意堆放在工具箱内，极易出现夹头磕碰变形、刀刃崩损、规格混放找件耗时的问题，这款ER20夹头架正是针对这类现场管理痛点设计的工位级收纳工装。从实际使用场景出发，这款收纳架可直接放置在加工中心操作工位旁的工作台面上，也可通过侧边预留的安装孔固定在机床侧挂板上，适配单人单机的刀具日常取用需求，无需额外配置大型刀具柜，对于小批量加工、频繁换刀的作业场景适配性极强。设计阶段优先考虑了工位操作的取用逻辑，夹头存放位沿架体上沿一字排布，每个夹头位旁蚀刻有对应夹持规格标识，覆盖1/8、3、4、6、8、

　　10、12mm等ER20夹头常用夹持规格，取用夹头时无需反复核对规格，伸手即可拿到对应型号，减少换刀准备时间。架体的主仓做了分区隔断设计，不同长度、不同类型的刀具可分区域放置：长柄直柄钻头、加长铣刀可放置在左侧长槽内，短刃立铣刀、中心钻可放置在中部小格，成品金工钻头、丝锥可放置在右侧带卡位的槽位，避免不同长度刀具堆叠导致的刀刃磕碰，同时每个槽位的深度经过测算，放置刀具后刃口不会接触槽底，防止硬质合金刀刃因接触受力出现微崩。架体右上角预留了ER扳手的专用插放位，换刀时无需翻找扳手，拿取夹头后可直接取扳手完成主轴装夹操作，侧边的小孔位可放置替换用的弹簧、紧定螺钉等夹头配套小零件，避免小零件散落丢失。从安装边界来看，

　　这款收纳架整体外形采用方正的台式结构，长宽尺寸控制在200mm*150mm范围内，高度不超过50mm，放置在工作台面上不会占用过多操作空间，架体边角做了R3圆角处理，避免操作人员取件时被锐边划伤，整体采用硬质工程塑料材质注塑成型，重量轻且耐切削液腐蚀，日常沾到切削液、润滑油后可直接擦拭清理，不会出现锈蚀掉屑污染刀具的问题。在结构设计细节上，夹头放置位采用下沉式台阶孔设计，孔深刚好承托ER20夹头的锥面部位，夹头放入后不会歪斜倾倒，同时孔位与夹头之间预留0.2mm的间隙，沾有少量切屑的夹头也可顺利放入，不会出现卡滞。刀具存放槽的内壁做了细微的防滑纹路，放置光滑的直柄刀具时不会出现滚动滑落的情况，即使架体受到轻微碰撞，

　　槽内刀具也不会掉出。对于加工工位的5S管理来说，这款收纳架可实现ER20夹头及配套常用刀具的定置管理，所有工具一目了然，换刀时的找件时间可缩短60%以上，同时避免刀具随意堆放导致的精度损耗，延长夹头和刀具的使用寿命。在小型维修车间、教学实训车间的场景下，这款收纳架也可用于实训工具的整理，帮助操作人员养成工具归位的习惯，减少工具遗失的概率。设计时还考虑了不同使用习惯的适配，架体的左右两侧都预留了箭头标识的操作提示位，若需要将架体固定在墙面挂板上，可根据安装方向调整标识朝向，保证规格标识始终正对操作人员视线，不会出现反向认读的问题。整体结构没有多余的复杂构件，所有槽位一体成型，没有拼接缝隙，日常清理时只需用毛刷扫去槽内切屑即可，维护成本极低，适配机加工工位长期高频使用的需求。
