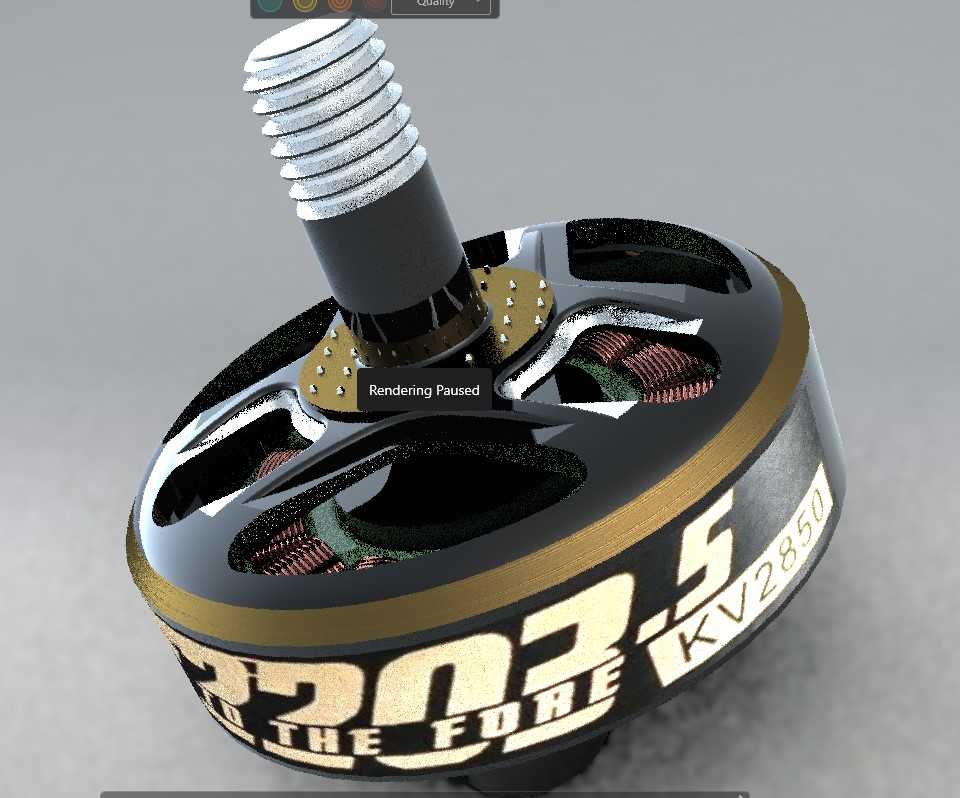

T型2203.5KV2850无刷直流四旋翼动力电机

　　这款无刷直流电机是专为小型四旋翼飞行器设计的核心动力输出部件，在消费级迷你航拍无人机、室内穿越机、小型教育类无人机平台上有着广泛的适配场景，能够为整机提供稳定的推力输出，支撑飞行器完成悬停、机动飞行、航线飞行等各类动作。从实际使用场景来看，这类高KV值的小尺寸无刷电机，主要适配3-4英寸规格的螺旋桨，在轻量化四旋翼平台上，单电机搭配对应桨叶可提供数百克的静拉力，四机组合即可满足起飞重量在1.5kg以内的小型无人机的动力需求，不管是日常休闲飞行的迷你穿越机，还是用于教学演示的小型四旋翼实训平台，或是搭载轻量化摄像头的微型航拍无人机，都能匹配对应的动力输出区间。

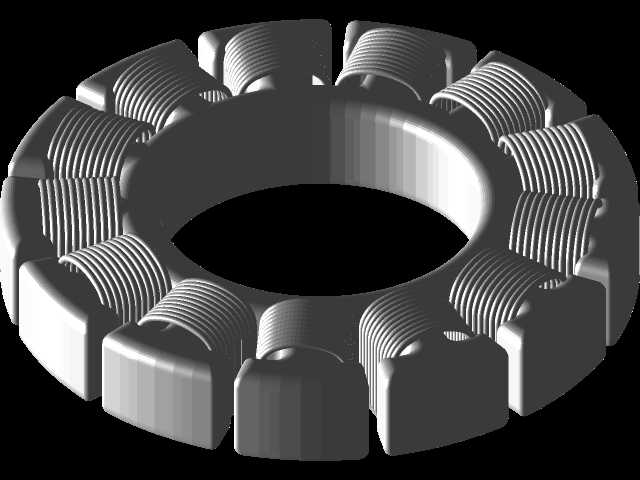

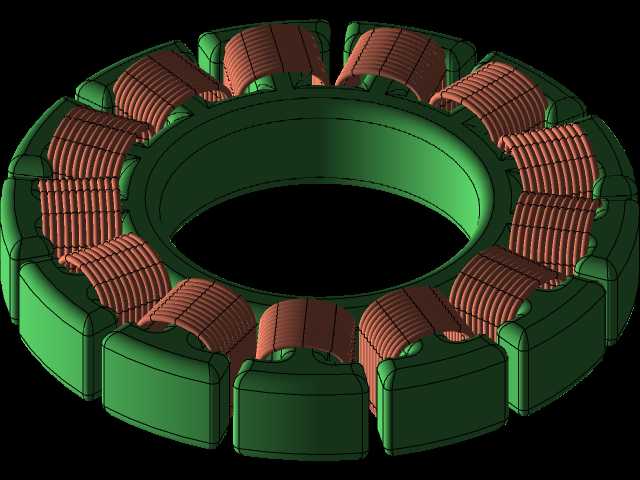

　　从产品功能特性来看，该电机采用外转子结构设计，转子外壳集成了磁钢组件，运转时外转子随螺旋桨同步转动，相比内转子结构，外转子设计在同尺寸下能够输出更大的扭矩，更适合直接驱动螺旋桨，不需要额外搭配减速齿轮组，既降低了动力传输过程中的机械损耗，也减少了运转过程中的异响与故障点。电机定子部分采用多槽极绕组设计，绕组绕制规整，能够在高转速运转下保持稳定的电磁转换效率，KV值2850的参数设定，意味着每提升1V的输入电压，电机空载转速会提升2850转，适配2-4S的锂电池供电区间，在常用的3S锂电池供电下，空载转速可以达到一万转以上，搭配小尺寸螺旋桨能够快速响应油门变化，满足四旋翼飞行器飞行时的快速动力调整需求，应对姿态修正、机动变向等操作时的动力响应延迟控制在极低水平。

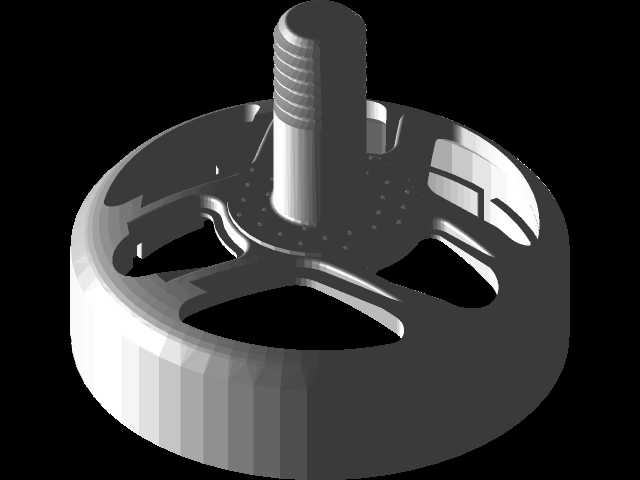

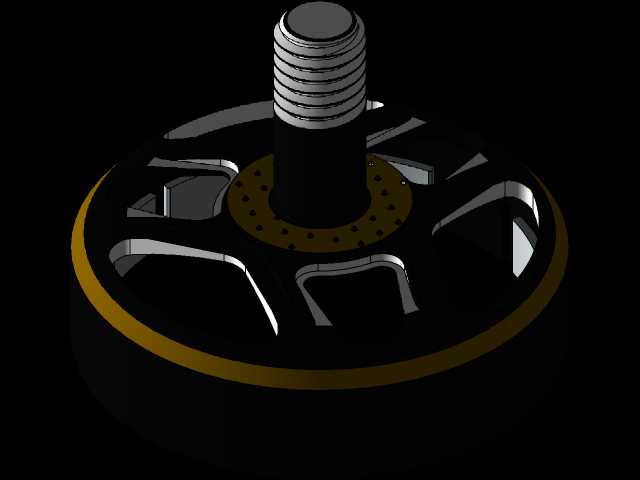

　　在设计思路上，这款电机优先考虑了轻量化与散热性能的平衡，电机外壳采用镂空设计，在转子外壳上开出多组流线型镂空槽，一方面能够降低电机自身的重量，减少飞行器的无效负载，另一方面在电机高速运转时，气流可以通过镂空槽直接流经定子绕组区域，带走绕组通电产生的热量，避免长时间大油门运转时出现绕组过热退磁、效率下降的问题。电机顶部的输出轴采用标准螺纹设计，螺纹规格适配市面上绝大多数同尺寸螺旋桨的安装孔位，不需要额外加工转接件，轴体采用高强度钢材加工，表面做了防锈处理，能够承受螺旋桨高速旋转时产生的离心力与飞行过程中的振动载荷，避免出现轴体弯曲、断裂的问题。电机底部的安装基座采用标准化的孔位布局，安装孔间距符合小型穿越机、迷你无人机的通用安装标准，可以直接固定在常见的16mm、19mm间距的电机机臂上，不需要重新打孔调整安装位置，降低了整机装配的适配难度。

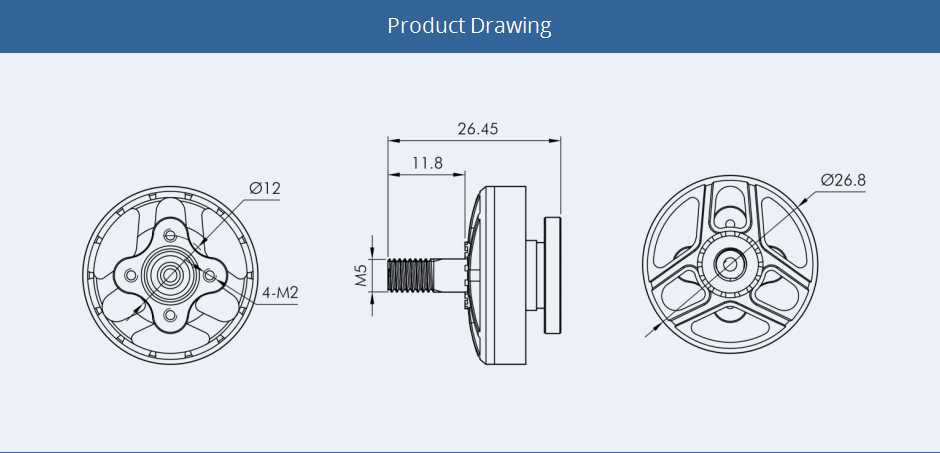

　　从外形尺寸与安装边界来看，这款电机定子直径为22mm，电机整体高度控制在较低水平，安装到机臂上之后，不会占用过多的机身纵向空间，能够给飞控、电池、摄像头等其他机载部件留出足够的布置空间。电机底部的出线采用耐高温硅胶线，线径适配对应的持续电流承载需求，出线位置做了防拉扯设计，避免飞行过程中振动导致线材焊点脱落。电机的转子外壳做了动平衡校准，出厂时就完成了高精度的动平衡调试，高速运转时的振动量控制在极低水平，不会因为电机自身振动导致飞行器出现画面果冻、飞控姿态解算偏差等问题。在实际装配过程中，只需要将电机通过四颗M2规格的螺丝固定在机臂对应的安装位上，焊接好电调的三相输出线，搭配对应的螺旋桨即可完成动力部分的装配，不需要额外做复杂的调试。

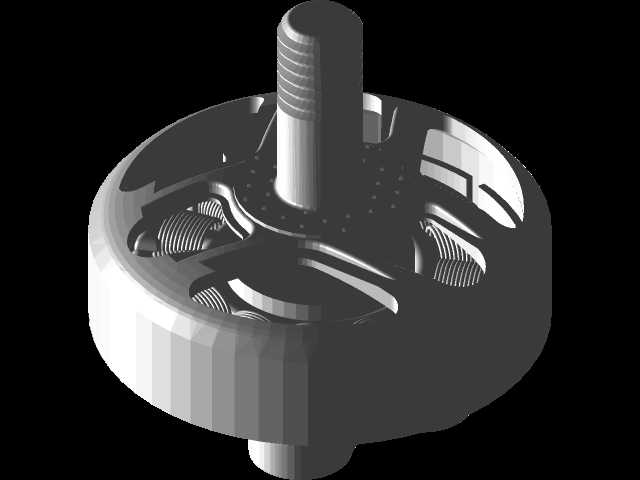

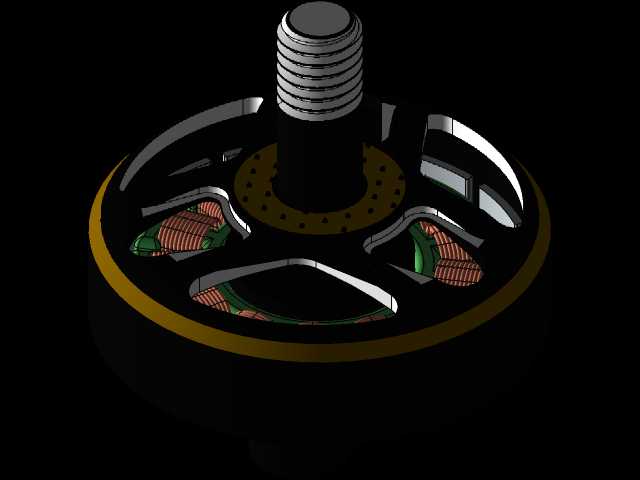

　　在实际使用过程中，这类电机的运转稳定性直接决定了飞行器的飞行安全，设计时在轴承选型上采用了高精度的微型轴承，能够承受径向与轴向的复合载荷，在长时间高速运转下依然保持较低的磨损量，延长电机的整体使用寿命。电机的磁钢采用高牌号的永磁材料，磁性能稳定，在高温环境下也不会出现明显的磁损，保证不同工况下的动力输出一致性。对于结构设计从业者来说，在设计小型四旋翼飞行器的动力系统时，可以直接参考这款电机的安装尺寸、重量参数、输出特性来匹配对应的电调、螺旋桨与电池参数，不需要重新从零开始设计电机结构，能够大幅缩短小型无人机平台的研发周期；对于三维建模从业者来说，这个模型完整还原了电机的各个细节结构，包括绕组排布、外壳镂空、安装孔位、输出轴螺纹等细节，可以直接用于无人机整机的虚拟装配、干涉检查、动力学仿真等工作，在CAE仿真过程中，可以基于模型的实际结构来模拟电机运转时的振动特性、散热效果，为整机结构优化提供准确的模型支撑。
