橡皮筋动力3D打印拖拉玩具车

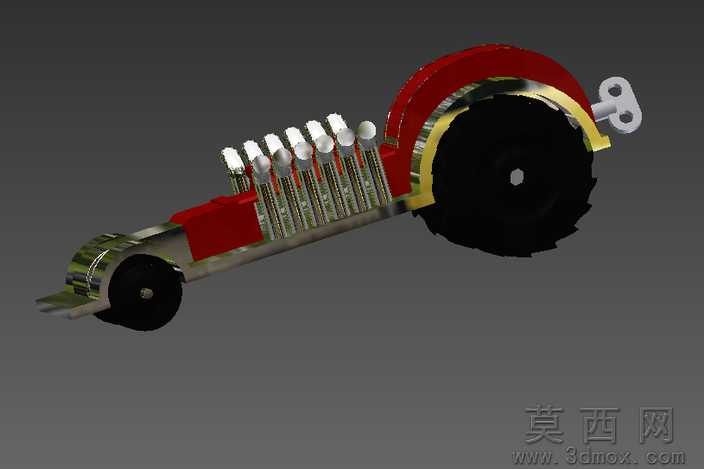

本作品为一款面向3D打印制作的橡皮筋动力拖拉玩具车，整体建模过程围绕可直接打印、免额外复杂装配的设计目标展开，在三维建模阶段对所有非橡皮筋零件做了适配FDM3D打印的结构优化，所有部件均能在普通桌面级打印设备上完成制作，无需额外支撑结构即可获得合格的打印成品。建模时首先梳理整体动力传递逻辑，以橡皮筋作为核心储能元件，将后轮作为动力输出轮，设计了匹配橡皮筋挂接的轴端固定结构，车尾设置有专用的挂接锁扣结构，用于固定橡皮筋的一端，橡皮筋另一端缠绕在传动轴上，通过转动后轮完成橡皮筋的上弦储能，释放后即可带动整车向前行进。车身主体采用长条形承载结构，建模时对车身侧壁做了加厚处理，保证打印后的结构强度，同时在车身对应传动轴的位置设计了一体式轴座，无需额外安装轴承即可让传动轴顺畅转动，降低装配难度。车身侧面的仿真排气结构采用分段式建模，每个排气部件都做了小角度拔模处理，避免打印时出现层间剥离问题，同时还原了老式拖拉机的排气造型特征，兼顾结构实用性与外观仿真度。后轮采用大直径防滑轮结构，建模时在轮面设计了凸起的防滑齿纹，既提升了行驶时的抓地力，也让打印后的车轮更具质感，轮圈与轮毂采用一体化建模，减少装配零件数量；前轮采用小直径从动轮设计，轮轴与车身前支架做了一体式结构设计，打印完成后仅需将车轮卡入轴位即可完成装配。材质渲染阶段，车身主体赋予亮红色哑光塑料材质，模拟常见玩具的注塑外壳质感，金属传动轴、排气部件赋予抛光金属材质，还原金属零件的光泽感，车轮赋予黑色橡胶材质，搭配深灰色的展示背景，突出整体结构的层次感。设计过程中充分考虑3D打印的公差特性，所有活动配合部位都预留了0.2mm的装配间隙，保证打印完成后无需打磨即可顺畅装配，整体结构无细小易损部件，适合作为青少年机械结构科普的拼装制作案例，通过组装和调试可以直观理解弹性势能转化为动能的机械原理，同时也具备不错的把玩展示属性。
