带液压自卸拖斗的小型农用拖拉机设计

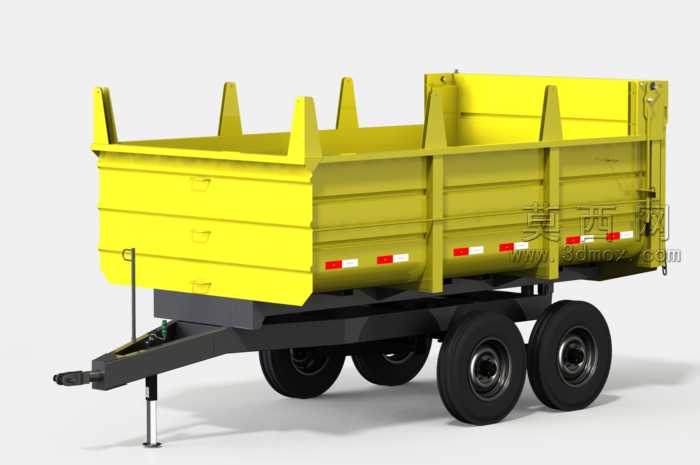

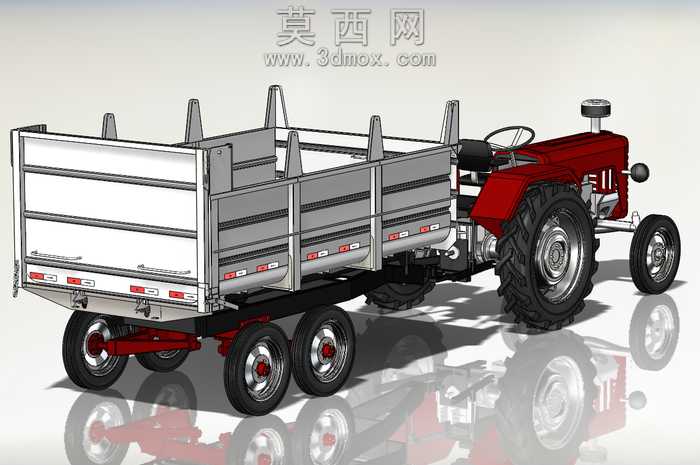

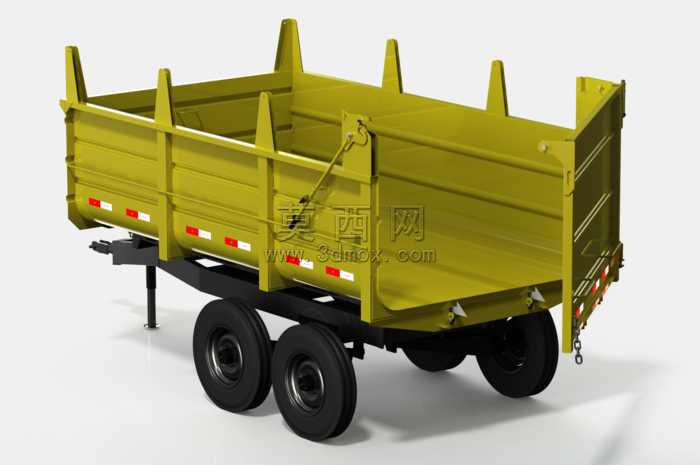

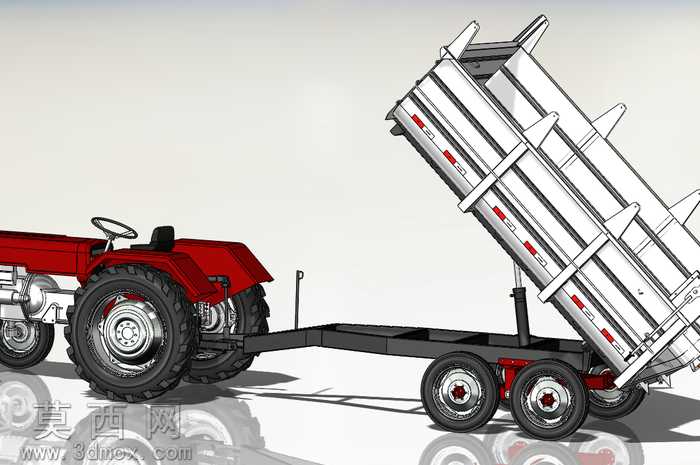

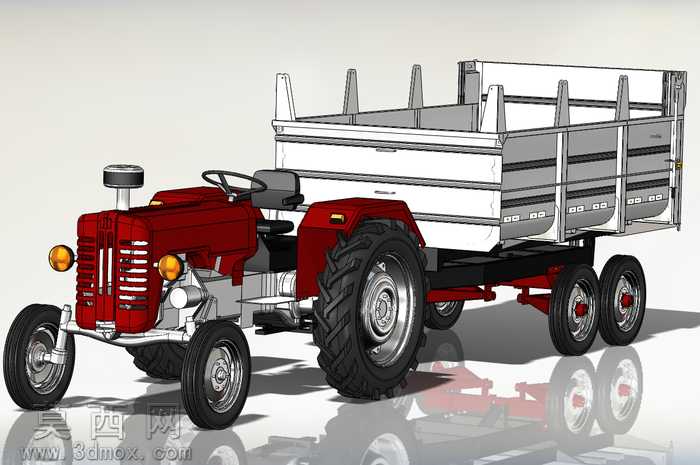

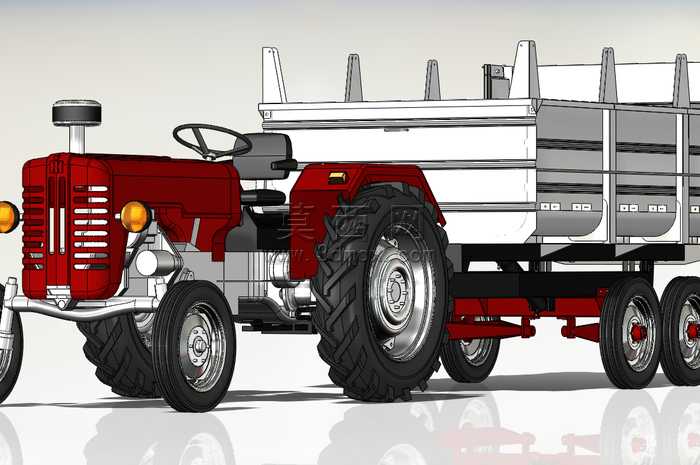

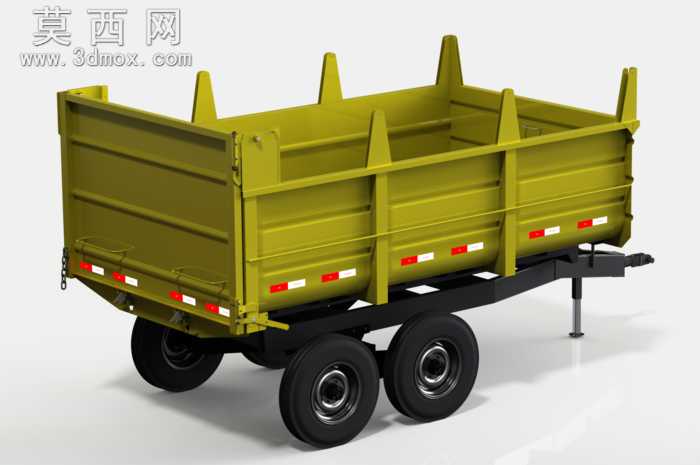

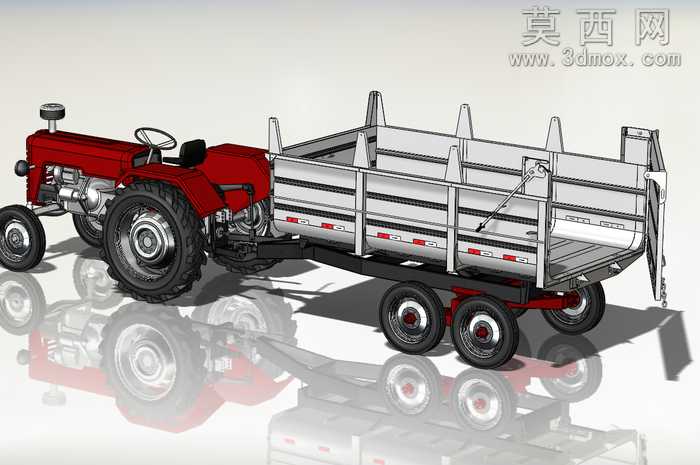

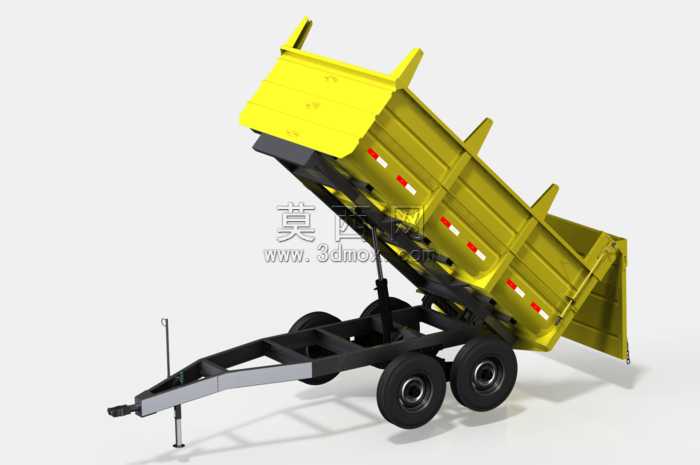

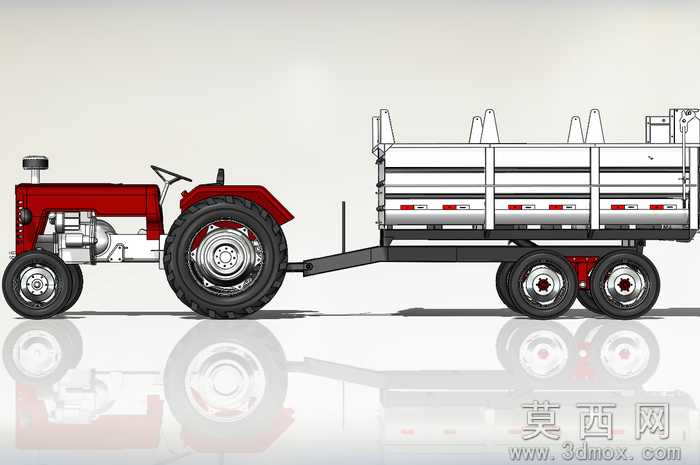

本作品为适配小型农用场景的带液压自卸拖斗拖拉机三维建模设计，整体建模过程严格遵循农用运输装备的实际功能逻辑与尺寸比例，在三维软件中完成全零件参数化建模后完成整体装配与渲染呈现。建模阶段首先完成拖拉机主机部分的结构搭建：还原了经典小型拖拉机的直列水冷动力舱布局，对前脸散热格栅、圆形照明大灯、裸露式转向机构、单座椅驾驶位、大花纹深齿农用驱动轮胎、前轮转向桥结构都做了精细化建模，轮胎表面的防滑胎纹、轮毂的螺栓固定结构、方向盘的握持曲面、排气筒的顶部防雨帽都做了细节还原，保证主机部分的结构辨识度与真实感。拖斗部分为6吨级自卸结构设计，建模时重点还原三级伸缩式液压举升油缸的结构，以及机械支撑锁止机构的细节：货厢采用栏板式结构，侧面设置多根竖向加强筋与横向加强梁，保证重载下的结构强度，货厢尾部设置可开合的卸货挡板，侧边设置栏板锁止卡扣，拖斗底盘采用双轴四轮布局，匹配重载型橡胶轮胎与钢制轮毂，通过牵引铰接结构与拖拉机主机后悬挂连接，可实现相对转向动作，适配田间非铺装路面的转弯需求。材质渲染阶段，拖拉机主机主体采用高饱和度的农用机械红金属漆材质，还原漆面的哑光金属质感，轮胎采用深黑色耐磨橡胶材质，表面做轻微的旧化质感处理，金属裸露部件如轮毂、转向拉杆、油缸活塞杆采用抛光金属材质，拖斗货厢采用银灰色金属板材材质，加强筋部分做轻微的焊接痕迹细节处理，玻璃部件采用半透明带反光的材质，地面设置柔和的反射效果，整体渲染光影柔和，清晰呈现各部件的结构层次与材质差异。设计思路上围绕小型农户的运输与自卸需求展开，整体结构紧凑，转弯半径小，三级液压油缸可实现货厢大角度举升，无需额外人力即可完成散装物料的卸货作业，机械支撑结构可在卸货时提供稳定支撑，避免侧翻风险，拖斗可适配多数同功率段小型拖拉机的后牵引接口，具备较强的通用性，建模过程中对所有运动部件都做了装配约束，可模拟转向、货厢举升卸货的动作过程，直观展示设备的工作原理。
