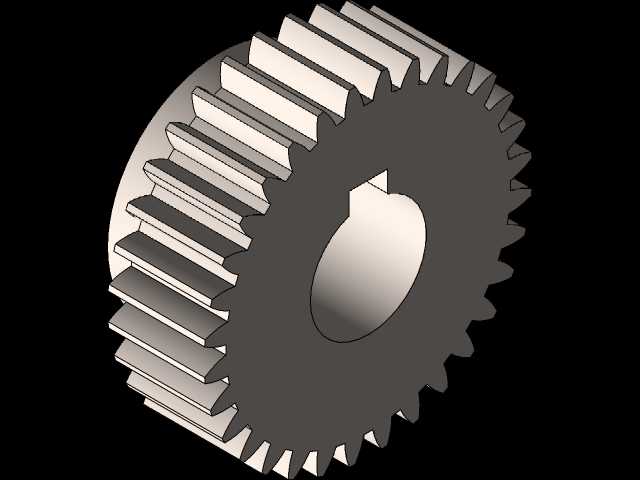

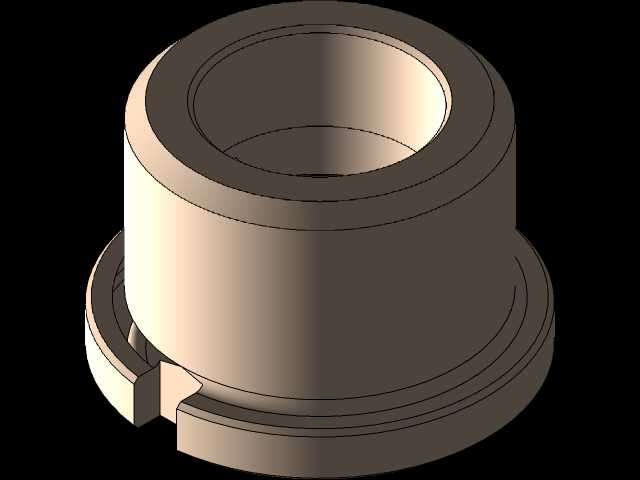

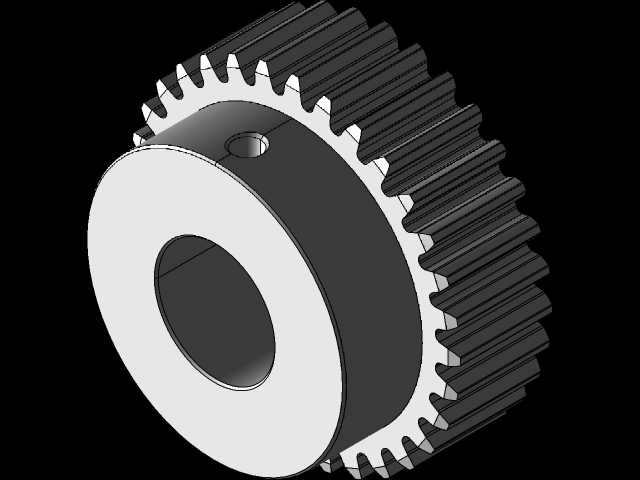

小型台式多功能刀具磨削加工设备结构

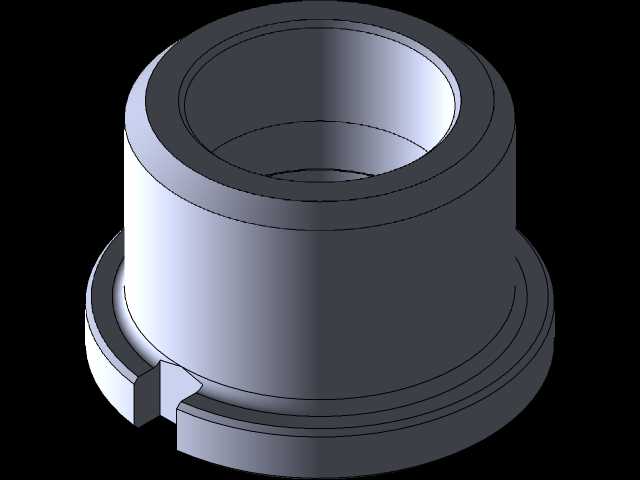

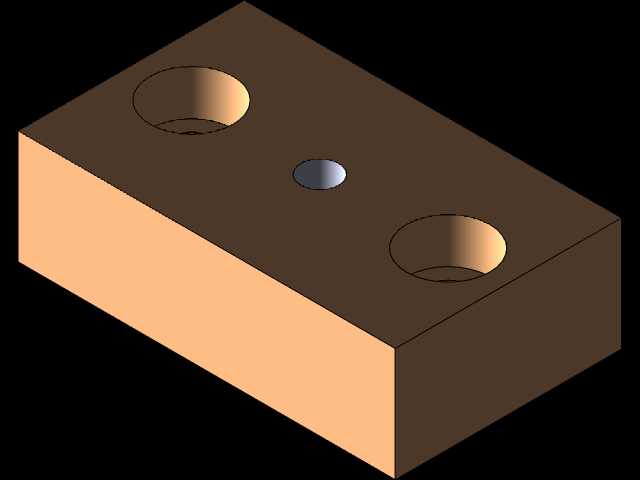

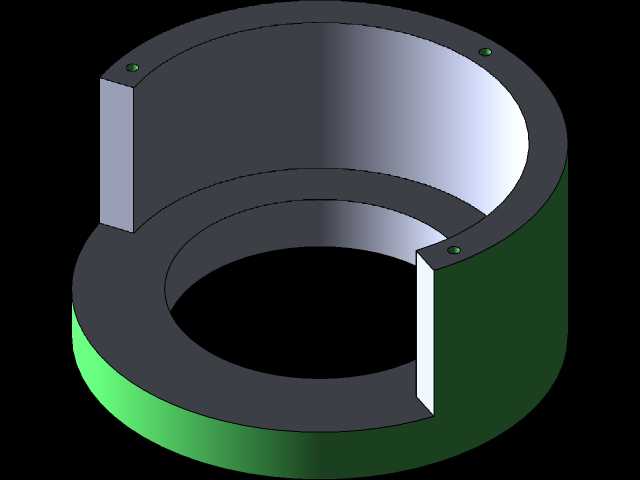

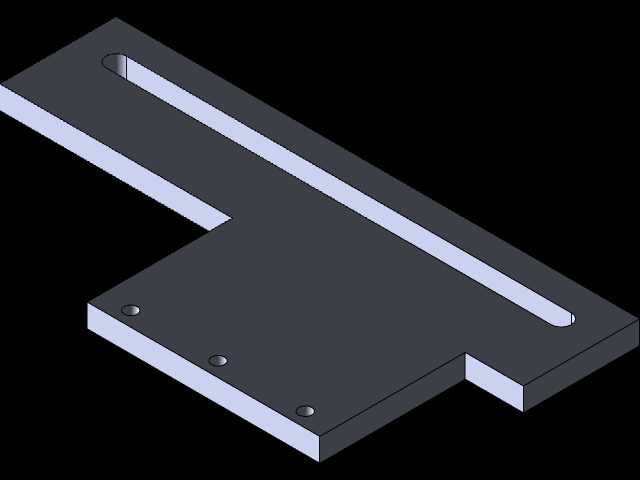

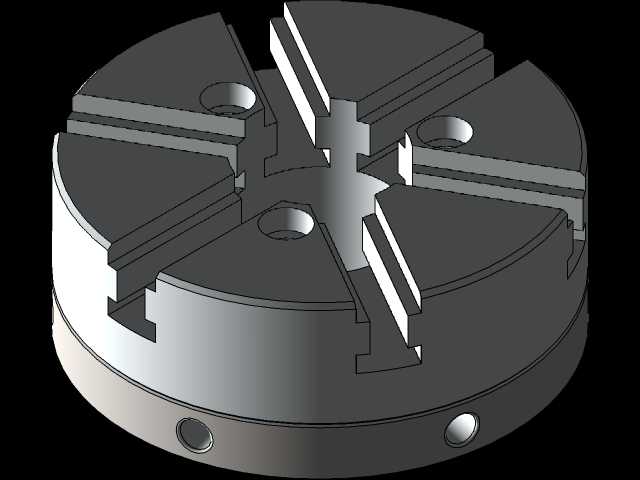

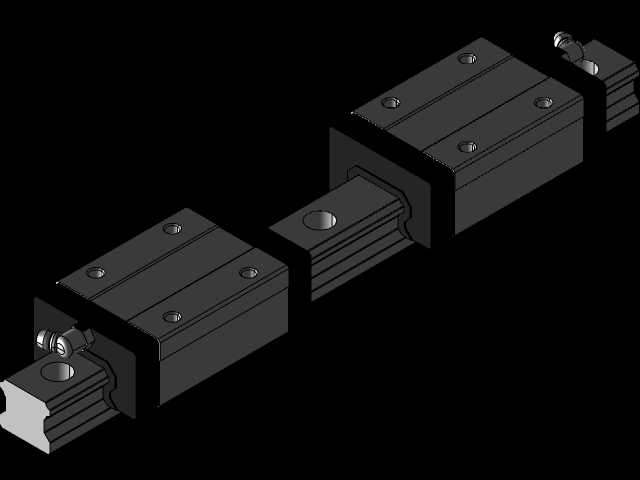

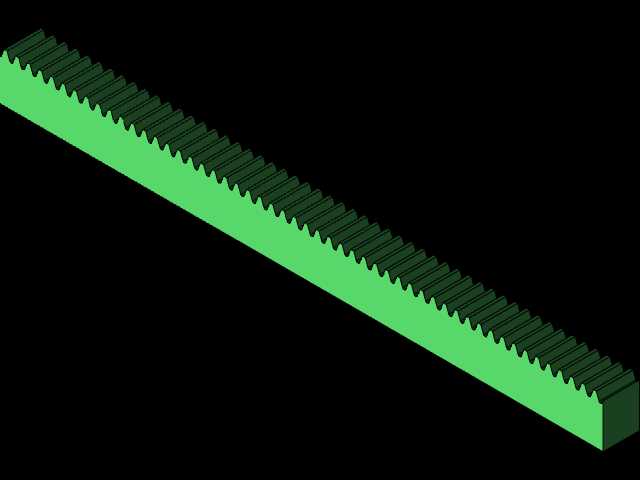

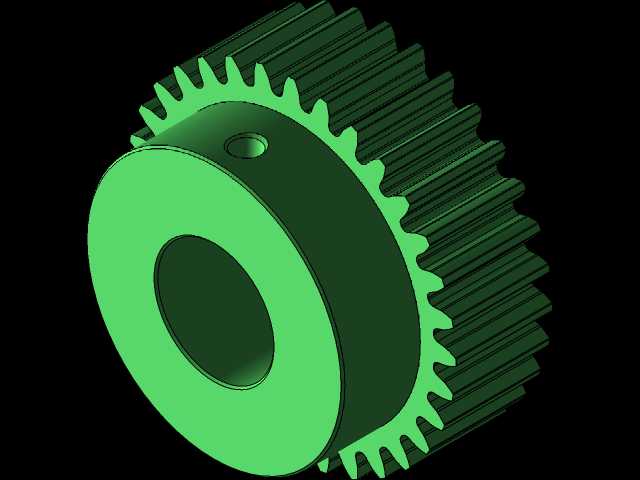

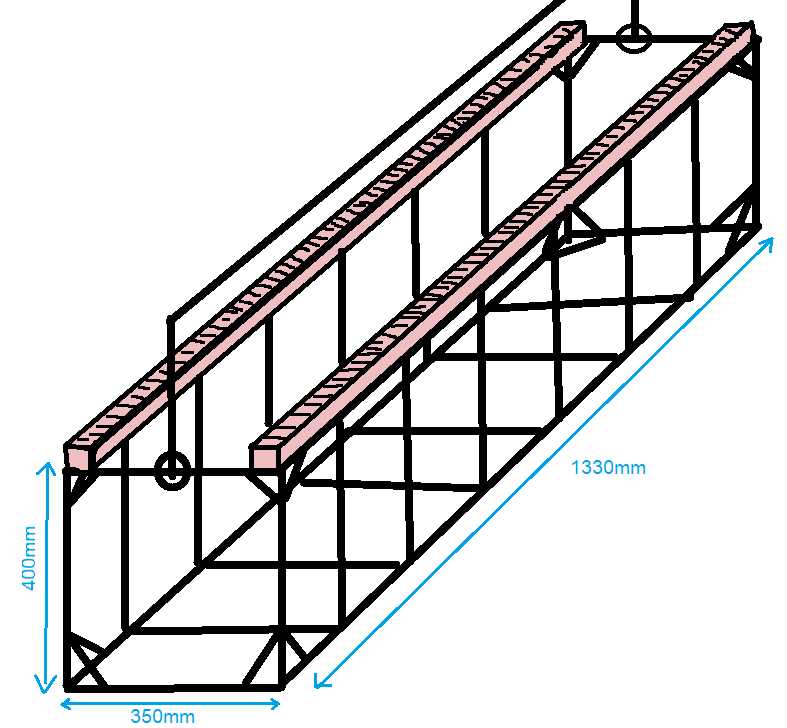

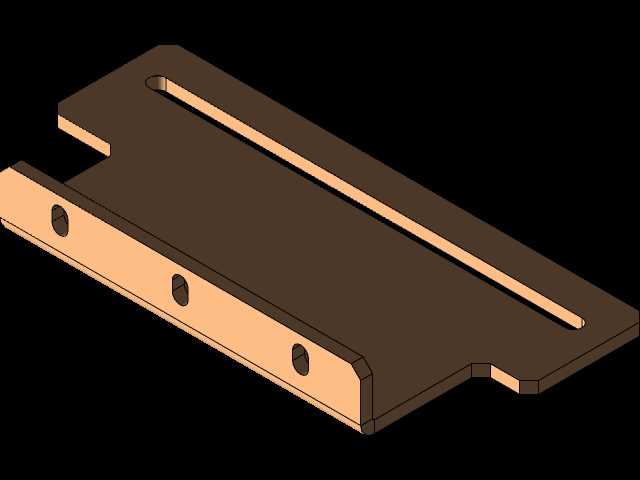

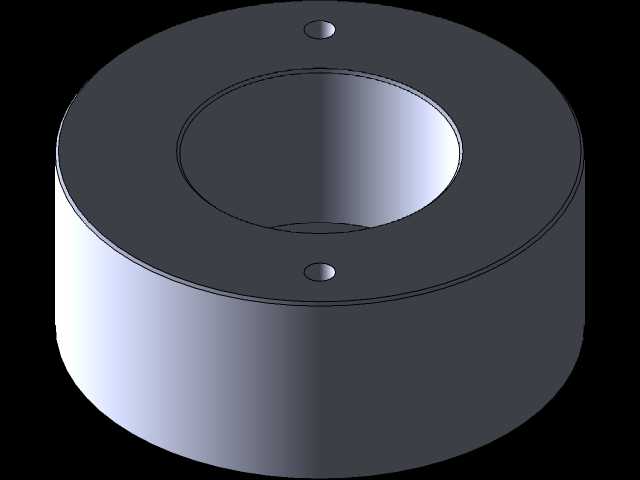

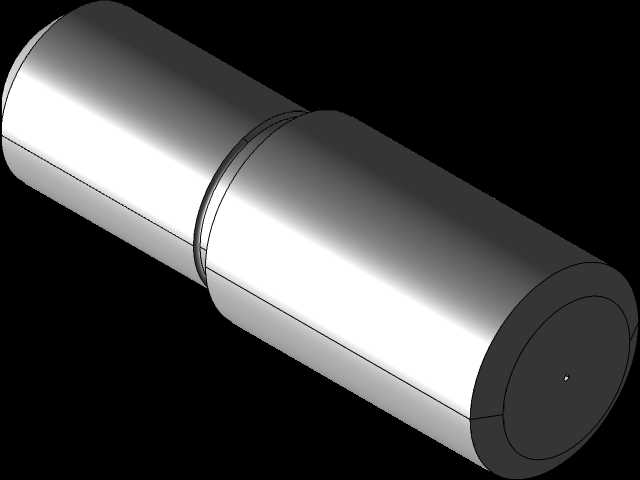

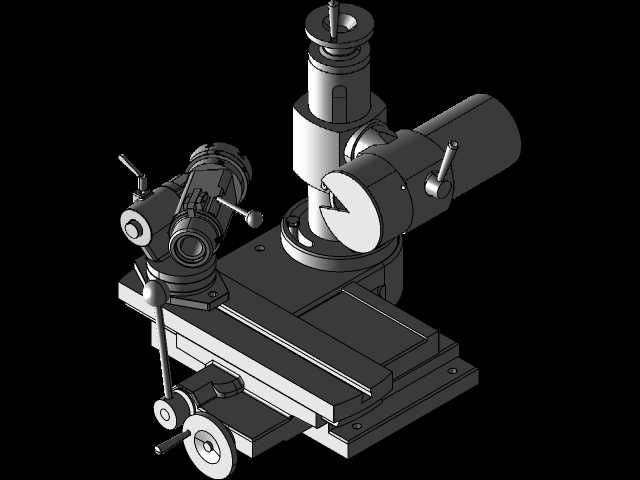

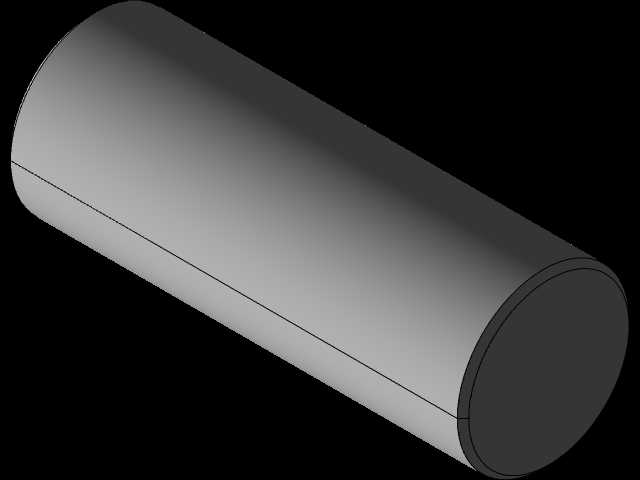

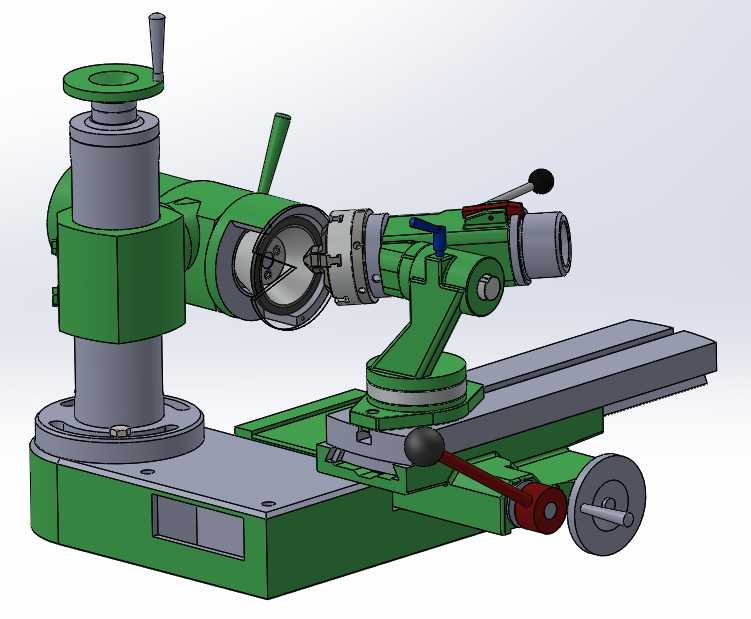

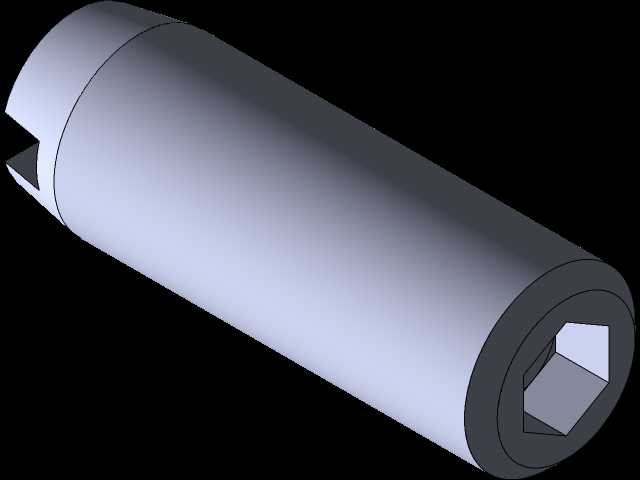

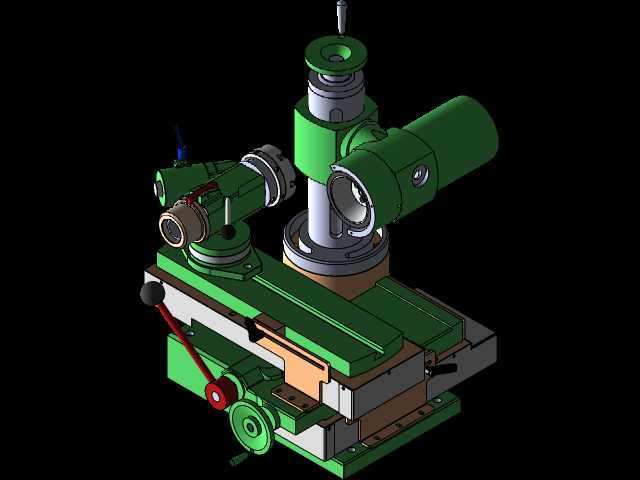

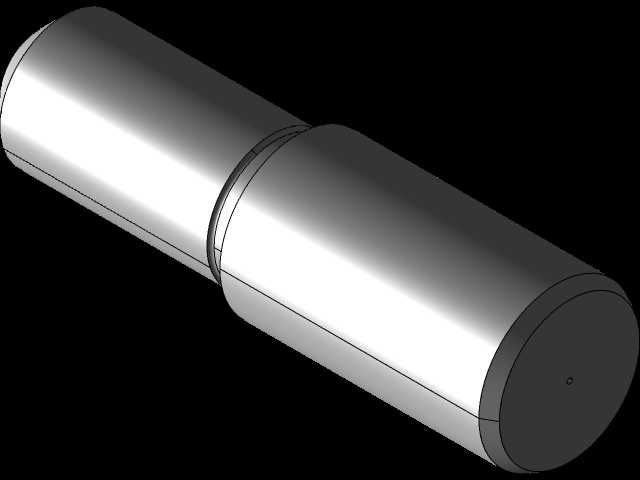

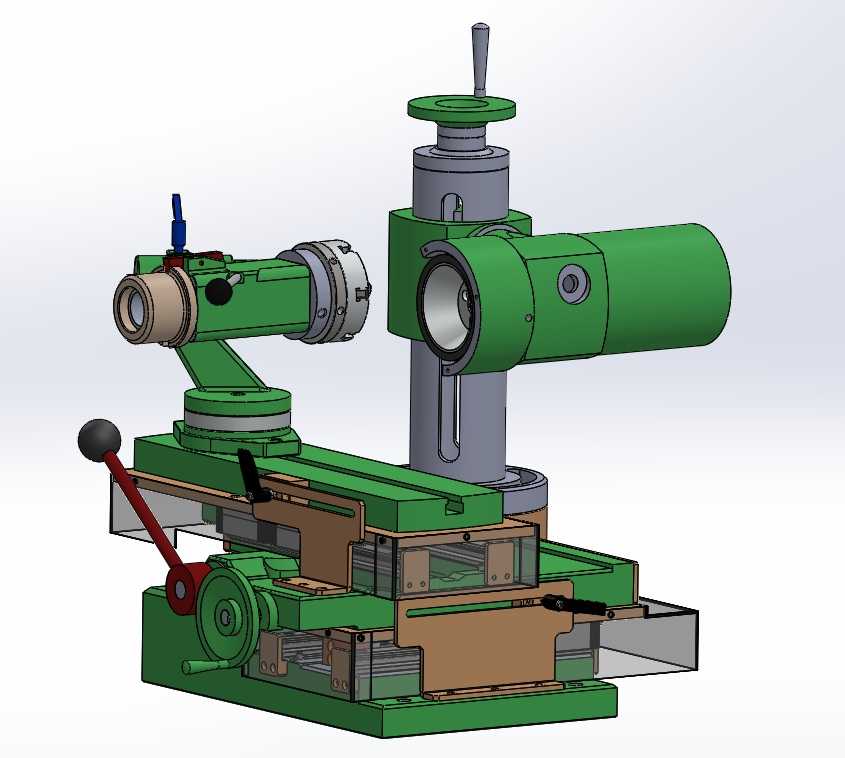

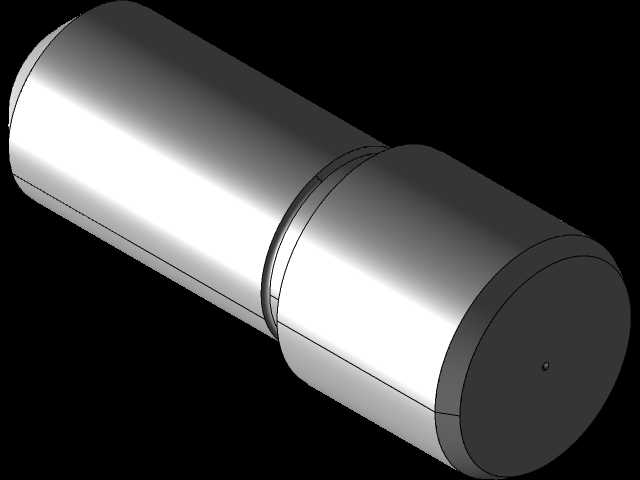

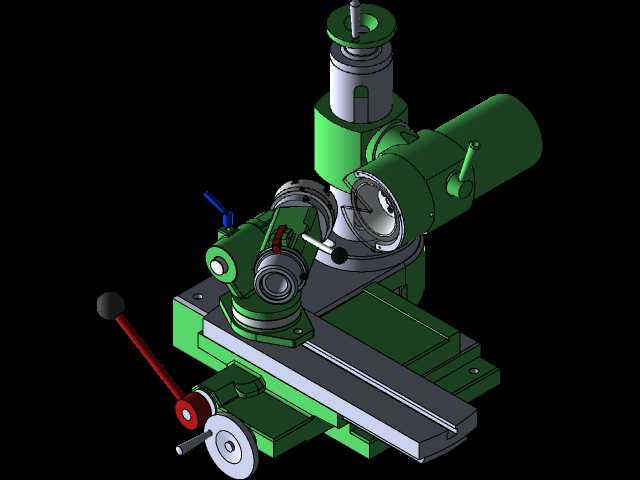

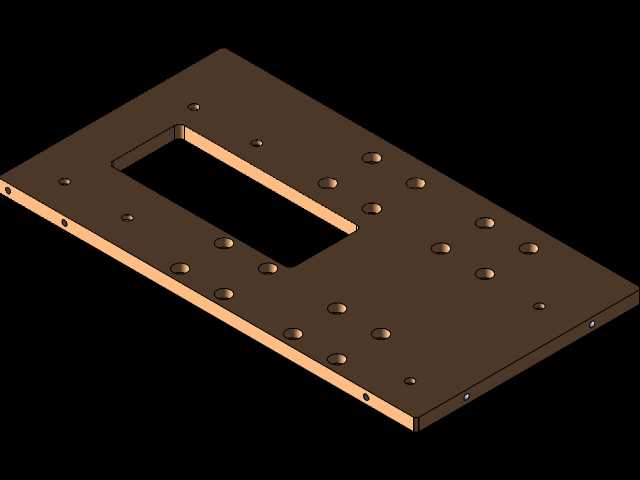

　　在小型机械加工车间、工具修磨工位以及职业院校机加工实训场景中，这类小型台式磨削设备的出镜率一直不低，它不需要占用大型机床的安装场地，也无需配套复杂的厂区动力管线，普通三相工业用电接入即可完成部署，主要承担小型金属切削刀具的刃口修磨、小型异形零件的端面磨削、小尺寸工件的角度打磨工序，能帮一线操作工人省去往返工具磨床的周转时间，对于批量不大的修磨作业来说，实用性远高于大型通用磨床。从结构布局来看，这套设备采用了经典的台式分体堆叠设计，底部为铸铁材质的安装基座，预留了四个螺栓固定孔位，可直接锁紧在标准规格的钳工工作台台面上，基座整体长宽尺寸控制在800毫米乘以600毫米范围内，整机最高点距离安装台面的高度不超过750毫米，

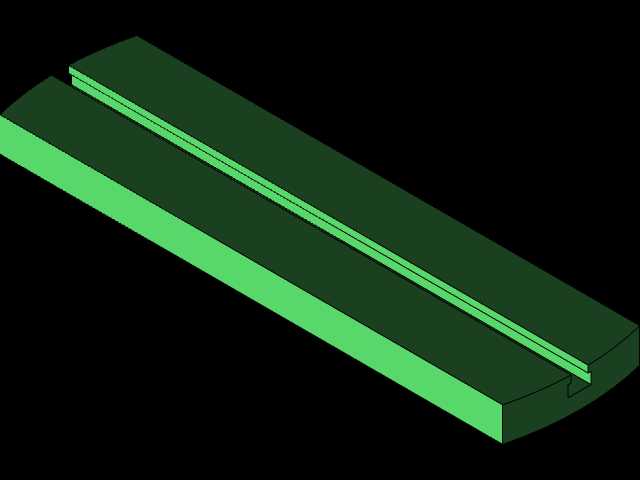

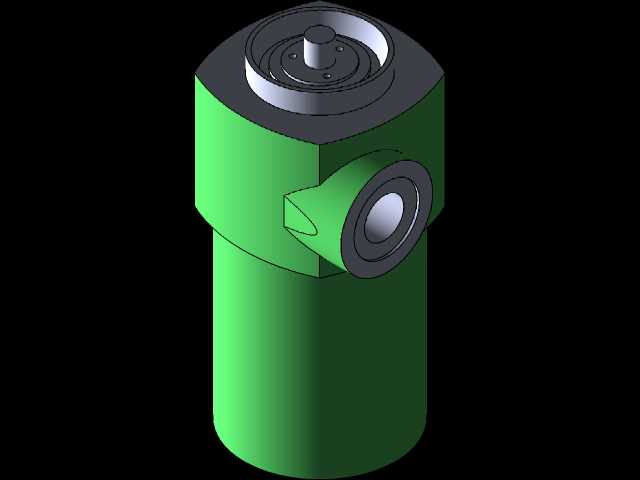

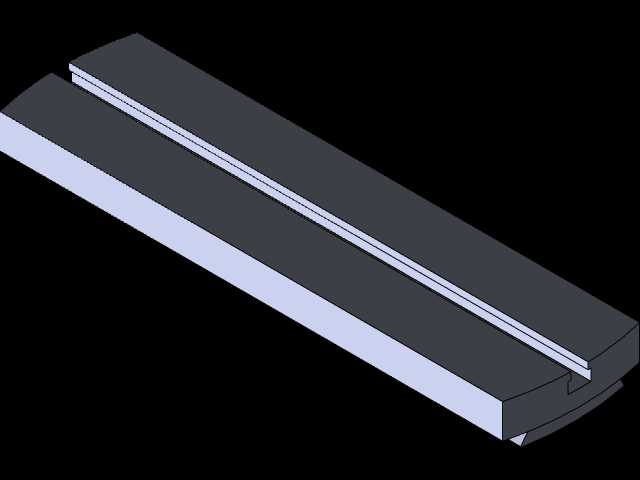

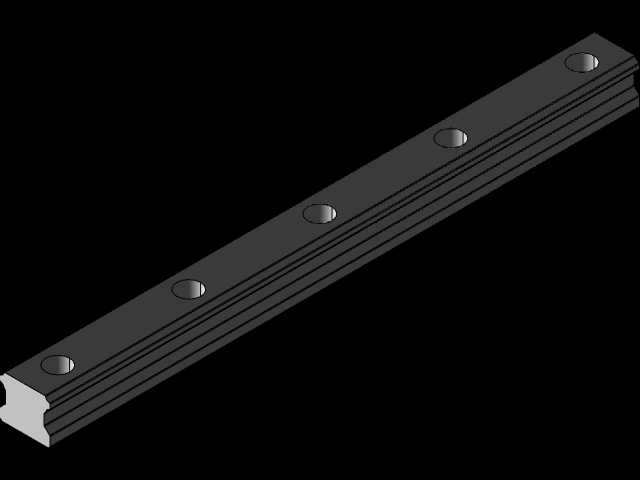

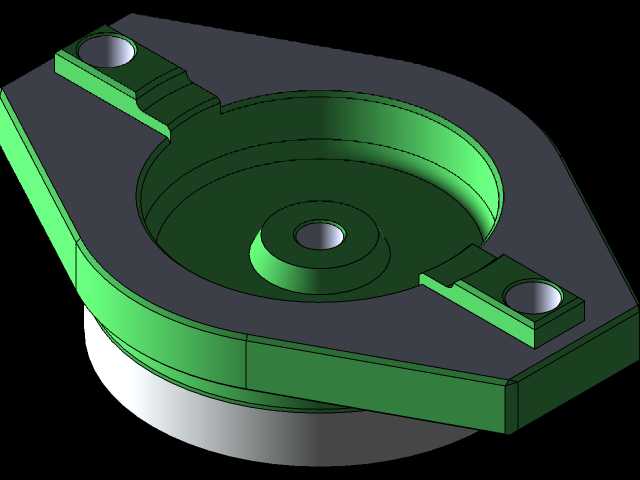

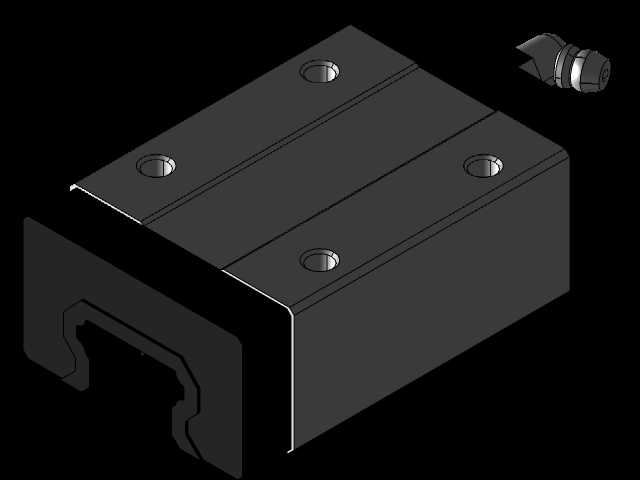

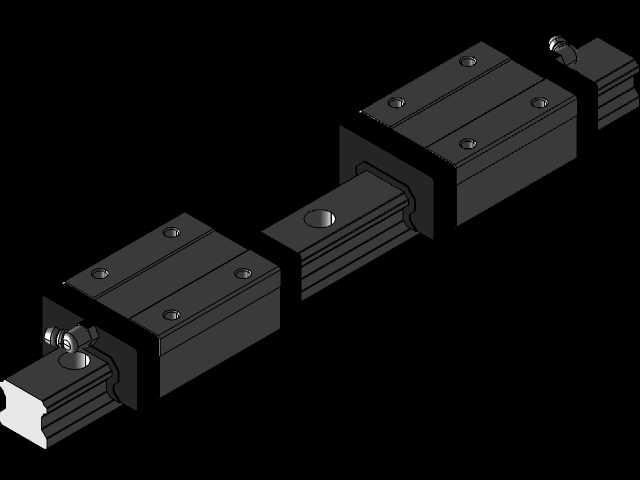

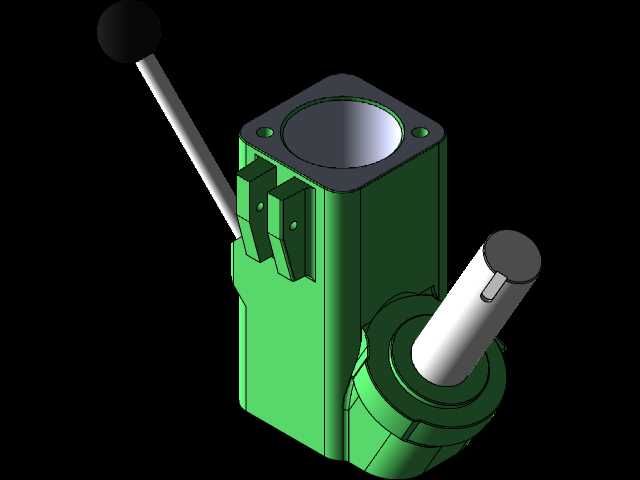

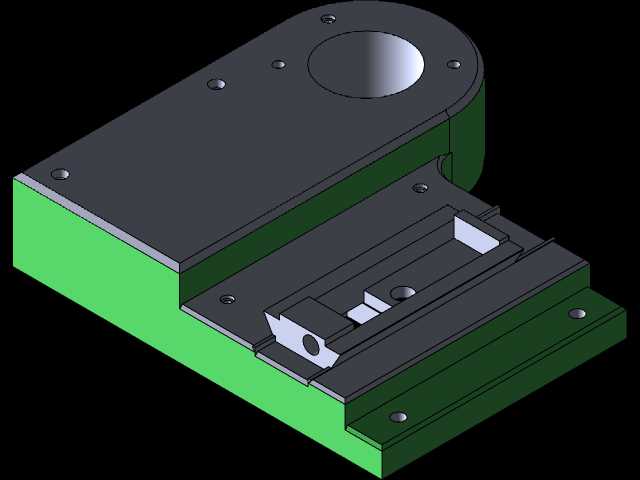

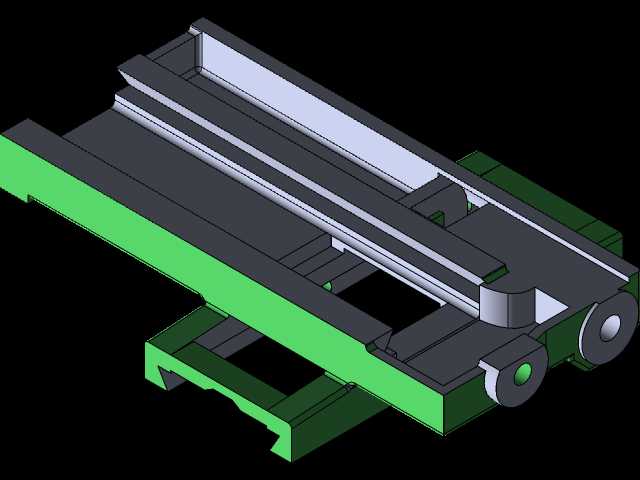

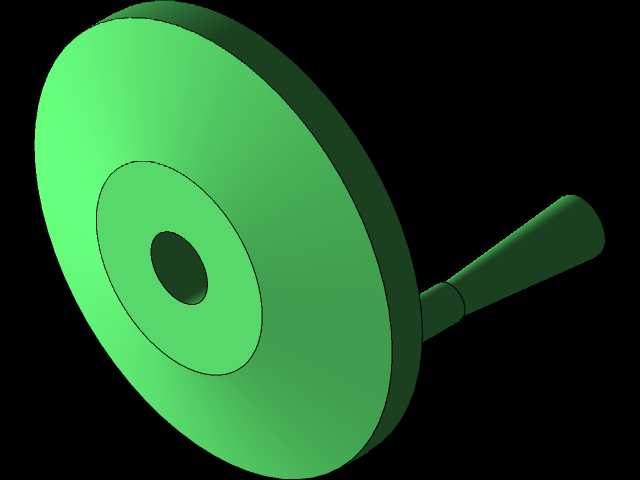

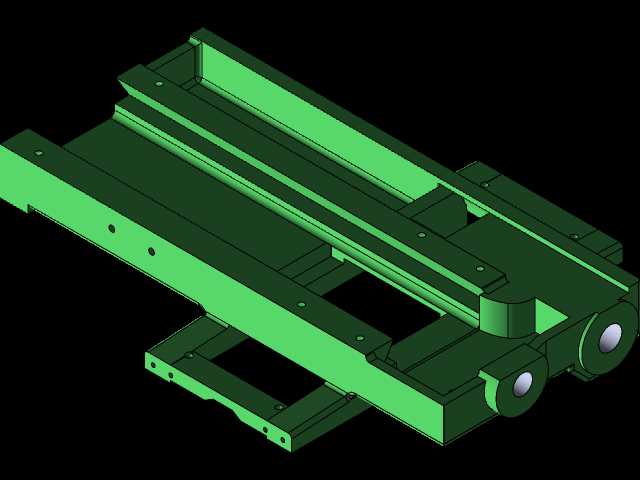

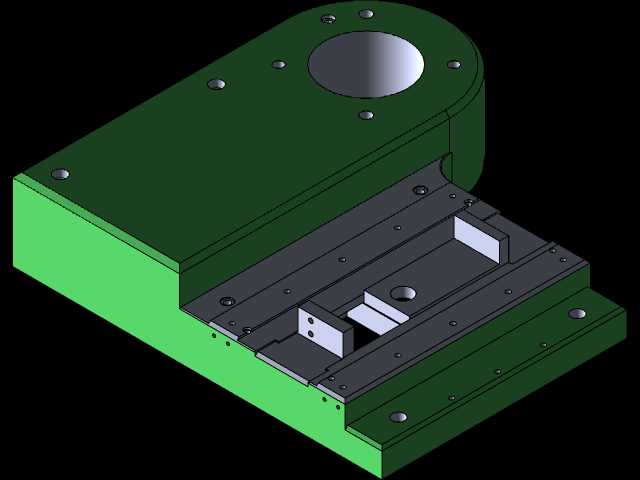

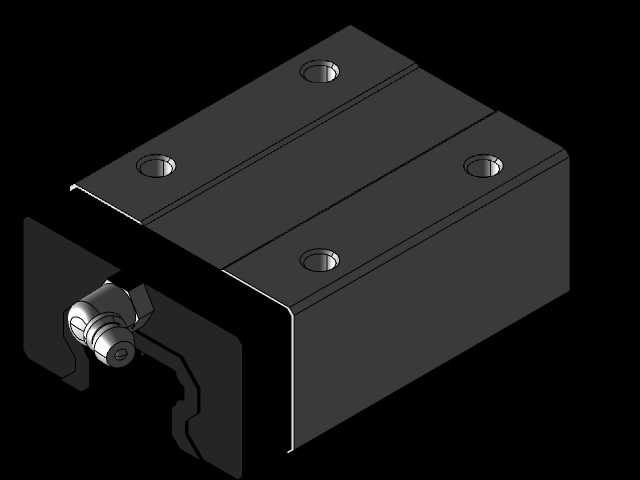

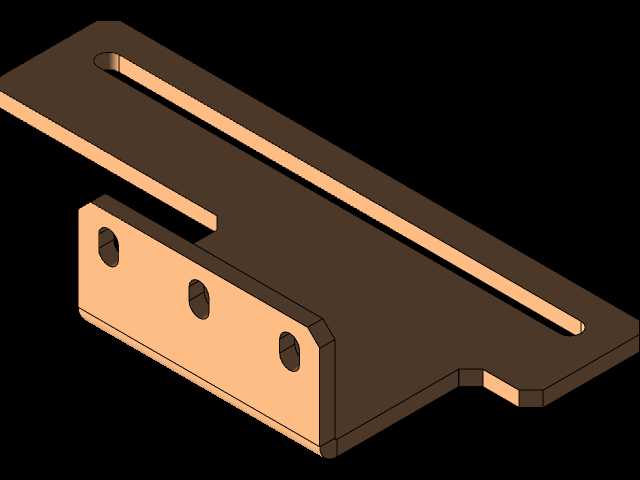

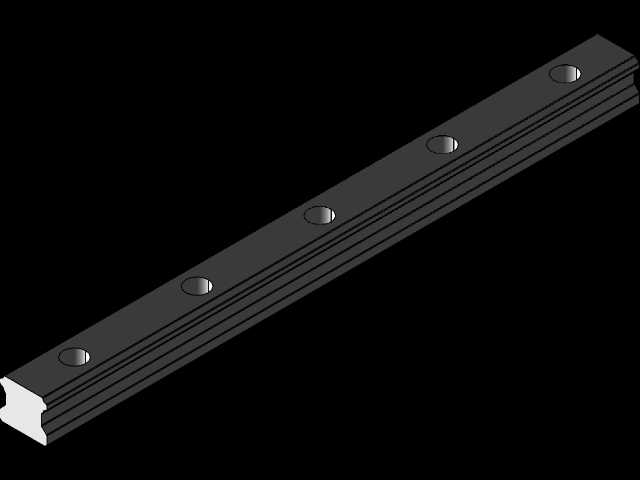

　　不会遮挡操作人员的视线，也不会和台面上的其他钳工工具产生空间干涉。基座上方布置了十字交叉的燕尾式进给滑台，横向滑台的有效行程为220毫米，纵向滑台的有效行程为160毫米，滑台侧面配套了带刻度的手轮进给机构，单圈进给量对应滑台移动2毫米，刻度盘最小分度值为0.02毫米，能满足磨削工序的微量进刀需求，滑台的锁紧手柄布置在操作人员的右手侧位置，调整好进给位置后可直接扳动手柄完成滑台锁止，避免磨削过程中出现滑台窜动影响加工精度。滑台上方安装了可多角度偏转的磨削动力头安装座，安装座可绕垂直轴线做360度回转，也可绕水平轴线做正负45度的角度倾斜，锁紧后可固定在任意调整角度，适配不同刃磨角度的刀具加工需求，比如修磨立铣刀的螺旋刃口、麻花钻的顶角后角、车刀的主副偏角时，只需要调整动力头的偏转角度即可，不需要额外制作复杂的角度工装。动力头本身采用了高精度角接触轴承支撑的电主轴结构，主轴端部标配了通用的砂轮夹头，可换装不同粒度的平行砂轮、碗形砂轮、斜边砂轮，夹头的同轴度跳动控制在0.01毫米以内，避免高速旋转时砂轮出现偏摆引发的振动。设备左侧配套了可伸缩的刀具夹持工装，工装的夹持范围覆盖直径3毫米到20毫米的直柄刀具，夹持座同样带有角度微调结构，配合动力头的角度调整，可完成各类标准、非标准刀具的刃磨作业，工装的进给拖板带有弹簧复位结构，操作人员只需要扶住刀具手柄即可控制进给压力，不需要手动持续施力推进，能降低长时间操作的劳动强度。

　　设备的操纵结构全部按照人机工程学布置，电源开关、主轴启停按钮布置在基座前侧的显眼位置，红色的急停按钮凸起于操作面板表面，出现异常情况时可随手拍下切断动力，滑台的手轮、锁紧手柄、角度调整旋钮都在操作人员手臂可及的范围内，操作时不需要大幅度侧身或者挪动脚步。从设计思路上看，这套设备没有追求冗余的复杂功能，所有结构都围绕小型刀具修磨、小零件磨削的核心需求展开，没有加装不必要的数控系统、自动进给机构，既控制了整机的制造成本，也降低了设备的维护难度，普通机修人员只需要定期检查导轨润滑情况、轴承预紧力、砂轮磨损状态即可完成日常维护，不需要掌握复杂的电控系统维修技能。在实际使用场景中，这类设备除了承担生产车间的刀具修磨工作外，

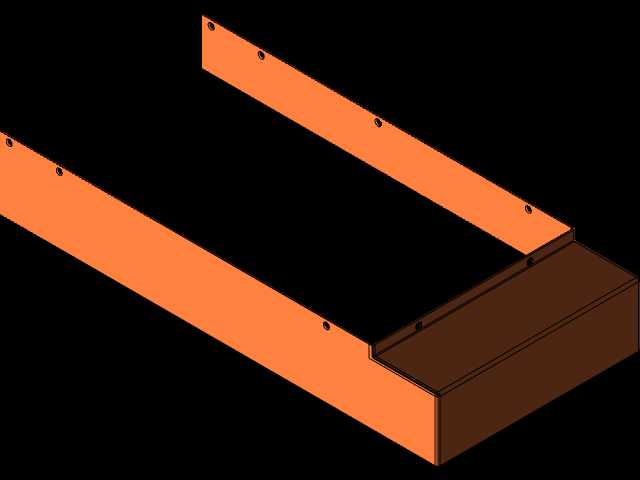

　　还可用于小型五金零件的去毛刺、小型模具零件的局部修磨、非标零件的小余量尺寸修正，比如加工完的小型轴类零件端面有磕碰痕迹时，不需要上外圆磨床，直接在这台设备上即可完成端面打磨；钳工制作的小型工装夹具需要调整角度面时，也可通过调整动力头角度完成斜面磨削。设备的润滑系统采用了分散式注油点设计，每个导轨滑动面、轴承安装位都预留了注油孔，日常维护时只需要用黄油枪定期注入锂基润滑脂即可，不需要配套复杂的集中润滑系统。安全防护方面，动力头的砂轮外侧预留了安装半封闭防护罩的接口，用户可根据使用的砂轮尺寸配套对应的防护罩，避免磨削过程中砂轮碎裂或者磨屑飞溅伤人，基座后侧预留了磨屑收集抽屉的安装位，磨削产生的金属磨屑会顺着滑台的落屑槽掉入抽屉内，清理时只需要抽出抽屉倒出磨屑即可，不会在工作台面堆积磨屑影响操作。整套结构的零件通用性很强，大部分紧固件、轴承、手轮、锁紧手柄都采用了机加工行业的标准件，后续维修更换时不需要专门定制非标零件，能大幅降低设备的全生命周期使用成本，对于小型加工户、维修车间、实训场地这类预算有限、使用场景灵活的用户来说，这种结构简单、功能实用、维护方便的小型磨削设备，适配性要远高于功能复杂但成本高昂的全自动工具磨床。
