森精机NMV5000DCG五轴加工中心结构模型

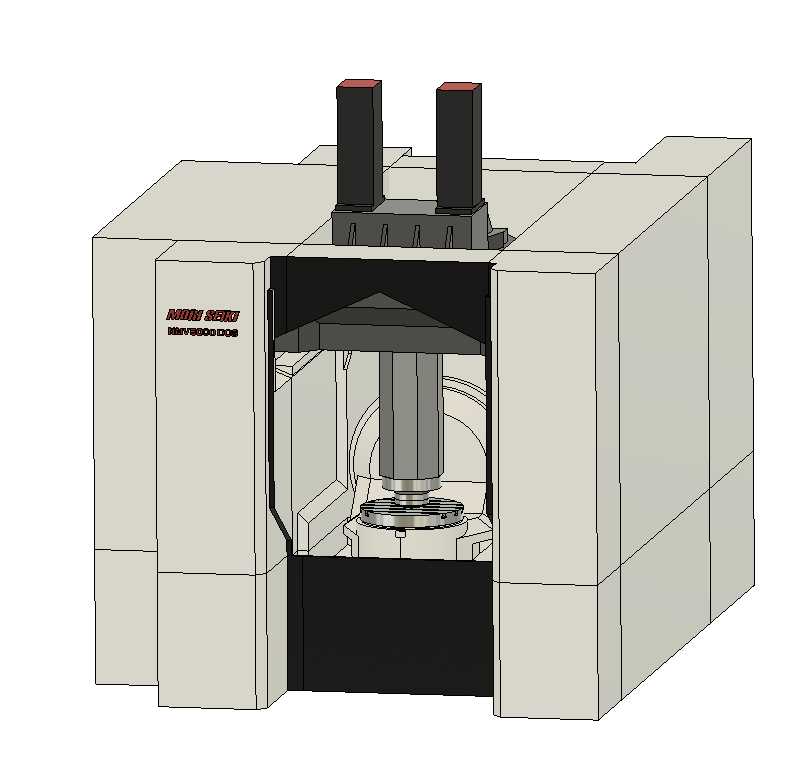

　　在航空航天复杂结构件、精密模具型腔、医疗植入物异形曲面这类对加工精度与工序集成度要求极高的生产场景中，五轴联动加工中心始终是核心加工载体，本次呈现的森精机NMV5000DCG机型结构模型，完整还原了设备的外部防护布局、主轴单元安装位置、双摆转台结构边界与操作侧开口设计，可直接用于产线布局仿真、CAD/CAM加工过程干涉校验、操作培训场景搭建等工程环节。从实际加工用途来看，该机型属于立式五轴加工中心范畴，凭借双轴转台的联动能力，可实现工件一次装夹完成五面体铣削、钻镗、攻丝等多工序加工，避免多次装夹带来的定位误差，尤其适合加工带有空间斜孔、复杂曲面、多面复合特征的精密零件，在中小型精密结构件批量加工、复杂模具精修、

　　航空零部件试制等场景中应用广泛。从功能特性的结构还原来看，模型准确呈现了设备顶部双立柱对称式的主轴配重结构，这一设计是DCG重心驱动技术的外在体现，实际设备运行中可通过对称驱动降低主轴高速移动时的振动偏移，提升进给过程的动态刚性，模型中操作侧的大开度防护门结构，也还原了实际设备方便工件吊装、换刀操作观察的设计考量，内部腔体的空间预留也对应了实际设备刀库、排屑机构、主轴冷却单元的安装位置，可用于模拟加工过程中刀具与工件、夹具、防护结构的干涉情况。从设计思路的还原角度，该模型遵循了实际设备的模块化布局逻辑：外部防护采用分体式钣金拼接结构，既方便设备运输时的拆分吊装，也便于后期维护时拆卸对应区域的防护板；

　　主轴单元布置在设备上部Z向滑枕底端，配合X/Y轴的十字滑台结构实现直线进给，下方的双轴转台集成在床身基座上，保证回转进给时的刚性支撑；设备后部预留的凸起结构对应实际设备的电气柜、冷却系统安装位，符合机床布局中电气单元与加工腔体分离、避免切削液与铁屑侵入的设计原则。从外形尺寸与安装边界来看，模型还原的设备整体为方正的封闭式结构，操作侧预留的开门空间、设备后部的检修空间、顶部的吊装接口位置都与实际设备的安装要求匹配，在做产线布局仿真时，可直接参照模型的外轮廓预留设备安装间距、操作通道宽度、物料吊装的活动空间，避免出现布局时设备间距不足、操作通道过窄、吊装路径干涉等问题；模型中设备底部的安装基准面位置也做了准确还原，

　　可用于模拟设备地脚螺栓的布置位置、与车间地基的连接方式，提前规划车间的设备排布方案。对于从事机床结构设计、产线规划、CAM编程的工程人员来说，该模型可作为同类型五轴设备结构参考的载体，在做新设备开发时可参照其防护布局、操作口设计、部件排布的思路，在做加工编程仿真时可直接导入模型搭建虚拟加工环境，校验刀路运行时的碰撞风险，在做车间数字化建模时可将其作为数字孪生场景中的设备单元，还原真实车间的设备排布状态。
