带螺旋防滑纹理的流线型塑料饮用瓶结构

　　日常快消品包装领域里，瓶装饮品的容器结构设计，往往需要兼顾握持手感、内容物容纳效率、灌装适配性以及运输堆叠的可靠性，这款带螺旋防滑纹理的流线型瓶身结构，正是针对常温饮品灌装场景做的针对性结构优化。从实际使用场景来看，这类瓶体主要适配碳酸饮料、瓶装饮用水、茶饮等大容量饮品的包装需求，需要匹配自动化灌装生产线的卡瓶工位、旋盖工位的定位要求，同时要满足终端消费者单手握持开启、饮用过程中的防滑需求，还要兼顾仓储运输环节的堆码载荷，避免瓶身受压变形出现漏液、瘪瓶问题。

　　设计过程中首先确定的是瓶口的标准螺纹接口，采用通用的PCO1881瓶口规格，匹配市面上常见的28mm口径塑料防盗盖，螺纹段的导程、牙型高度都严格参照行业通用标准做参数设定，保证旋盖过程中密封胶圈的压缩量处于合理区间，既不会因为旋紧力矩不足出现密封失效漏液，也不会因为力矩过大导致瓶口螺纹崩裂、防盗环断裂。瓶口下方预留的支撑环结构，是给灌装线的卡瓶板提供定位支撑面，这个环带的外径公差控制在±0.1mm范围内，保证在高速灌装时瓶体不会出现偏斜、掉瓶问题，支撑环下方的过渡段做圆弧收窄，避免应力集中导致灌装输送过程中瓶口根部开裂。

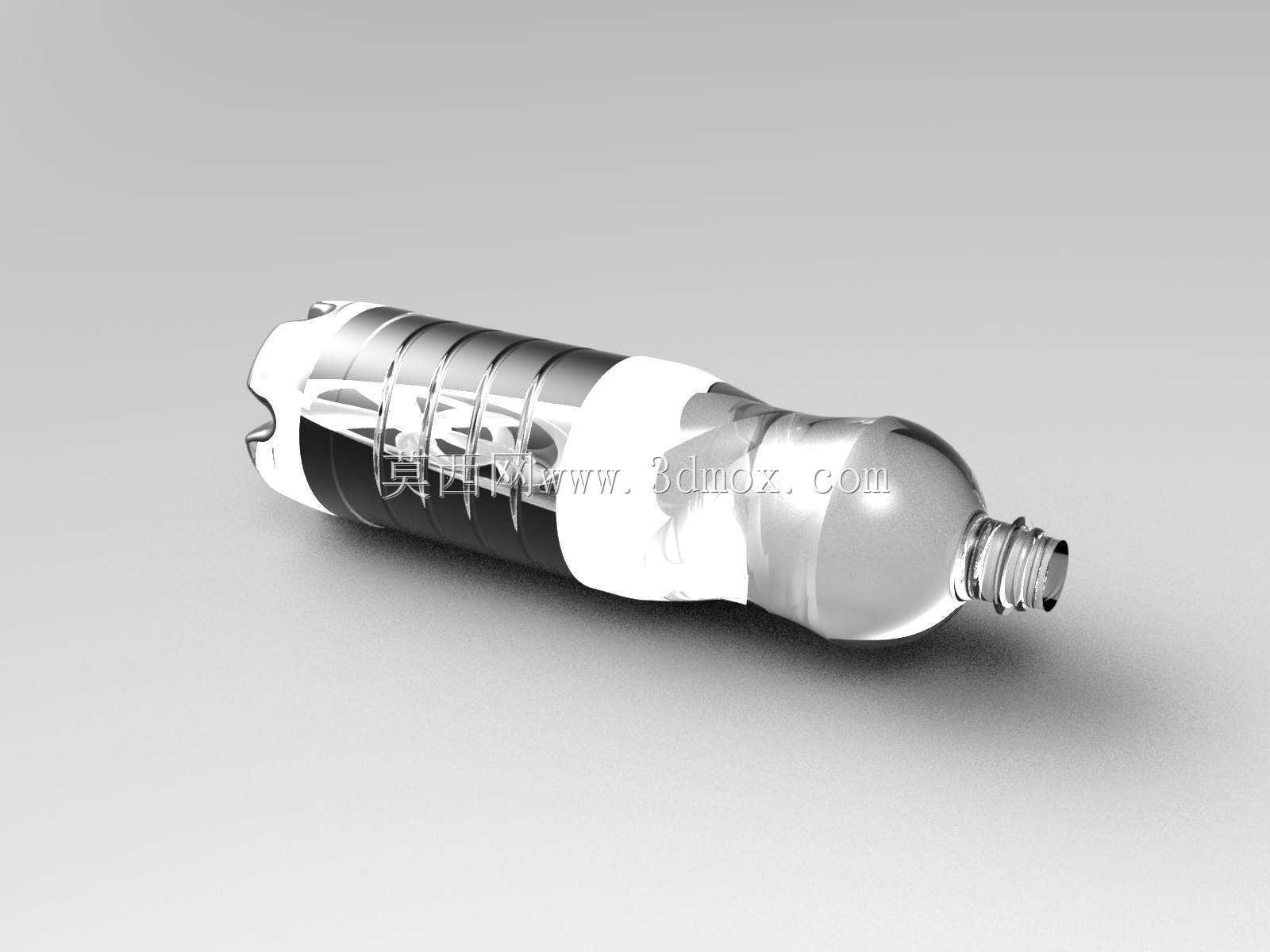

　　瓶身主体的螺旋纹理设计，并不是单纯的外观装饰，首先是提升握持摩擦力，当消费者手上沾有水渍或者饮品冷凝水的时候，螺旋走向的凹凸纹理可以增大手掌与瓶身的接触摩擦力，避免打滑脱手；其次是提升瓶身的环向刚度，薄壁塑料瓶如果做光面圆柱结构，在受到侧向挤压的时候很容易出现凹陷变形，螺旋分布的加强筋结构可以把环向的载荷沿着螺旋方向分散传递，提升瓶身的抗侧压能力，在堆码过程中，垂直方向的载荷也可以顺着螺旋纹理传递到瓶底的支撑脚结构，减少瓶身中部的屈曲变形风险。瓶身的曲面弧度是按照人体工学握持的弧度做的拟合，手掌自然弯曲时的贴合面刚好对应瓶身直径最大的区段，握持时手指可以自然卡在螺旋纹理的凹槽位置，长时间握持也不会出现硌手的问题。

　　瓶底部分采用的是五瓣式花瓣底结构，这种结构首先是满足含气饮品的耐压需求，瓶底中心向内凹陷的结构可以在内部压力升高的时候提供一定的变形余量，避免瓶底受压向外鼓出导致瓶体放置不稳，五个分布的支撑脚形成稳定的支撑平面，每个支撑脚的圆角都做了加大处理，避免应力集中导致跌落时瓶底开裂，支撑脚之间的凹槽也给运输过程中的底部通风留出空间，减少冷凝水在瓶底积存导致的纸箱软化问题。

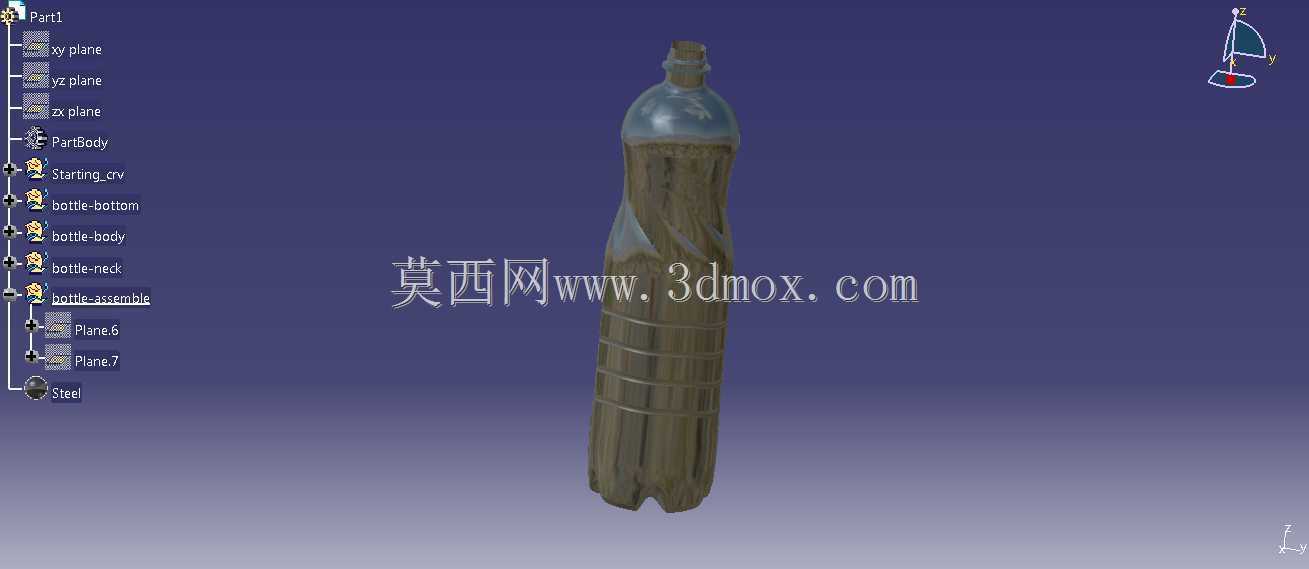

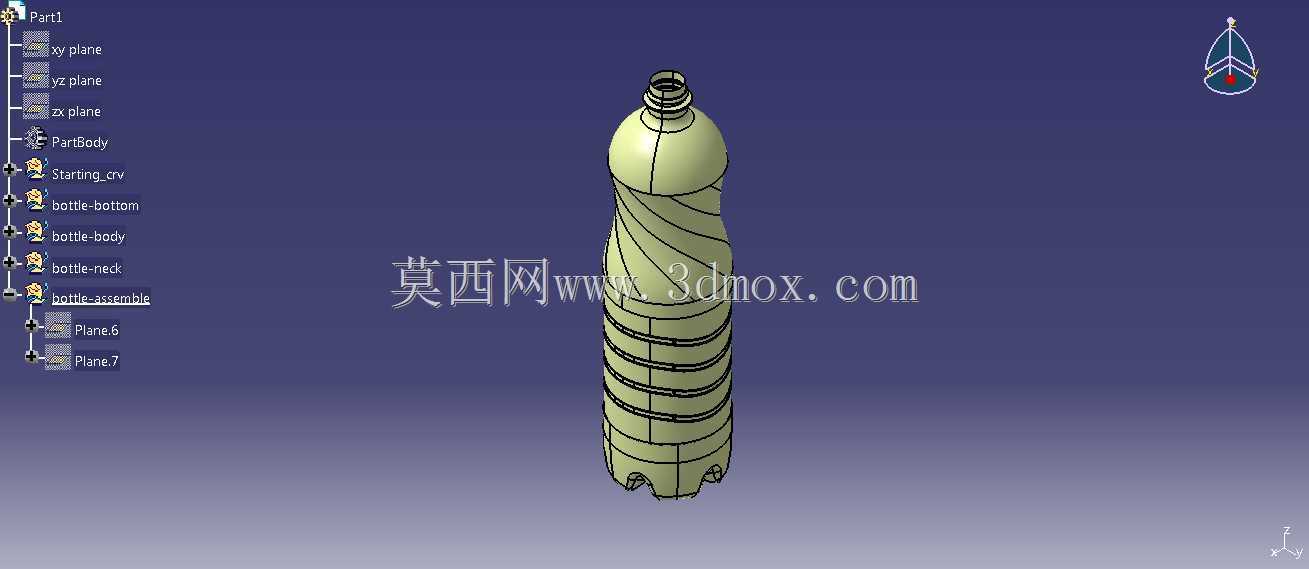

　　建模过程中采用前进曲面的建模思路，先搭建瓶身的整体轮廓控制线，通过多截面曲面生成基础的瓶身主体，再沿着螺旋引导线扫掠出防滑纹理的凹凸结构，最后对所有的棱边做倒圆角处理，避免出现尖锐的棱角影响脱模，整个曲面的曲率连续控制在G2级别，保证吹塑成型的时候塑料熔体可以均匀流动，不会出现壁厚不均的问题。瓶身的壁厚设计按照吹塑工艺的要求做差异化分布，瓶口部分因为要和瓶盖配合，壁厚控制在1.2mm左右，保证螺纹的结构强度，瓶身主体的壁厚控制在0.3mm到0.4mm之间，在保证结构强度的前提下尽可能减少原材料的用量，瓶底部分因为要承受跌落冲击和堆码载荷，壁厚适当加厚到0.5mm左右，平衡成本和使用性能。

　　从安装适配的边界来看，整个瓶体的最大外径控制在66mm，适配常规的饮料瓶标签套标尺寸，瓶身总高度控制在230mm，匹配常规的12瓶、24瓶装箱的内格尺寸，灌装后的总重量控制在550g左右，适配自动化生产线的输送载荷要求，瓶身的重心设计在瓶身总高度的三分之一偏下位置，保证灌装后放置的稳定性，不会轻易倾倒。在跌落测试的模拟中，从1.2米高度自由跌落至水泥地面时，螺旋纹理的结构可以分散冲击能量，瓶身的变形量控制在可恢复的弹性范围内，不会出现开裂漏液的问题。
