嵌入式碟形LED吸顶灯壳体结构设计

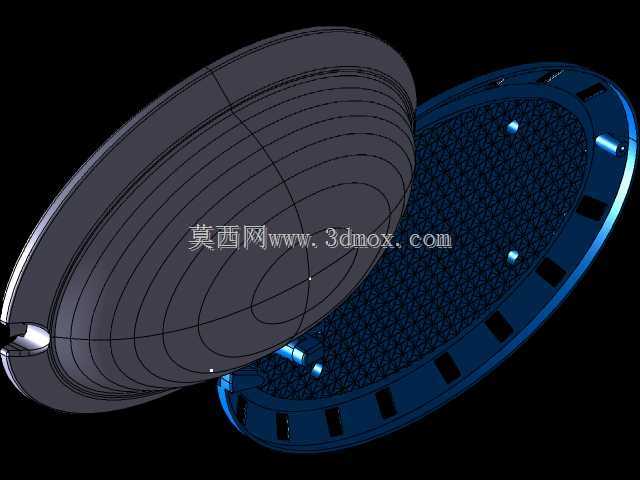

　　这款碟形灯架结构主要面向室内嵌入式照明场景适配，日常可用于办公区域吊顶、家装厨卫集成吊顶、商用展柜内嵌照明等安装环境，核心作用是承载LED光源板、匀光扩散板以及配套驱动电源模块，同时完成与吊顶安装基面的固定衔接，兼顾防护与外观遮挡作用。从结构设计逻辑来看，整体采用上下扣合的分体式碟形结构，上盖为带环形加强筋的弧面壳体，筋条沿径向呈同心圆排布，既可以在降低壳体壁厚的前提下提升整体抗形变能力，避免注塑成型后出现缩痕、翘曲问题，也能在安装后对内部驱动模块形成物理防护，阻挡吊顶内部的积尘、凝露滴落到带电部件上。下框为带安装卡槽的环形基座，内侧预留的网格状支撑筋一方面用于承托扩散板，避免板材长期受热出现下垂变形，

　　另一方面筋条间隙可以形成散热通道，将LED光源工作时产生的热量通过壳体间隙传导到吊顶夹层空间，降低光源光衰速率。设计过程中优先考虑了安装边界的适配性，整体外轮廓为正圆形，安装时可适配常规圆形开孔的吊顶基面，侧边预留的弹性卡扣位无需额外打螺丝即可完成卡装固定，降低现场安装的操作难度；上下壳体之间采用止口扣合结构，配合定位柱可以实现免螺丝快速装配，生产环节可减少锁付工序，提升组装效率。结构细节上，侧边预留的穿线孔位做了圆角倒边处理，避免穿线时割破线材绝缘层，内部预留的螺柱位置可适配不同功率规格的LED铝基板安装，无需额外修改模具即可覆盖3W到18W的常规功率段产品需求。壳体边缘做了薄边过渡设计，安装后与吊顶基面的贴合缝隙可控制在0.

　　5mm以内，减少漏光问题的同时提升外观整体性。从材料选型适配角度，该结构适配常规阻燃ABS或者PP塑料注塑成型，筋条厚度控制在主体壁厚的0.7倍，避免成型过程中出现厚薄不均导致的应力开裂问题，整体结构的强度可满足1.5米高度自由跌落无破损的运输要求，同时可耐受-20℃到60℃的工作环境温度，适配不同区域的室内安装环境。
