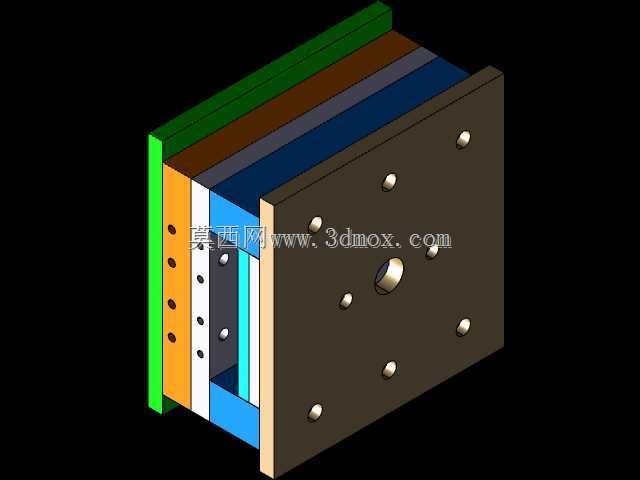

这套叠层式塑料成型模具的结构设计,核心面向小尺寸薄壁塑料件的批量注塑生产场景,在消费电子外壳、日用塑料配件、小型工业塑料结构件的生产环节中,这类结构的模具能在不额外增加注塑机锁模行程冗余的前提下,有效提升单模次的成型产出效率,相比常规单分型面模具,单位时间内的塑件产出量可提升近一倍,适配锁模力120吨到200吨区间的卧式注塑机安装使用。从结构布局来看,整套模具采用多块模板依次叠合的排布方式,从注塑机喷嘴对接侧开始,依次设置了定位环安装板、流道板、定模板、多层型腔分隔板、动模板、顶出机构承托板、动模安装底板,各层模板之间通过精密导柱导套实现合模过程的滑动导向,导柱采用高碳铬轴承钢材质,表面经高频淬火处理后硬度达到HRC58-62,
配合导套内的自润滑铜套,可保证连续开合模十万次以上的导向精度,不会出现模板错位导致的型腔啃模问题。模具的进料方式采用热流道结合冷流道潜伏式浇口设计,熔融塑料从注塑机喷嘴注入热流道板后,通过分流道分别进入各层型腔的进料位置,潜伏式浇口的设置可在开模过程中自动实现浇口与塑件的分离,不需要后续人工修剪浇口工序,能有效降低塑件后处理的人工成本。各层型腔板的冷却水路采用环形回路排布,水路直径设置为8mm,水路距离型腔壁的距离保持在12mm到15mm之间,相邻水路的中心距控制在3倍水路直径左右,可保证型腔表面温度均匀性控制在±3℃以内,避免塑件出现冷却不均导致的翘曲、缩痕缺陷,水路接口统一设置在模具的定模侧顶部,
适配常规注塑机的冷却水塔供水回路,不需要额外改造水路排布。动模侧的顶出机构采用顶板顶出结构,顶杆均匀分布在塑件的边缘及加强筋对应位置,顶杆直径根据塑件结构设置为2mm到6mm不等,顶杆与模板的配合间隙控制在0.02mm以内,既保证顶出过程中不会出现飞边,又能避免顶杆卡滞导致的顶出不畅问题,顶出行程根据塑件的脱模高度设置为25mm,可保证塑件完全脱离型芯表面,不会出现粘模情况。模具的安装边界方面,整体外形的长宽尺寸为350mm×350mm,合模状态下的总厚度为280mm,动模侧和定模侧的安装板上均设置了标准的U型安装槽,槽宽18mm,槽距符合注塑机的模板安装孔位标准,可直接通过压块固定在对应规格的注塑机模板上,
不需要额外加工安装转接板。模具的分型面贴合精度控制在0.01mm以内,合模后分型面的局部间隙不超过0.005mm,可有效避免注塑过程中出现飞边溢料的问题,各层模板之间还设置了精定位锁块,在导柱导向完成合模行程的最后5mm阶段,精定位锁块会先行贴合,对模板位置进行二次校正,进一步保证型腔的同轴度精度,满足高精度塑料件的成型尺寸公差要求。在日常生产维护层面,这套模具的各层模板均设置了独立的起吊螺纹孔,可通过吊环分别对单块模板进行拆卸吊装,方便对型腔表面进行抛光维护、对易损的顶杆和导套进行更换,不需要将整套模具完全拆解,能有效缩短模具的维护停机时间。模具的排气槽开设在各分型面的型腔边缘位置,排气槽深度设置为0.02mm,宽度6mm,可在注塑填充过程中快速将型腔内的空气排出,避免塑件出现烧焦、缺胶、气泡等填充缺陷,保证塑件的外观质量和结构强度。
