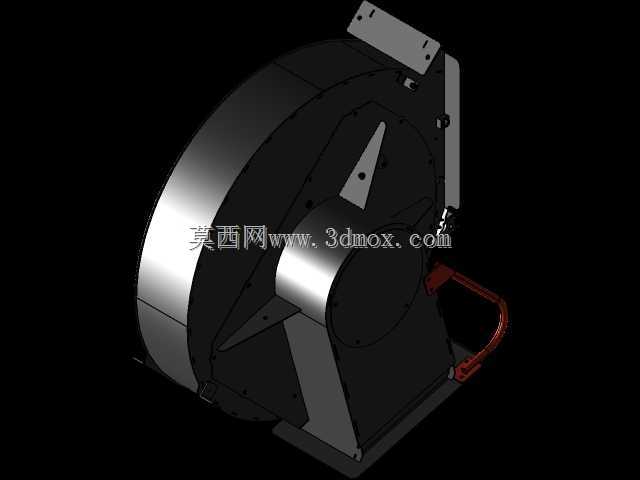

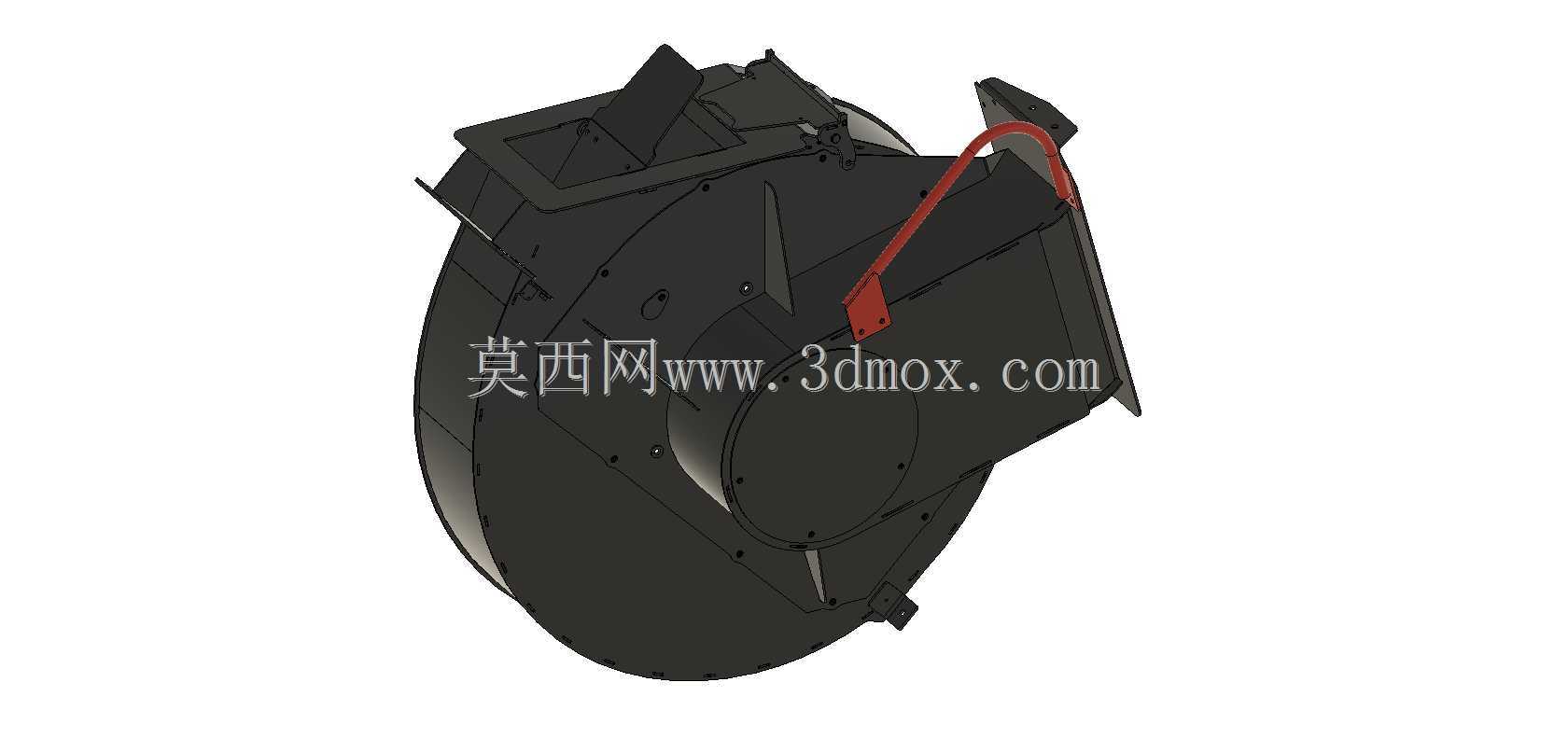

约翰斯顿VT650收割机械配套涡轮机结构

　　这款涡轮机是约翰斯顿VT650系列收割机械的核心配套部件，主要应用于联合收割机的清选系统风送环节，在田间作业工况下承担籽粒与杂余的风选分离、轻杂余物料的输送排出功能，是保障收割作业清洁度、降低籽粒夹带损失的关键功能组件。从结构设计来看，整机采用蜗壳式离心叶轮布局，蜗壳型线按照等环量流道设计原则做了渐扩式过渡，能够在叶轮高速旋转时将轴向进气的气流平稳转化为径向高压出风，流道内壁做了圆滑过渡处理，避免局部涡流造成的风压损失，适配收割作业中持续稳定的大风量输出需求。叶轮部分采用后弯式叶片设计，叶片与轮毂、轮盖的连接位置做了圆弧倒角强化，既能够降低气流流动阻力，也可在高速旋转时分散应力集中点，应对田间作业时频繁的转速波动、

　　物料颗粒冲击带来的载荷变化，叶片数量经过流场仿真优化，在保证风压风量参数的同时控制叶轮整体转动惯量，降低驱动端的启动负载。整机的安装边界充分考虑了收割机械的机舱布局限制，蜗壳侧面预留了标准化的法兰安装位，三个固定支脚呈三角分布在蜗壳外侧，安装孔位的位置度公差控制在±0.2mm范围内，能够直接适配VT650机型的原有安装基座，不需要额外做机架改装，进气端采用圆形直筒接口，可直接对接收割机的进风风道，出气端采用矩形法兰接口，与清选筛箱的风道入口尺寸完全匹配，接口处预留了密封件安装槽，可嵌入橡胶密封条避免风压泄漏。在实际作业场景中，这款涡轮机需要面对多尘、秸秆碎屑飞溅的恶劣工况，因此蜗壳外侧做了加厚耐磨处理，

　　靠近出气口的易磨损区域额外增加了耐磨衬板结构，衬板采用可拆式设计，长期作业出现磨损后可单独更换，不需要整体更换蜗壳壳体，降低农机的运维成本。驱动端的轴伸位置采用了带防尘唇的密封结构，能够阻挡田间的粉尘、碎屑进入轴承腔，延长轴承的维护周期，轴伸尺寸匹配收割机械常用的皮带轮安装规格，键槽采用标准矩形键设计，可直接适配原有传动系统的皮带轮，不需要额外加工传动部件。从功能特性来看，这款涡轮机的工作转速区间覆盖收割作业常用的300-1800rpm范围，在额定转速下能够输出稳定的高压气流，气流沿蜗壳出口均匀分布，可在清选筛面形成稳定的风场，将比重较轻的颖壳、碎秸秆等杂余吹走，比重较大的籽粒则穿过筛面完成收集，风场的均匀度经过实际作业验证，

　　能够有效降低筛面局部风速过高造成的籽粒吹损、或是局部风速过低造成的杂余残留问题。设计过程中充分考虑了农机的轻量化需求，蜗壳壳体采用薄钢板冲压焊接成型，在保证结构强度的前提下尽可能降低整机重量，不会给收割机械的前端负载造成额外负担，所有外露的结构件边缘都做了折边钝化处理，避免安装、维护过程中出现割手等安全隐患。整机的重心经过优化设计，三个安装支脚的位置恰好对应重心的支撑三角形，安装后运行时的振动量控制在较低水平，不需要额外增加减震配重即可平稳运行，适配田间凹凸不平地块作业时的颠簸工况，不会因为机身振动出现连接螺栓松动、风道错位等问题。
