VT650Johnston车载清扫离心泵结构

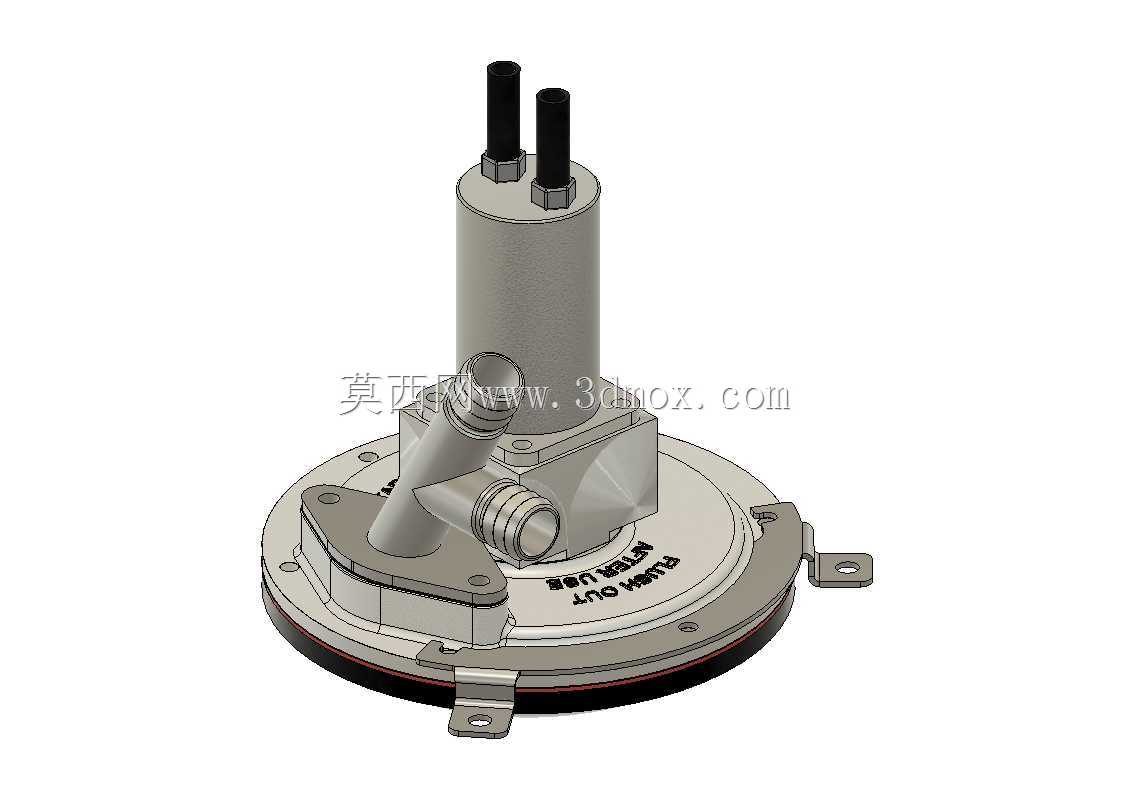

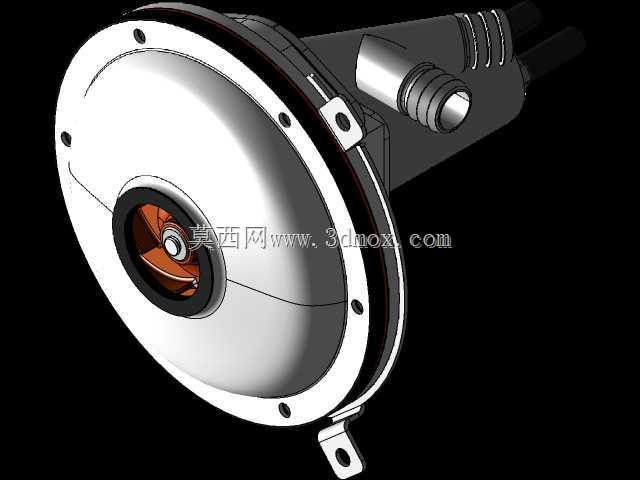

　　这款泵体结构主要适配道路清扫类作业车辆的清水输送、污水抽吸回路，在环卫作业场景中承担核心流体动力输出职能，日常作业时既可以为扫盘喷淋系统提供加压清水，抑制清扫过程中的扬尘扩散，也可接入吸嘴回路形成负压，将路面汇集的污水、细小杂物抽吸至车载储污舱内，是湿式扫路车作业系统里不可或缺的动力部件。从结构设计逻辑来看，整体采用立式同轴布局，上部圆柱形腔体集成了轴封与进出液流道，顶部两个竖直接口分别对应高压出气与补液通路，侧置的斜向接口为高压出水端，可直接对接车辆的喷淋管路，减少外接弯头带来的流阻损失。下部圆盘形基座为泵体的安装基准面，边缘预留三个带安装孔的固定耳座，耳座孔位的中心距经过匹配校核，可直接适配多数中型扫路车的副发动机安装支架，

　　不需要额外制作过渡转接板，基座与上部腔体之间采用密封胶圈加螺栓紧固的连接方式，日常拆解维护轴封、叶轮时不需要将整个泵从车架上拆下，仅需松开基座周圈的紧固螺栓即可分离上下腔体，大幅降低售后维保的工时消耗。泵体底部的法兰面预留了密封槽，安装时与车载动力输出端的连接座贴合后，可保证腔体内部的负压稳定性，避免抽吸作业时因漏气导致吸力不足的问题。流道设计上采用了渐扩式压水室结构，叶轮转动时产生的流体动能可在压水室内平稳转化为压力能，减少流体紊流带来的振动与噪音，实际装车测试时，在额定转速下可稳定输出0.3MPa的喷淋压力，同时抽吸回路的负压值可达到-0.04MPa，能够满足3米吸程内的污水抽吸需求。安装边界方面，

　　整体最大外轮廓直径不超过220mm，顶部接口的最高位置距离基座安装面的高度约为280mm，侧置出水接口的中心高度距离基座面120mm，在车架上布置时不需要占用过大的横向空间，可紧贴副发动机侧方安装，避开车辆的线束与燃油管路走向。顶部两个竖直接口的外径统一为16mm，可适配常规的PU软管与不锈钢硬管连接，接口处设计了六角紧固位，接管时可使用普通开口扳手固定，不需要额外的工装夹持。结构细节上，泵体的过流部件均做了圆弧过渡处理，没有直角突变的流道结构，可减少污水中细小泥沙在流道内的沉积，避免长期使用后出现流道堵塞、流量衰减的问题，基座边缘的固定耳座做了加厚处理，可承受车辆行驶过程中带来的持续振动，避免长期使用后出现耳座断裂的故障。

　　轴封位置采用了双道机械密封结构，相比传统的填料密封，泄漏量更低，同时可耐受短时间的干磨工况，即使作业过程中出现短暂的缺水情况，也不会立刻造成密封件烧毁，提升了设备在复杂作业场景下的容错能力。在三维建模过程中，所有配合面的公差均按照机械设计手册的推荐值选取，基座安装孔的位置度公差控制在0.2mm以内，保证与车载支架的装配适配性，流道部分的曲面做了连续性检查，避免出现建模过程中的碎面、破面问题，可直接导入仿真软件做流体动力学分析，也可直接用于后续的工程图出图、数控加工编程环节。
