阿特拉斯科普柯高压双联齿轮泵结构

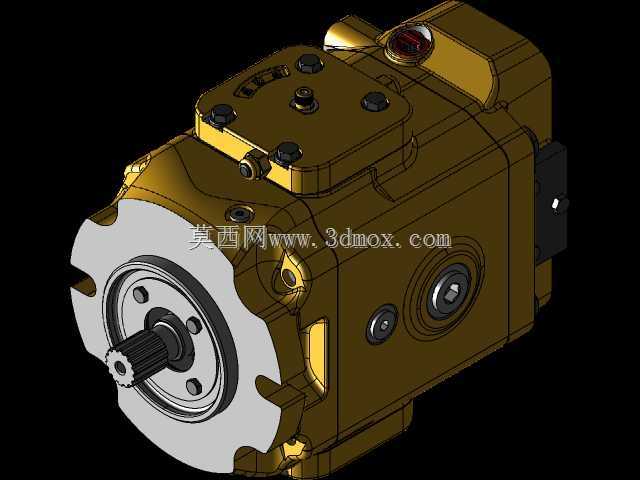

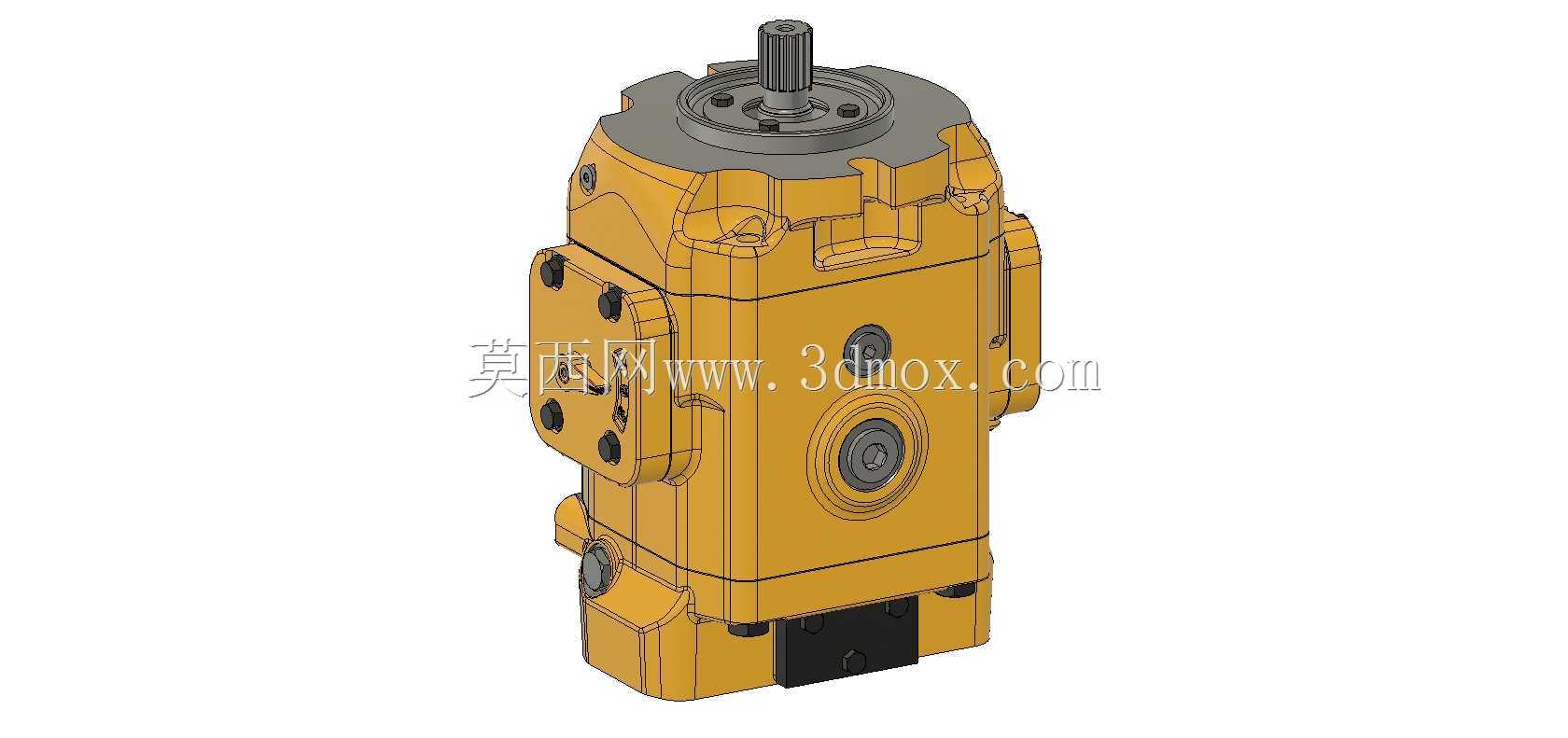

　　这款齿轮泵主要面向重型工程机械、矿山采掘设备、大型液压机组的液压动力供给场景，在露天矿用钻机、地下铲运机、重型掘进设备的液压系统中，这类多联齿轮泵常作为核心动力源，同时为工作装置回路、转向回路、制动辅助回路提供不同压力等级的压力油，避免单一大排量泵带来的功率浪费与溢流发热问题。从结构设计来看，该泵采用双联齿轮组共轴驱动的布局，输入轴采用渐开线花键结构，可直接与发动机飞轮端的取力口连接，花键参数匹配重型设备常用的SAE标准取力接口，安装时无需额外加装联轴器，能抵消小范围的安装同轴度误差，减少花键副的偏磨风险。泵体采用高强度铸铁整体铸造，进油口设置在泵体侧下方的大口径法兰位置，回油阻力小，可有效避免高转速工况下的吸空问题，

　　两个出油口分别布置在泵体两侧，对应不同排量的齿轮副，可分别匹配高压小流量与低压大流量的回路需求，高压侧的泵体段额外做了壁厚加强，能承受持续25MPa以上的工作压力，峰值压力可达到31.5MPa，满足重型设备瞬时过载的工况需求。设计过程中，齿轮副采用了变位渐开线圆柱齿轮结构，齿顶与泵体内腔的间隙控制在0.02-0.03mm之间，端面采用浮动压力补偿侧板，侧板背面引入高压油压力，在工作时可自动贴紧齿轮端面，补偿齿轮与侧板之间的磨损间隙，长期运行也能保持较高的容积效率，避免内泄增大导致的系统压力不足。泵的密封结构采用多道组合密封，输入轴位置采用外露骨架油封加O型圈的组合密封形式，可承受泵体内的瞬时压力冲击，不会出现轴端渗漏问题，

　　泵体分段结合面采用涂密封胶加定位销的密封定位方式，既保证了各段泵体的同轴度，又能杜绝结合面的渗漏问题。从安装边界来看，泵体的安装法兰采用标准的菱形安装法兰，四个安装螺栓孔的位置度公差控制在0.05mm以内，可直接适配多数重型工程机械的液压泵安装位，输入轴的伸出长度、花键有效啮合长度都经过匹配校核，安装时不会出现轴头顶死或者花键啮合长度不足的问题。泵体上预留了两个泄油口，可根据设备的管路布置方向选择合适的泄油口安装泄油管，另一个口用螺堵封堵，泄油口的通径足够大，可将泵体内的泄漏油顺畅引回油箱，避免泵体内憋压导致的油封损坏。在实际应用中，这类齿轮泵的转速适配范围从800r/min到2500r/min，可匹配不同功率段的柴油发动机，

　　在设备怠速工况下也能提供足够的流量保证转向与制动回路的压力正常，在额定转速下，两个联的流量可根据实际设备的回路需求做匹配调整，不需要改动泵体的外部安装尺寸，就能适配不同吨位的同系列设备，减少了主机厂的安装适配成本。建模过程中，所有的内部流道、齿轮啮合间隙、浮动侧板的运动空间都做了精确还原，可直接用于液压系统的装配干涉检查、维修备件的测绘加工，也可用于液压系统教学中的结构原理演示，拆解后可清晰看到齿轮泵的进油腔、压油腔、压力补偿通道、密封沟槽的具体结构，帮助设计人员理解高压齿轮泵的卸荷槽设计思路——在齿轮啮合的困油区域，侧板上开有对称的卸荷槽，可将困油区域的高压油及时引入压油腔，避免困油导致的振动与噪声，这也是高压齿轮泵与普通低压齿轮泵的核心设计差异之一。泵体外部的吊装螺孔、油口法兰的密封槽、安装螺栓的沉孔位置都按照实物1:1还原，在做整机管路布置时，可直接用该模型进行管路走向的校核，避免出现管路与泵体、周边机架的干涉问题。
