约翰斯顿VT650涡轮机齿轮组变速箱结构

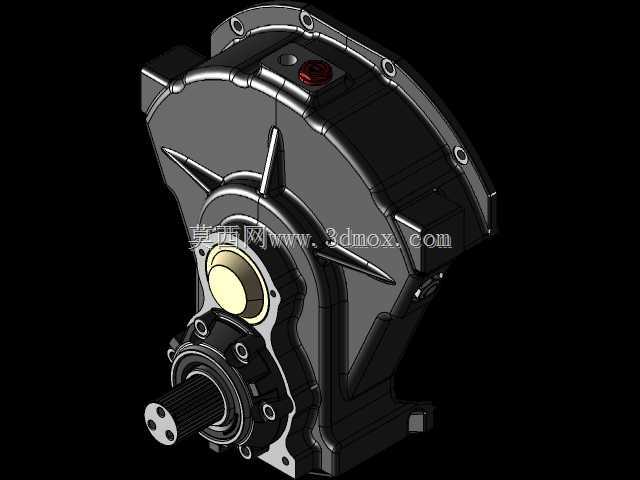

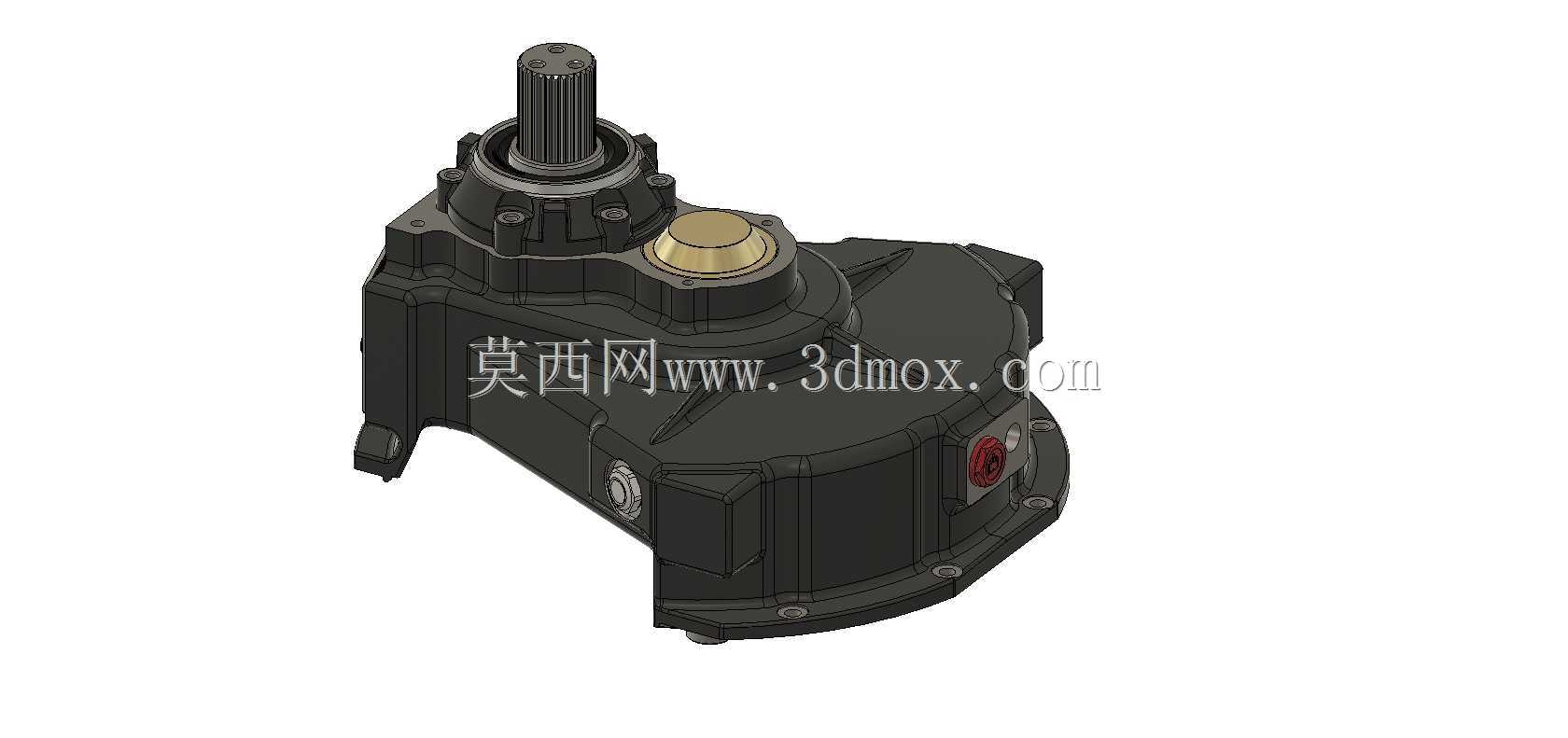

　　这款涡轮机配套的齿轮传动结构，主要适配环卫清扫类设备的动力传输场景，作为约翰斯顿VT650系列清扫设备的核心传动单元，承担着将涡轮输出的高转速低扭矩动力，转换为作业机构所需低转速大扭矩动力的核心作用，日常作业中需要持续承受扫刷、吸尘机构带来的交变载荷，同时适配车载动力系统的安装空间约束。从结构设计逻辑来看，整个箱体采用分腔式布局，输入轴端采用花键结构直接对接涡轮输出端，花键齿形做了渐开线修形处理，能够抵消装配过程中少量的同轴度误差，避免长期交变载荷下出现花键齿面压溃、磨损过快的问题。箱体上部的轴承座采用一体化铸造成型后精加工的工艺，相比拼接式轴承座拥有更好的刚性，能够承受输入轴高速旋转带来的径向跳动，

　　轴承位的公差带选取严格按照过盈配合要求设计，既保证轴承装配后不会出现跑外圈的问题，也避免过盈量过大导致轴承游隙过小引发的高温烧蚀。箱体侧面预留的油位观察孔、注油孔与放油孔位置，完全按照车载设备倾斜作业的工况设计，即使车辆在坡道作业时，箱体内的齿轮油也能保证各啮合齿面的充分润滑，不会出现局部干磨的情况。输出端的连接法兰做了止口定位设计，对接作业机构时不需要反复调整同轴度，止口的配合公差选取过渡配合等级，既方便现场拆装维护，也能保证传动过程中不会出现连接法兰的偏摆。从安装边界来看，整个箱体的底部安装脚采用三点式布局，三个安装孔的位置度公差控制在0.1mm以内，适配车载安装架的预装孔位，不需要现场扩孔调整，安装脚的厚度经过强度校核，

　　能够承受设备行驶过程中带来的冲击载荷，不会出现安装脚断裂的问题。箱体的外形轮廓做了多处避空设计，能够避开车辆底盘上的线束、管路布置空间，不会和周边部件发生运动干涉。齿轮组的设计采用斜齿与直齿组合的传动方案，高速级采用斜齿传动降低传动噪音，低速级采用直齿传动承受更大的输出扭矩，每一级齿轮的传动比分配都经过载荷谱校核，保证各档位下齿轮接触强度、弯曲强度都留有足够的安全系数，即使在满载堵转的极端工况下，也不会出现轮齿断裂的问题。箱体的密封结构采用多层复合密封设计，输入轴、输出轴位置都搭配了骨架油封与防尘挡圈的组合结构，能够阻挡作业过程中扬尘、污水进入箱体内部，同时避免箱体内齿轮油渗漏，适配户外清扫作业的复杂工况。

　　整个传动单元的润滑采用飞溅润滑方案，不需要额外加装润滑油泵，依靠齿轮旋转带起的齿轮油就能覆盖所有啮合点位与轴承位置，简化了附属结构，降低了后期维护的复杂度。在细节设计上，箱体表面的加强筋布置沿着载荷传递路径分布，既提升了箱体整体刚性，减少传动过程中的箱体形变，也控制了整体重量，不会给车载平台带来过多的重量负担。侧面的观察盖板采用快拆结构，不需要完全拆解箱体就能检查内部齿轮的磨损情况，日常维护时可以快速排查故障，减少设备停机时间。
