填料波纹生产用瓦楞机设备结构设计

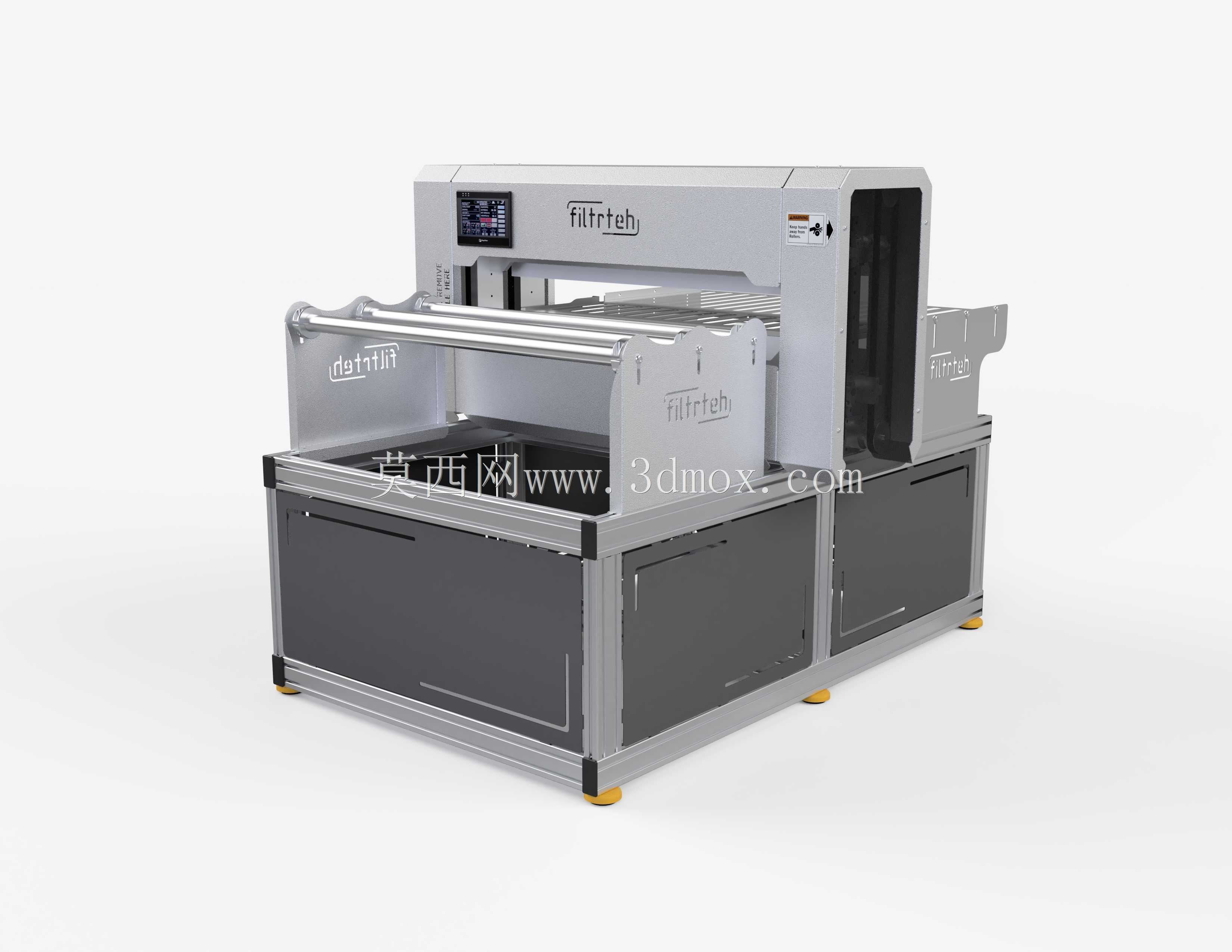

　　在规整填料生产车间的成型工段，这类瓦楞机是核心加工单元，主要承担金属或非金属带材的波纹压制成型工序，产出的波纹填料片后续会经过叠片、胶接、固化等工序，最终制成用于精馏塔、吸收塔、洗涤塔等化工传质设备的规整填料，直接影响填料的比表面积、空隙率、流体分布均匀性等核心性能参数。从设备整体布局来看，采用下柜式机架搭配上部成型作业区的结构，底部机架采用碳钢方管焊接框架，外覆钣金护板，既为内部传动、动力组件提供封闭防护，避免车间内金属粉尘、切削液雾气侵入传动副造成磨损，也通过底部可调脚杯实现设备水平度调节，抵消车间地面的不平整误差，保障上下成型辊系的平行度公差控制在0.05mm/m范围内，避免压出的波纹出现深浅不一、侧边歪斜的缺陷。

　　上部成型作业区采用开放式辊系布局，进料端设置多组导向辊，可对送入的带材进行预整平与对中导向，导向辊的间隙可通过侧边手轮调节，适配0.1mm到0.8mm厚度范围内的不同材质带材，包括不锈钢带、铝带、PP塑料带等常见填料基材；核心成型段采用多组渐变成型辊组，从进料端到出料端辊型的波纹深度逐步增加，避免带材一次性压型出现应力集中导致的撕裂、褶皱问题，每组成型辊都配有独立的间隙微调机构，可根据不同波纹参数的填料需求调整压合深度，适配100Y、125Y、250Y、350Y、500Y等不同比表面积的规整填料波纹成型需求。设备操作侧设置嵌入式触控显示屏，可直观显示成型辊转速、进料速度、压合间隙等运行参数，支持参数预设存储，

　　切换不同规格填料生产时可直接调用对应参数组，减少换型调试时间；显示屏旁设置急停按钮与状态指示灯，出现带材跑偏、卡料等异常时可快速停机，设备两侧预留的开放式操作空间也方便操作人员快速清理卡滞的带材、更换磨损的辊面。出料端设置导料托板，压制成型的波纹片可顺着托板平稳输送到后续叠片工位，托板的倾斜角度可根据产线布局调整，适配不同高度的后续接料设备。从安装边界来看，设备整体占地宽度约2.2米，深度约1.8米，高度约1.6米，安装时需要在设备周边预留至少0.8米的操作维护空间，方便日常对辊系进行清洁、润滑以及易损件更换；设备底部的四个可调脚杯调节行程为±20mm，可适配地面平整度偏差在15mm以内的车间安装环境，无需额外制作预埋基础，

　　直接放置在硬化车间地面即可完成调平固定。设备的动力单元集中布置在下部机架内部，采用伺服电机搭配减速机构驱动成型辊系，传动链采用同步带与精密齿轮组合的传动方式，保障各组成型辊的线速度一致，避免带材在成型过程中出现拉伸变形或堆料问题；传动副全部采用集中润滑设计，预留的润滑注油口引出到机架外侧，日常维护时无需拆开护板即可完成润滑脂加注，降低维护工作量。在安全防护设计上，上部成型作业区的进料端与出料端都设置了光电安全保护装置，操作人员肢体误入作业区域时设备会自动停机，避免辊系夹伤风险；机架所有钣金护板的拼接处都做了圆弧倒角处理，没有尖锐突出的边角，避免车间人员走动时磕碰受伤。这类瓦楞机的成型精度直接决定了最终填料的传质效率，波纹的齿高、齿距公差需要控制在±0.1mm以内，才能保证叠片后填料层的通道均匀，气液两相在填料层内流动时不会出现偏流、沟流问题，因此在三维建模过程中，对每组成型辊的辊型曲面、辊系的同轴度、平行度配合公差都做了严格的参数化设计，所有配合面的公差等级都按照IT7级精度设定，保障加工装配后设备的运行精度满足填料生产的工艺要求。
