迪斯科对装载用四翼抛撒工作转盘

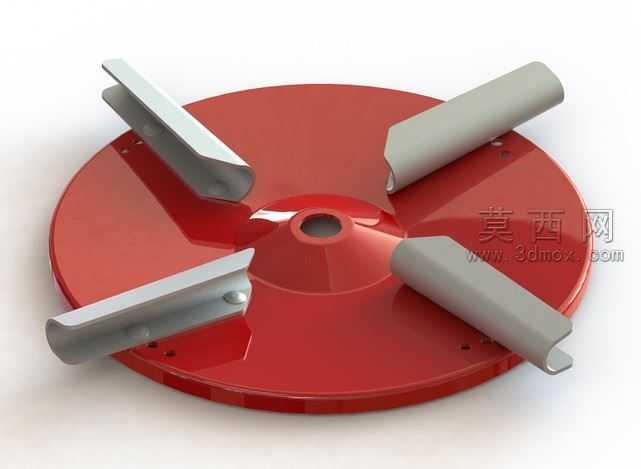

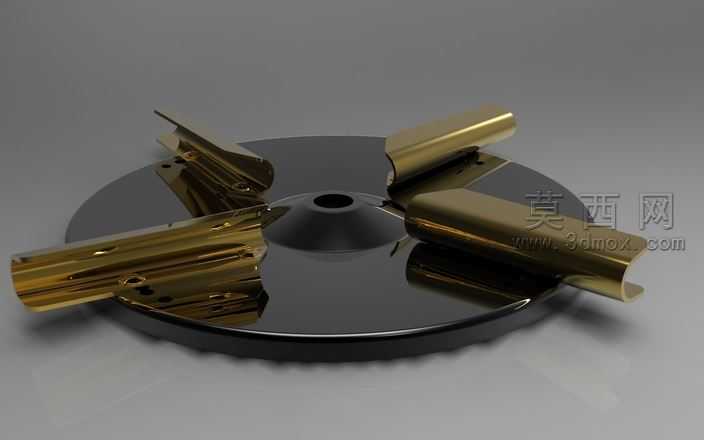

该三维模型为迪斯科装载作业配套的四翼式抛撒工作转盘，建模阶段以回转类零件的参数化设计为核心逻辑，首先通过草图绘制确定圆形盘体的基准轮廓，精准定位中心安装轴孔的孔径、沉台深度参数，同时在盘体上均匀排布四个翼片的安装定位孔位，保证四个翼片沿盘体周向呈90度等角度分布，确保旋转作业时的动平衡性能。建模过程中对盘体的曲面过渡做了精细化处理，中心轴孔周边的锥形凸起结构采用放样凸台命令生成，既保证了结构强度，也避免了作业过程中物料在盘面积聚残留。翼片部分采用钣金与实体结合的建模方式，还原了翼片的弯折弧度、端部圆角以及与盘体连接的固定结构，每个翼片的安装角度经过参数化校准，匹配抛撒作业时的物料推送角度要求。材质渲染阶段，盘体主体赋予高光泽红色烤漆材质，调整材质的反射率、粗糙度参数，还原金属基材表面喷涂防护漆的质感，翼片部分赋予磨砂银灰色金属材质，模拟耐磨合金钢的表面肌理，同时添加细微的环境反射效果提升渲染真实感。结构设计上，盘体边缘做了加厚处理，提升高速旋转时的结构抗形变能力，翼片与盘体的连接位置预留了紧固件安装位，可适配实际装配中的螺栓固定需求，整体结构无冗余设计，在保证作业强度的前提下尽可能控制整体重量。设计思路围绕装载抛撒作业的实际工况展开，四翼对称布局既保证了物料抛撒的均匀性，也降低了旋转作业时的径向载荷，中心轴孔的标准化尺寸设计可适配常规的旋转驱动输出轴，无需额外定制转接构件，盘体上的减重孔位在不影响结构强度的前提下减少了材料用量，降低部件的转动惯量，提升驱动效率。模型完成后经过干涉检查，确认翼片与盘体、安装紧固件之间无装配干涉，各结构的尺寸公差符合通用机械零部件的加工精度要求，可直接用于后续的工程出图、作业仿真以及3D打印样件验证。
