轴用抱紧式机械夹紧工装结构

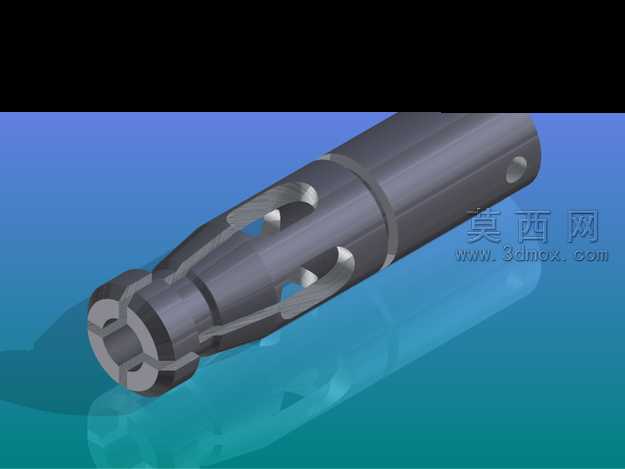

本作品为轴用抱紧式机械夹紧结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工艺规范，对每一处结构尺寸进行精准约束，确保各部件装配无干涉、运动逻辑符合实际使用需求。建模阶段首先完成主体芯轴的基础特征搭建，依次绘制外圆柱面、端部定位孔、侧面销孔等结构，保证芯轴的同轴度公差符合工装使用要求；随后构建外侧抱紧夹套结构，夹套采用多瓣式开槽设计，开槽位置经过受力仿真优化，既保证夹套具备足够的弹性变形量，又避免应力集中导致的结构断裂风险，夹套与芯轴的配合面采用小间隙配合设计，确保抱紧动作顺畅无卡滞。渲染阶段采用金属哑光材质模拟实际工装的合金钢材质质感，对夹套开槽边缘、芯轴端面等机加工面添加轻微高光反射效果，还原真实金属加工件的表面特征，背景采用渐变蓝底搭配半透明倒影效果，清晰突出夹紧结构的整体轮廓与细节特征，方便观察内部装配关系。结构设计上，该夹紧装置依靠夹套的弹性变形实现对轴类零件的抱紧固定，端部的收紧结构可带动夹套瓣片同步向内收拢，对插入的轴件形成均匀的周向抱紧力，相比传统顶丝固定方式，不会对轴件表面造成局部压伤，同时具备更高的同轴定位精度，适用于需要高精度轴类装夹的加工、检测场景。设计过程中重点考量了夹套的变形量与抱紧力的匹配关系，通过调整开槽长度、瓣片厚度参数，平衡夹紧力大小与结构使用寿命，确保在常规工装使用工况下，夹套经过反复松紧动作仍能保持足够的弹性与夹紧可靠性，整体结构无冗余零件，装配流程简单，具备较好的加工工艺性与实用价值。
