卷曲端安装固定钣金支架结构设计

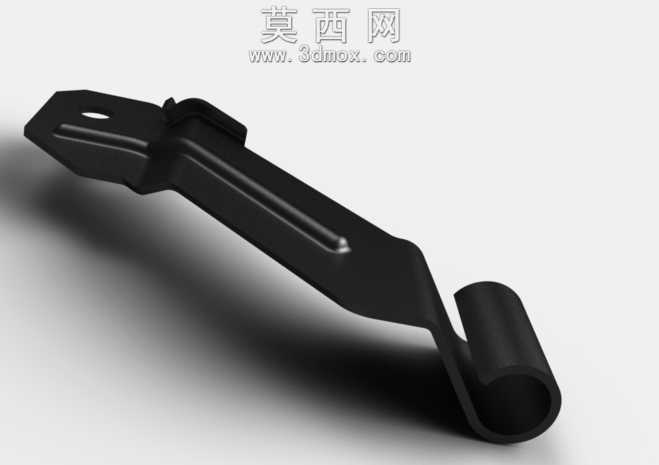

本作品为一款采用钣金工艺设计的安装固定支架，整体通过三维参数化建模完成全流程设计，建模阶段严格遵循钣金加工的工艺规范，对每一处折弯半径、拔模斜度、材料厚度预留都做了精准设置，确保模型可直接对接冲压、折弯的实际生产流程，无需二次调整工艺参数。模型主体采用长条式承力结构设计，一端设置带定位孔的平直安装段，定位孔采用长圆形开孔设计，可适配安装过程中的位置公差补偿，降低现场装配的对位难度，安装段边缘做了平滑的压边处理，既避免钣金锐边造成的装配划伤，也能提升安装段的结构刚性，减少受力后的形变概率。支架中段设置纵向加强筋结构，通过一体冲压成型的凸起筋位提升长条结构的抗弯折能力，在不增加板材厚度的前提下大幅提升构件的承重性能，同时筋位沿构件受力方向延伸，可将安装端的受力均匀传导至末端连接部位，避免应力集中造成的构件断裂。支架末端设计为卷曲式铰接结构，通过整圆卷边工艺形成管状铰接位，可配套销轴实现与其他构件的转动连接，卷边位置的接缝处做了紧密贴合处理，无错位、缝隙过大的问题，保证铰接转动时的同轴度，避免转动卡滞。渲染阶段采用哑光黑色金属材质模拟实际喷塑处理的钣金表面效果，材质设置了细微的颗粒质感与均匀的反光度，还原真实五金构件的表面肌理，场景布光采用侧方主光搭配轮廓补光的方式，清晰呈现构件的折弯层次、加强筋轮廓与卷边结构的细节，阴影做了柔和化处理，突出构件的立体形态。设计过程中充分考虑钣金加工的工序合理性，所有折弯位置都预留了足够的工艺避让空间，无无法脱模、无法冲压的死角结构，整体结构简洁实用，在满足连接、固定、铰接功能的前提下，尽可能优化材料利用率，降低生产加工成本，可广泛应用于各类设备的内部构件连接、外部附件固定场景，适配多种需要转动连接的安装需求。
