边缘技术触摸式关闭计测量工具

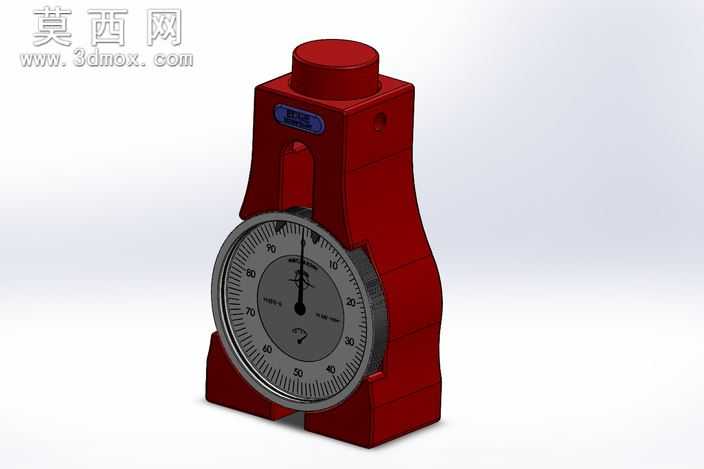

本作品为适配米尔斯车床偏移量设置场景设计的触摸关闭计三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械量具的实际尺寸比例与装配逻辑，对每一处结构细节都做了精准还原。模型主体外壳采用立式支撑结构设计，底部设置两个对称的支撑脚，保证测量放置时的稳定性，外壳部分通过拉伸、切除、圆角等特征完成造型，还原了实物外壳的曲面过渡与安装槽结构，外壳表面预留了铭牌安装位，还原了实物的标识区域结构。核心测量表盘部分采用多层装配建模思路，分别构建了表盘外圈金属包边、刻度盘基体、指针组件、中心转轴等独立零件，刻度盘上的刻度标识通过包覆特征实现，精准还原了0-100的刻度分度与数值标注，指针部分设计为细长针状结构，与中心转轴做同轴心配合，还原了指针可绕轴转动的运动逻辑，同时还原了大指针配套的齿轮传动结构，以及可在凹槽内旋转实现高低针显示的加减环结构，完整复现了实物的测量指示功能逻辑。顶部的按压操作头采用圆柱凸台结构设计，与外壳内部的测量传动结构做对应配合，还原了触摸按压触发测量的结构基础。材质渲染阶段，外壳部分采用哑光红色工程塑料材质，调整了材质的粗糙度与反光度，还原工业量具外壳的磨砂质感；表盘外圈采用镀铬金属材质，模拟金属包边的亮面反光效果；刻度盘采用哑光银灰色金属漆面，搭配黑色印刷刻度，还原表盘的清晰读数视觉效果；指针采用发黑处理的金属材质，突出指针与刻度盘的视觉区分度；支撑脚底部做了细微的防滑纹理处理，还原实物放置时的防滑设计细节。设计过程中重点考量了量具的实际使用场景，针对车床偏移设置的操作需求，优化了外壳的握持造型与表盘的观察角度，保证使用时操作人员可以清晰读取表盘数值，同时对内部传动结构的装配间隙做了合理预留，还原真实量具的装配公差要求，整体模型结构完整，装配关系清晰，可用于机械量具结构教学、车床辅具配套设计参考等场景。
