20吨回弹0.5毫米轴类成型轴模具结构

　　这套成型轴模具主要面向轴类零件的冲压成型工序，适配20吨公称压力的冲压设备，针对10S20K易切削钢材质的轴类坯料设计，预设0.5毫米的回弹补偿量，解决冷冲压过程中材料弹性变形带来的尺寸超差问题。从实际应用场景来看，这类模具多用于五金加工、汽车零部件、通用机械配件的批量生产环节，针对小直径轴类零件的局部成型、曲面压合工序，替代传统的切削加工方案，大幅提升生产效率，同时保证零件成型后的力学性能一致性。

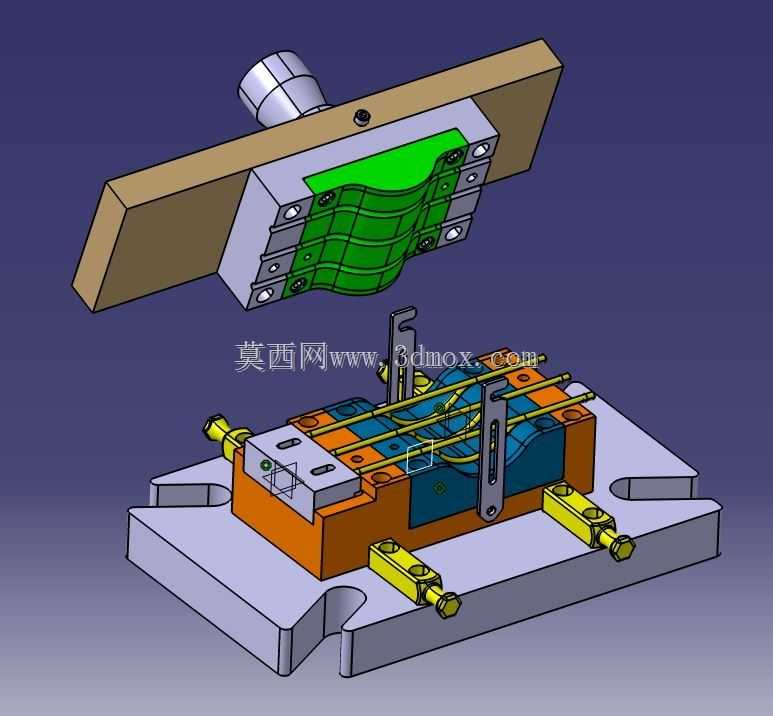

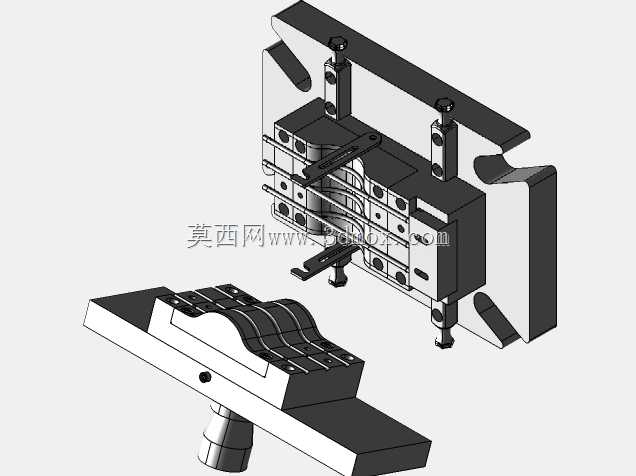

　　模具整体分为上模与下模两个核心部分，上模部分通过模柄与压力机滑块连接，模柄采用标准圆柱形结构，适配常规压力机的滑块安装孔，安装时无需额外定制连接法兰，降低现场装调成本。上模座采用平直钢板结构，成型凸模通过内六角螺钉与销钉固定在上模座下方，凸模型面根据目标轴类零件的成型曲面做了反向补偿，也就是提前预留0.5毫米的回弹量，当冲压完成滑块回程后，材料回弹刚好达到设计要求的尺寸精度，避免反复修模的工作量。凸模周边设置了独立的压料板结构，压料板通过等高套筒与上模座连接，内置矩形弹簧提供压料力，冲压过程中压料板先接触坯料，将坯料牢牢压紧在下模型面上之后，凸模才开始接触坯料完成成型动作，防止成型过程中坯料发生窜动，导致零件出现折皱、错位缺陷。

　　下模部分安装在压力机工作台面上，下模座采用带定位缺口的钢板结构，方便与工作台T型槽配合快速定位，减少安装时的找正时间。下模型芯根据轴类零件的成型轮廓做了仿形加工，型面粗糙度控制在Ra0.8以内，减少成型过程中材料流动的阻力，避免零件表面出现拉伤。下模两侧设置了可调式定位挡块，挡块通过腰型孔固定在下模座上，可以根据坯料的长度尺寸调整定位位置，适配一定长度范围内的轴类坯料加工，提升模具的通用性。坯料定位采用侧面导向柱结构，导向柱表面做淬火处理，硬度达到HRC58-62，长期使用不会出现磨损导致定位偏差，保证每一件零件的成型位置一致。下模还设置了四个可调式限位柱，限位柱采用螺栓加锁紧螺母的结构，可以根据成型深度调整限位高度，防止压力机下行过深导致凸模与下模发生碰撞，损坏模具零件，同时也能保证成型深度的一致性，将零件成型尺寸的波动控制在0.05毫米以内。

　　从设计思路来看，这套模具没有采用复杂的倒装或者复合结构，而是采用最经典的单工序成型结构，核心原因是针对的轴类成型工序形状相对简单，单工序结构的模具维护成本更低，现场操作人员不需要复杂的培训就能完成换模、调试工作，适合中小批量的多品种生产场景。模具的所有紧固件、弹性元件都采用标准件，弹簧、螺钉、销钉都可以在市面上直接采购替换，不需要定制特殊配件，降低模具的后期维护成本。导向方面采用独立的导柱导套结构吗？不，这套模具因为成型精度要求不算极高，没有设置独立的导柱导套，而是依靠压力机本身的滑块导向精度，同时在上下模合模位置设置了初始导入的斜面，合模时上下模可以通过导入斜面自动找正，抵消一部分压力机滑块的间隙误差，这种设计在保证成型精度的前提下，大幅降低了模具的制造成本，对于20吨级的小吨位冲压工序来说完全够用。

　　安装边界方面，上模部分的总高度控制在180毫米以内，模柄直径为30毫米，适配市面上绝大多数20吨及以上吨位的开式可倾压力机的滑块安装尺寸；下模部分的外形尺寸控制在300毫米×250毫米范围内，工作台面的固定螺栓孔距可以适配常规压力机的T型槽间距，不需要额外制作过渡垫板。成型过程中，模具的最大开模行程控制在120毫米，足够操作人员取放零件，不需要额外调整压力机的行程参数。模具的成型力经过计算，最大成型力不超过16吨，在20吨压力机的额定载荷范围内，长期使用不会出现压力机过载的问题，同时预留了20%的载荷余量，应对材料硬度波动带来的成型力上升情况。

　　实际使用过程中，需要注意定期检查压料板弹簧的弹力，当弹簧出现疲劳弹力下降时及时更换，避免因为压料力不足导致零件成型出现质量问题；下模型面需要定期涂抹冲压润滑油，减少材料与型面的摩擦，提升零件表面质量，同时延长模具的使用寿命。每次换模时，需要检查限位柱的高度是否一致，避免因为限位柱高度差导致成型深度不均，出现零件报废的情况。定位挡块调整后需要拧紧锁紧螺母，防止生产过程中挡块移位，导致坯料定位偏差。这套模具的结构设计充分考虑了现场使用的便利性，没有冗余的复杂结构，所有需要调整、维护的位置都预留了操作空间，不需要拆解整个模具就能完成易损件的更换，非常适合五金加工车间的日常生产使用。
