气动三爪动力夹持夹具结构设计

　　在自动化产线的工件上下料、工位转序、机加工装夹环节，气动夹持类部件一直是兼顾成本与可靠性的主流执行元件，这款三爪结构的气动动力夹，正是针对圆柱类、轴类、小型异形件的稳定夹持需求开发的执行机构。不同于常规平口夹爪的两点接触受力形式，三爪结构的夹持点沿工件周向120度均匀分布，夹持时对工件的径向约束力更均衡，不会出现两点夹持常见的工件偏摆、夹持压痕过深、薄壁件夹装变形的问题，尤其适合小型轴类零件车削工位上下料、装配工位轴承与销钉的压装对位、检测工位工件的固定夹持这类对同轴度有要求的场景。

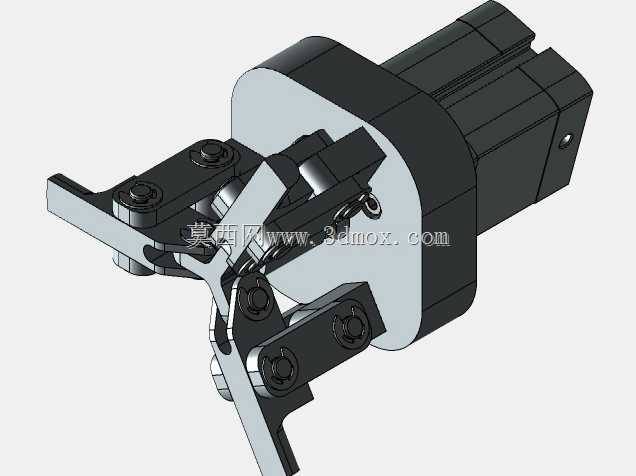

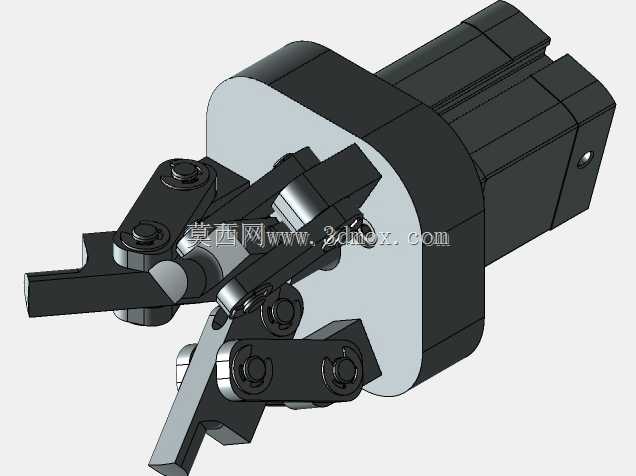

　　从结构设计逻辑来看，这款夹头采用内置回转气缸作为动力源，压缩空气通入气缸腔室后推动活塞做轴向直线运动，活塞端部的楔形推块与三个夹爪根部的斜向接触面配合，将轴向推力转化为夹爪沿径向的同步开合动作，这种斜楔增力结构可以在6巴的常规工厂供气压力下，输出0.27千牛的夹持保持扭矩，足以应对常规黑色金属小型零件、有色金属加工件、硬质塑料件的夹持载荷，不会出现工件移位、夹爪松脱的问题。夹爪的铰接点采用销轴与滚针衬套配合的结构，相比普通滑动铰接，转动阻尼更小，长期往复动作的磨损量更低，夹爪开合的同步性可以在百万次动作循环后仍保持在公差允许范围内，减少日常维护的校准频次。夹爪的指端采用可更换设计，使用者可以根据被夹持工件的外形，定制V型、平型、仿型的指端结构，不需要更换整个夹头本体就能适配不同规格的工件，大幅降低产线换型的硬件成本。

　　安装边界方面，这款夹头的主体安装法兰采用标准圆形止口定位，法兰端面上的安装孔位沿周向均匀分布，可直接适配市面上主流的工业机器人末端法兰、直线模组滑台安装面、专机工位的固定支架，不需要额外加工过渡连接板。夹头的轴向总长度控制在紧凑范围内，不会在机器人末端占用过多的运动空间，在狭窄的机床内部上下料场景中，也不会和机床门、夹具本体、刀塔发生运动干涉。气路接口设置在夹头尾部的端面上，采用标准内螺纹气嘴接口，和工厂常规的PU气管规格直接匹配，接线布管时可以顺着机械臂的走线槽布置，不会出现管线缠绕夹头运动部件的问题。

　　实际工况适配性上，这款夹头的所有受力结构件均采用合金结构钢加工，表面做发黑防锈处理，铰接位置的销轴采用淬火处理提升表面硬度，长期在有少量切削液、金属粉尘的机加工车间环境中使用，也不会出现锈蚀卡滞、磨损过快的问题。夹爪的开合行程经过优化，单爪的径向移动距离可以覆盖常见直径范围的小型零件，不需要频繁调整指端的安装位置就能覆盖同系列不同规格的工件夹持需求。和电动夹爪相比，这款气动结构的夹头响应速度更快，单次开合动作的耗时可以控制在0.2秒以内，完全匹配高速自动化产线的节拍要求，同时气动元件的抗过载能力更强，在出现意外碰撞、工件卡滞的情况时，气源的可压缩性可以起到一定的缓冲作用，不会像电动夹爪那样容易出现电机堵转烧毁、传动齿轮崩齿的故障。

　　在结构细节处理上，夹头的本体上设置了磁感应开关的安装槽，可以配套磁性传感器检测活塞的伸出与缩回位置，给设备控制系统反馈夹爪的开合状态，实现夹持动作的闭环控制，避免出现夹爪未夹紧就启动设备运动、工件未松脱就执行退料动作的逻辑错误。夹爪之间设置了防尘挡片，可以阻挡加工过程中产生的金属切屑、粉尘进入夹头内部的铰接腔室，避免切屑卡入铰接缝隙导致的夹爪动作卡滞，延长夹头的无故障运行时间。
